多曲面攪拌機轉速與葉輪直徑曲線參考表（G/QSJ型雙曲面攪拌機選型手冊）

工作特點：

　　G/QSJ型系列曲面攪拌機作為一種高效攪拌混合設備，適用于各種低黏度的液體之間、固液、氣液之間的混合攪拌;不僅適用于圓形池、方形池，在長方形水池中分單元布置使用也比較常用。

　　在我國現有各種污水處理工藝中，波輪式攪拌機主要可以克服傳統葉片(漿)式攪拌易出現死角，曝氣工藝水氣混合效果不佳的問題，發揮其攪拌均勻的優勢。主要特點表現在以下幾個方面：

　　(1)可以用在各種液體與固體、氣體混合的場合，可替代現有攪拌設備，實現三維立體、螺旋狀的混合，使攪拌更均勻，提高攪拌效率。

　　(2)較大的比表面積葉輪，功率配備小，循環水流大，能耗低，比傳統攪拌方式節能30%-50%。

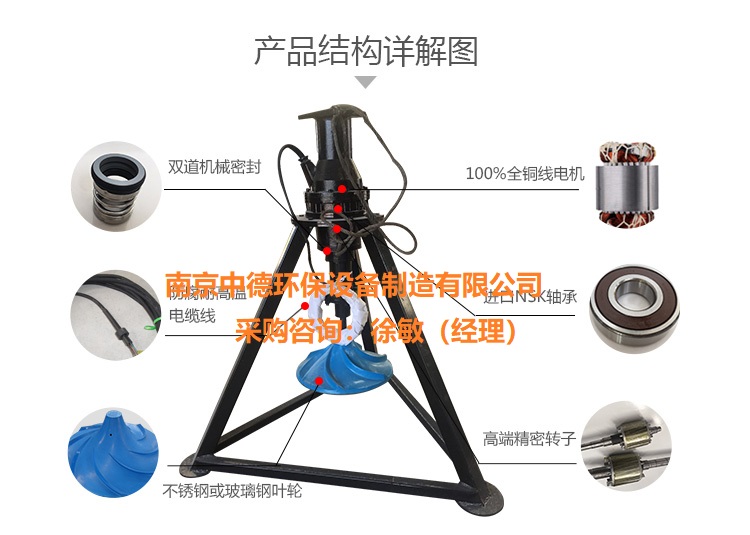

　　(3)整機結構緊湊，運行可靠，安裝維護便捷。

　　(4)該葉輪由增強纖維或鋼制材料制作而成，能適應不同的工況要求，使用壽命長。

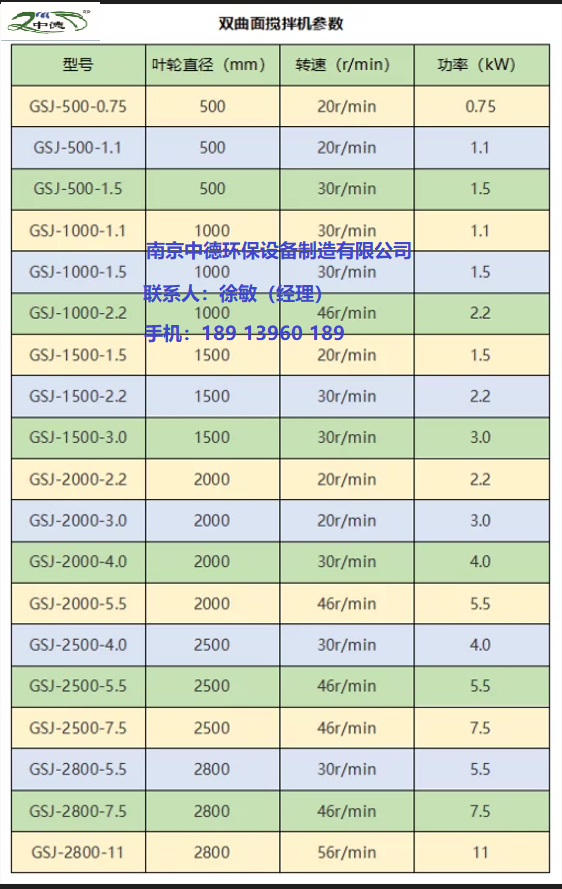

　　性能參數：

　　選型與應用：

　　G/QSJ型系列曲面攪拌機的選型完全相同，兩種僅僅是安裝方式的不同。和其它類型攪拌機的選型相同,曲面攪拌機的選型與設備所處的池型、容積、液體的深度、介質的濃度、溫度及酸堿度PH等參數有關。

　　曲面攪拌機的選型主要依據：每臺設備的有效服務面積來確定，并按照池長與池寬的比率不超過二倍的原則，可將長方形池劃分為若干個相等的工作單元，以此確定攪拌機的數量。

　　對于水深超過5米或濃度超過規定的，在選型 時應考慮加大功率或提高攪拌機的工作轉速，以確保在大容量和高濃度的介質中達到攪拌效果。

　　在常規工況條件下，建議優先選用干式安裝，有噪聲或視覺要求的，建議選用潛水式安裝。我公司可協助用戶在特殊環境下的選型。

　　轉速與循環流量曲線：

　　安裝：

　　曲面攪拌機的安裝分為干式安裝和濕式安裝兩種，不論何種安裝形式均非常簡單。

　　濕式安裝的攪拌機可通過吊機或起吊架直接將攪拌機吊入指定位置，依靠設備自重定位，固定好電纜。見濕式安裝示意圖。

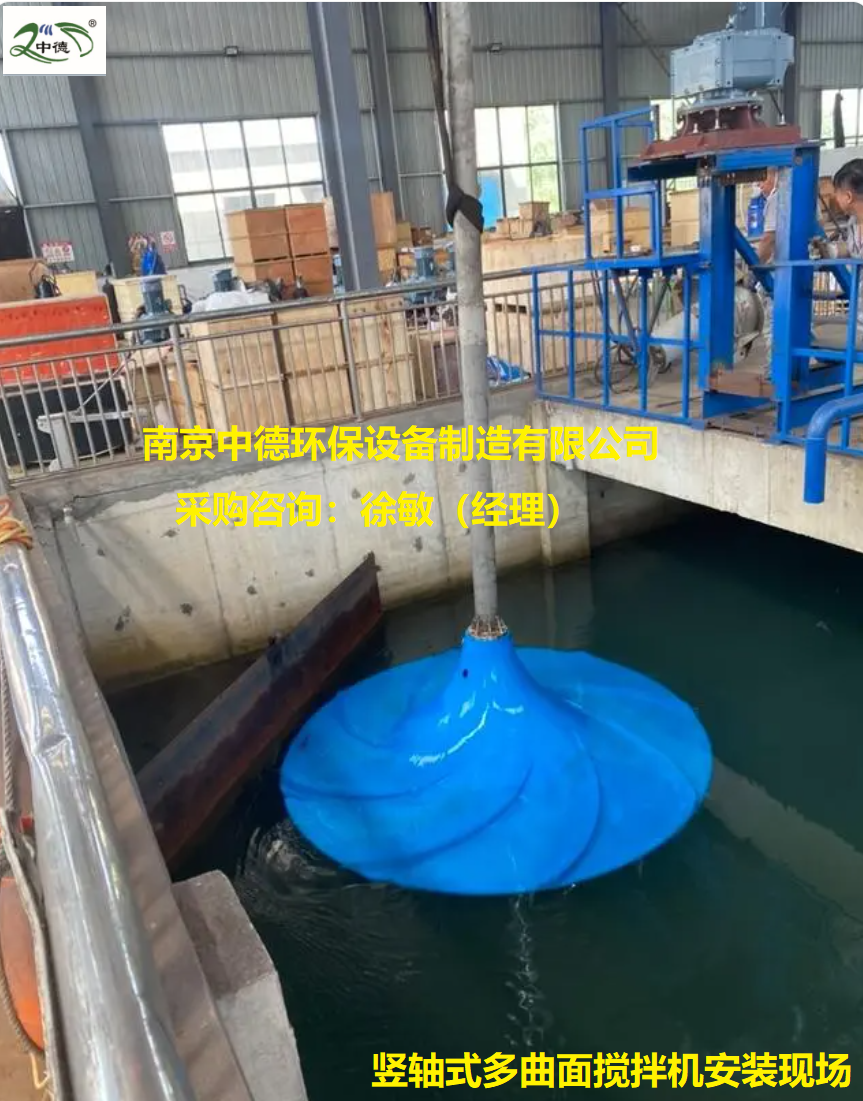

　　干式安裝的攪拌機先將減速機機架固定在工作橋上，然后只需依次安裝傳動軸，葉輪部件，并固定好電纜，見干式安裝示意圖。

　　注意事項：

　　1、安裝前由合格電工檢查電機、電器，并確定轉向，葉輪離池底的工作距離應≤300mm，且池底平整，結實，池內無建筑垃圾。

　　2、如果長時間設備不運行，重新啟動時要防止淤積造成葉輪堵塞而損壞電機。

　　3、在封閉池中要考慮到葉輪的進出口尺寸。

　　4、無論何種安裝方式，應注意水下電纜要固定好，防止磨損。

　　5、使用前應仔細閱讀產品安裝使用說明書。
