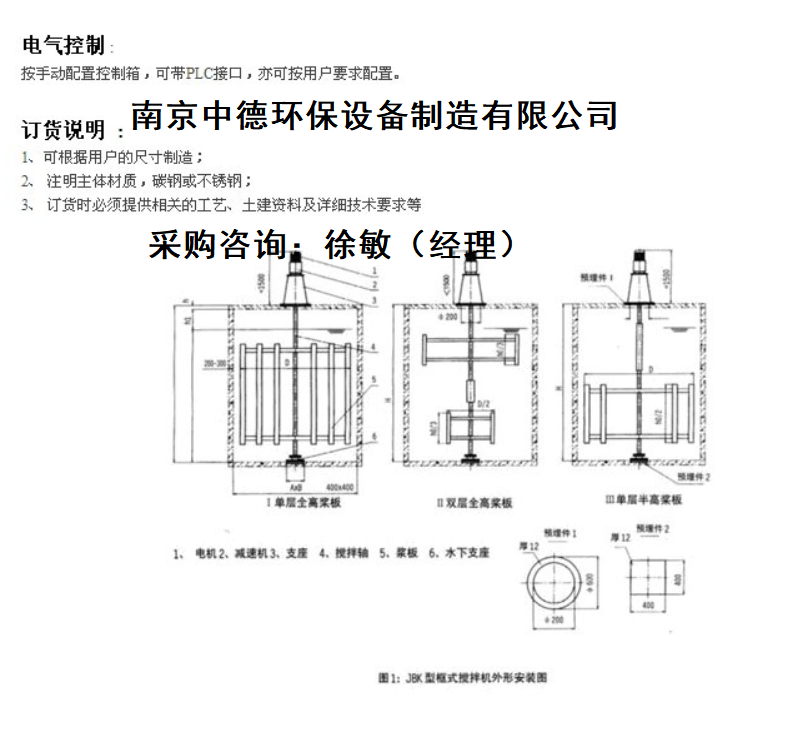

框式攪拌機適用工況及安裝圖；JBK-1400絮凝攪拌機技術參數表及外形尺寸

定做各種型號絮凝攪拌機 框槳式攪拌機 框式攪拌器 立式攪拌機

框式攪拌機可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大。框式攪拌器與容器壁間隙較小，有利于傳熱過程的進行，常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

JBK型框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r/min。快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應容器壁上帶下來；慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。

JBK型框式攪拌器一般使用于粥狀物料的攪拌，攪拌轉數以60-130r/min為宜，適用的1高黏度為200～300Pa·s。

 定做各種型號絮凝攪拌機 框槳式攪拌機 框式攪拌器 立式攪拌機

框式攪拌機槳葉采用45度折葉槳或翼形槳葉輪，其動力效率高。根據池型及攪拌工藝要求可采用單層、雙層或多層槳葉，可使攪拌介質同時產生軸向、徑向和環向流動，可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水力損失小，并可廣泛適應攪拌介質比重、濃度、酸堿度、溫度及粘度的變化，以滿足各種攪拌工況的要求。

根據不同工況要求可采用普通唇形骨架油封或機械密封的密封形式，采用雙端面機械密封時，機械密封動、靜環在封閉的密封油室內由阻燃、耐侯的潤滑油潤滑并冷卻，可有效可靠地對氣體進行密封，即便是在嚴寒或風沙等惡劣環境工況下也能安全可靠地運行。

驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸間均采用法蘭聯接形式聯接，攪拌軸由雙列角接觸推力球軸承和滑動軸承支承，具有足夠的強度和剛度，并具有較高的穩定性。滑動軸承由油室內的潤滑脂潤滑，可確保設備長期安全可靠地運行。

  定做各種型號絮凝攪拌機 框槳式攪拌機 框式攪拌器 立式攪拌機

框式攪拌機用途： 用于給水排水處理、沼氣反應過程中的各種水處理藥劑的溶解或原水與混凝劑的混合、反應及池內或釜內不同比重的有機或無機液體的液相攪拌混合。

框式攪拌機特點 ：

1）傳動環節少，機械效率高，結構緊湊，運行平穩；

2）占地面積小，處理量大，能耗低；

3）安裝、運行、維護費用低；

4）可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水頭損失小，并可適應水量的變化以適用于各種水量的水廠。

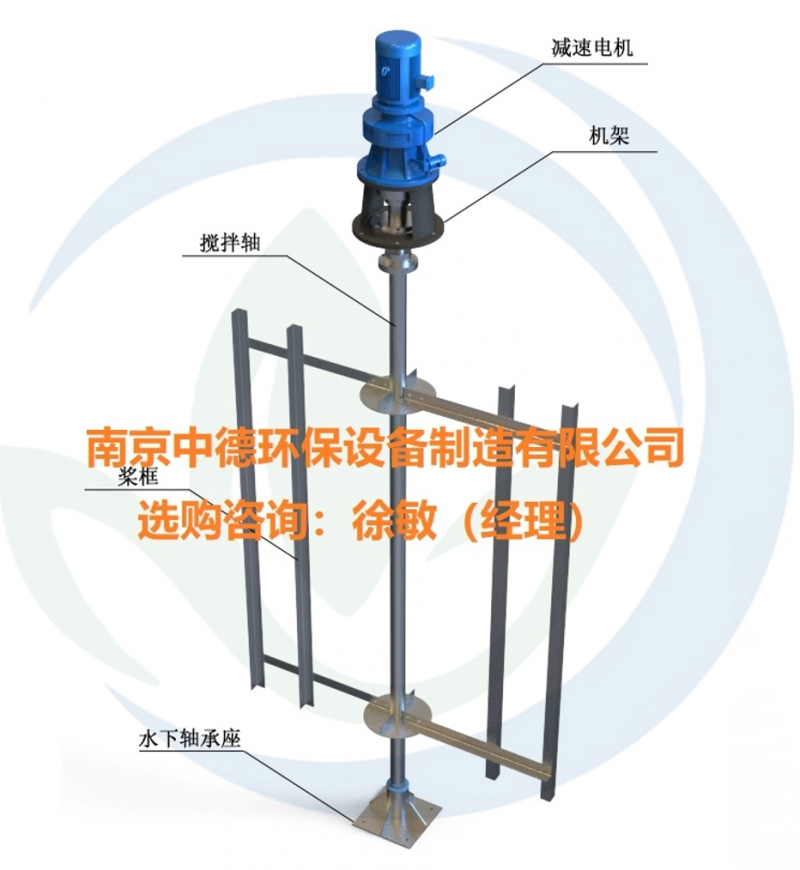

框式攪拌機構造及工作過程  JBJ型槳式攪拌機由電機、減速機、機架、攪拌軸、槳板、聯軸器、水下支座等組成。

根據密封方式可分為：

A型：帶有機械密封，

B型：不帶密封，

C型：其它密封方式，可適用于不同密封要求的場合。

驅動裝置采用普通電機或防爆電機、擺線針輪減速機，驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸由軸承支承，具有足夠的強度和較高的穩定性。 攪拌機槳葉采用45度折葉槳，可產生軸向、徑向和環向分流，使物料與水快速充分混合，滿足工藝要求。
