QJB0.85/8-260/3-740/C/S潛水攪拌機技術性能表及安裝注意事項；混合型不銹鋼潛水攪拌機的流速圖

QJBO.85/8-260/3-740/C/S潛水攪拌機混合攪拌系列潛水攪拌機適用于污水處理廠和工業流程中，攪拌含有懸浮物的液體；污水、廢水、污泥水的混合和均勻；稠化過程；污泥脫水過程；傳熱優化；污水池清潔；防止顆粒在池壁和池底的凝結、沉淀；去除懸浮物；創建水流等。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

一、QJB型不銹鋼潛水攪拌機性能特點

 QJB型不銹鋼潛水攪拌機是直聯的沖壓式結構，采用多極電機，葉片經沖壓成型，精度好，效率高，葉輪可不同葉片角度。殼體全部采用不銹鋼材質制造，外形美觀流暢，具有很想的耐腐蝕性。

1、結構緊湊，體積小，重量輕，操作維護簡單，安裝方便快捷，使用壽命長。

2、葉輪經優化設計，效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞。

3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4、電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護軸承，具有油室泄漏檢測和電機繞過熱保護功能，使電機的工作更加安全可靠。

5、兩道機械密封。機械密封的材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

6、潛水攪拌機用與不用導流罩均可。導流罩可略提高效率并控制水流噴射動作。

二、QJBO.85/8-260/3-740/C/S潛水攪拌機QJB型不銹鋼潛水攪拌機結構組成

    QJB型鑄件式潛水攪拌機主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、安裝系統、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。

三、QJB型不銹鋼潛水攪拌機應用

四、QJBO.85/8-260/3-740/C/S潛水攪拌機QJB型不銹鋼潛水攪拌機適用范圍

潛水攪拌機必須*潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！

五、QJB型不銹鋼潛水攪拌機選型注意事項

    潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

    攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

六、QJB型不銹鋼潛水攪拌機型號意義

七、QJB型不銹鋼潛水攪拌機技術性能表

　　QJB潛水攪拌機的安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水攪拌機;

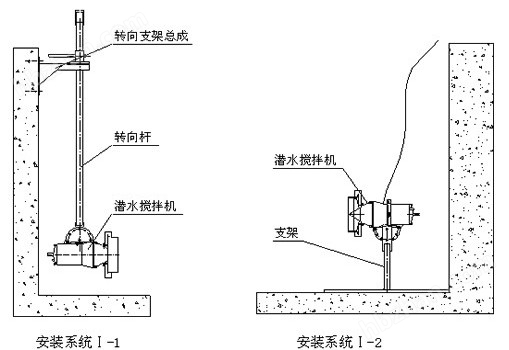

　　安裝系統Ⅰ只適用池深＜4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；

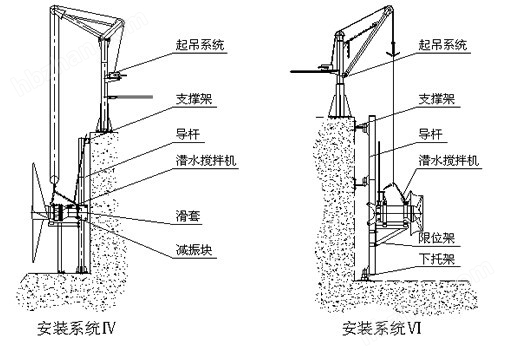

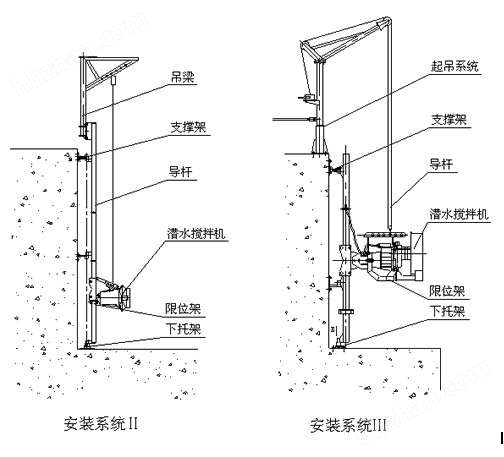

　　安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架；

　　支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；

　　潛水攪拌機的安裝系統材質采用不銹鋼和碳鋼防腐供選擇。

QJB型不銹鋼潛水攪拌機：
　　◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；
　　◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面上應上仰5°-10°
　　◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

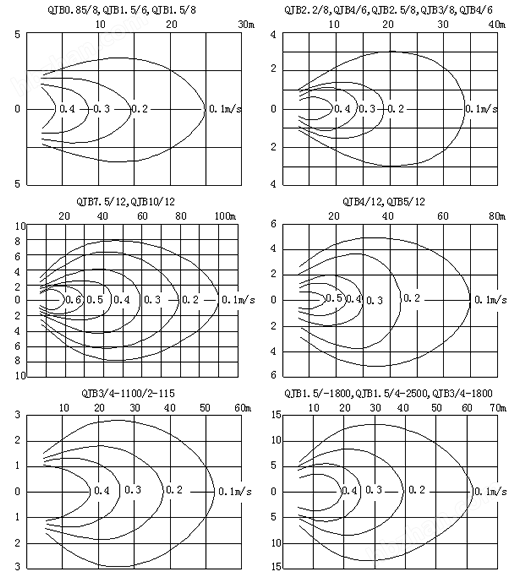

九、QJB型不銹鋼潛水攪拌機的流速圖：

以下流速場是在清水中，邊界水流速度為V=0.1m/s 工況下：
