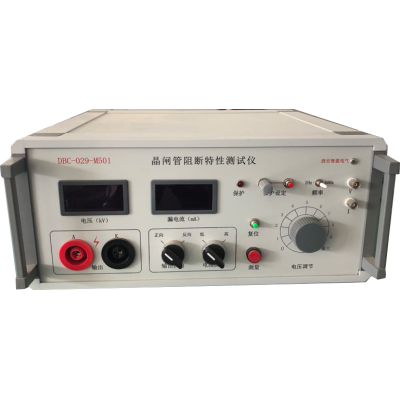

晶閘管阻斷特性測試儀

一、測試設備功能和技術指標

1.主要適用功能：本測試設備可對晶閘管、整流管的電耐久性進行試驗，測試設備主要技術條件符合JB/T-7626-2013等相關標準。保證設備的安全性和使用耐久性。

2．控制方式：采用手動調壓試驗。對試驗電參數（試驗時間、電壓、漏電流，）進行顯示。10個工位為一組控制，共兩組分別控制。可施加不同的電壓試驗。

3．顯示方式：試驗電壓及漏電流用數字表顯示。計時器控制實驗時間 。漏電流顯示采用數字表查看的方式，每個個工位用1塊表，即時顯示本工位試驗峰值漏電流值。正反向手動控制。

每10個工位為一組電壓集中控制，數字表顯示峰值電壓。

每個工位對應一個過流保護指示燈。

4．電耐久性試驗設備的電參數技術指標：

4.1斷態/反向重復峰值電壓：0.20—8.00KV 分辨率10V,精度±3%±10V

分兩檔:低檔：0.20-3.00KV分辨率10V,精度±3%±10V

gaodang：3.00KV-8.00KV分辨率10V,精度±3%±10V

50HZ電壓連續可調

電壓手動分檔

電耐久性試驗電壓施加方式：手動調壓器調壓方式，10個工位為一組電壓調節，共兩組。

4.2試驗的斷態/反向重復峰值電流：1—199mA

分辨率0. 1mA，準確度 ±3%±1mA

3000V以下時，20個工位漏電流能設定到199mA。

3000V以上時，可通過減少實際負載工位數量，以達到不超設備功率負荷。8KV時zuida電流為50 mA。

每10個工位漏電流可手動設定一組保護數值，設定范圍1-199 mA，保護動作時，不切斷主電路，但要聲光報警，被測陽極有繼電器保護動作切斷分支電路。其它分支電路正常工作。正反向過流均可保護動作，10個工位統一設置保護電流。統一復位

4.3 每個工位配有繼電器，繼電器動作時面板對應工位指示燈亮。

4.4 試驗波形：交流半波/全波，面板按鈕選擇。

4.5 設備供電電壓：電源：AC220V±1%

4.6 工位數量：20個

4.7 連接方式：機柜側面留有接線柱

4.8 控制方式：電壓在面板手動調節，漏電流設定手動調節，漏電流正反向顯示手動選擇（四川電力電子行業）
