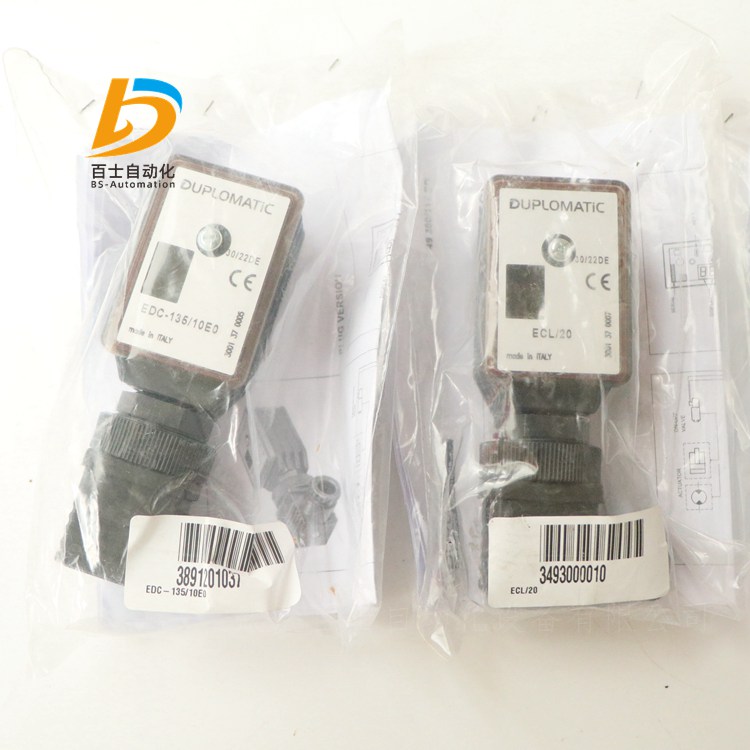

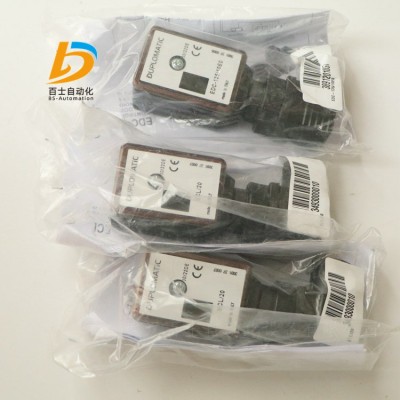

意大利DUPLOMATIC插頭式放大器ELC-20

意大利DUPLOMATIC插頭式放大器ELC-20；武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

放大器是一種適合于開環比例閥的電子控制單元，導軌安裝式，該控制器輸出電流與參考信號成比例，而與溫度變化及負載阻抗無關。比例電磁鐵采用PWM電源，可以減小閥的磁性滯環，提高控制精度。前面板上，裝有用于參數設定的調整電位計，用于改善系統性能。該放大器有三種型號，分別用于單電磁鐵比例閥、雙電磁鐵比例閥和有雙通道控制的單電磁鐵比例閥。每種型號的電子控制單元的大電流和開關頻率（PWM）互不相同，可根據使用閥的型號進行選擇（PWM）。

電源需經過整流和濾波，大允許峰值電壓不得超過30V。控制電路所需功率與電源電壓和電路大輸出電流（由控制單元型號確定）有關。通常所需功率為電壓值與電流值的乘積。

借助供電設備的 +9 V 調節電壓，可直接或通過外部控制值電位計將控制值電壓施加到控制值輸入 1。對于該輸入，以下內容有效：+9 V ? +100 % 1）控制值輸入 2 是差動輸入（0 至 +10 V）。借助 DIL 開關 2），可將其配置為電流輸入（4 至 20 mA 或 0 至 +20 mA）。如果控制值是由具有不同參考電位的外部電子元件（例如，通過 PLC）進行前饋，則必須使用此輸入。施加或取消控制值電壓時，必須注意將兩個信號電纜與輸入斷開或與之連接。

傳遞控制值前，將對兩個控制值累加，然后供給可通過前面板訪問的電位計，該電位計用作衰減器并限制大的控制值。

下游斜坡函數發生器根據階躍式輸入信號產生斜坡狀輸出信號。借助兩個電位計，可分別針對"上"斜坡和"下"斜坡調整該信號的時間常量。指定的斜坡時間指的是 100 % 的控制值階躍變化，視 DIL 開關 2）的設置而定，該時間可能是約 1 s或 5 s。如果將小于 100 % 的控制值階躍變化提供給斜坡函數發生器的輸入或衰減器  有效時，斜坡時間將相應縮短。

以下內容對于 VT-VSPA1-1 類型有效：借助外部觸點"斜坡上/下關閉"，可將上斜坡時間和下斜坡時間分別設置為各自的小值（約 30 ms）。

以下內容對于 VT-VSPA1K-1 類型有效：借助外部觸點"斜坡關閉"，可將上斜坡時間和下斜坡時間共同設置為各自的小值（約 30 ms）。

模擬放大器板卡VT-VSPA2-1-2X/… 類型

→適用于控制 4WRA 類型，標稱尺寸 6 和 10…2X，WRZ…7X 與 3DREP…2X 的閥

→裝配在歐洲格式 100 x 160 mm 結構形式的印制板中，適合安裝在機架中

→控制值輸入：差動輸入 ± 10 V；四個控制值輸入， 啟動電壓為 ±10 V；電流輸入 4 至 20 mA

→通過 24V 輸入或跳線改變內部控制值信號極性

→通過相位識別（24V 輸入）或斜坡時間啟動（24V 輸入）

選擇斜坡時間（選項 T5）

→通過跳線切換斜坡時間范圍

→通過可分別調節的步長和大值進行特性曲線校正

→選通輸入

→“斜坡開/關” 輸入

→輸出信號“ 預備狀態”

→可通斷的測量插口（選項 T5）

→電源電壓的極性保護

→電源帶交流/直流轉換器，不帶提高零點

注意:

將放大器板卡 VT-VSPA2-1-2X 作為 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用時，要遵守補充信息 30110-Z中提供的有關配置和設置的注意事項。

放大器是能把輸入訊號的電壓或功率放大的裝置，由電子管或晶體管、電源變壓器和其 他電器元件組成。用在通訊、廣播、雷達、電視、自動控制等各種裝置中。

通用型集成運算放大器

高精度集成運算放大器

高速型集成運算放大器

高輸入阻抗集成運算放大器

低功耗集成運算放大器

寬頻帶集成運算放大器

高壓型集成運算放大器

功率型集成運算放大器

光纖放大器

有線電視干線放大器

放大器采用簡單的放大原理，或將發送端信號放大，或將接收端已經衰減的信號放大。在接收端放大的方式一出來就被拋棄，因為他會將傳輸中的干擾一起放大，包括內部信號間的串擾。采用發送端放大的設備在采用特制VGA視頻線纜為傳輸介質后，可以將電腦的VGA視頻信號傳輸上幾十米。

比例電磁鐵為了輸出克服彈簧力和液動力，必須要有足夠的電流，不同的廠家的比例電磁鐵，大位移所需的電流值通常在600-3000mA不等,而工業控制標準信號通常是0-5v/0-10v/-5-+5v/-10-+10v的電壓信號或0-20mA/4-20mA電流信號，控制信號帶負載能力很弱，不足以推動比例電磁鐵。比例閥放大器起到一個信號匹配的作用，接收微弱的控制信號，輸出比例電磁鐵所需的電流，同時比例閥放大器加入了各種必要的環節，如死區調整/增益調整/斜坡時間/顫振調節等。總之，比例閥放大器就是一個信號匹配器。

主營型號：

EDC-111/10E0

EDC-111/10E1

EDC-111/10E2

EDC-112/10E0

EDC-112/10E1

EDC-112/10E2

EDC-113/10E0

EDC-113/10E1

EDC-113/10E2

EDC-114/10E0

EDC-114/10E1

EDC-114/10E2

EDC-115/10E0

EDC-115/10E1

EDC-115/10E2

EDC-121/10E0

EDC-121/10E1

EDC-121/10E2

EDC-122/10E0

EDC-122/10E1

EDC-122/10E2

EDC-123/10E0

EDC-123/10E1

EDC-123/10E2

EDC-124/10E0

EDC-124/10E1

EDC-124/10E2

EDC-125/10E0

EDC-125/10E1

EDC-125/10E2

EDC-131/10E0

EDC-131/10E1

EDC-131/10E2

EDC-132/10E0

EDC-132/10E1

EDC-132/10E2

EDC-133/10E0

EDC-133/10E1

EDC-133/10E2

EDC-134/10E0

EDC-134/10E1

EDC-134/10E2

EDC-135/10E0

EDC-135/10E1

EDC-135/10E2

EDC-141/10E0

EDC-141/10E1

EDC-141/10E2

EDC-142/10E0

EDC-142/10E1

EDC-142/10E2

EDC-143/10E0

EDC-143/10E1

EDC-143/10E2

EDC-144/10E0

EDC-144/10E1

EDC-144/10E2

EDC-145/10E0

EDC-145/10E1

EDC-145/10E2

EDC-151/10E0

EDC-151/10E1

EDC-151/10E2

EDC-152/10E0

EDC-152/10E1

EDC-152/10E2

EDC-153/10E0

EDC-153/10E1

EDC-153/10E2

EDC-154/10E0

EDC-154/10E1

EDC-154/10E2

EDC-155/10E0

EDC-155/10E1

EDC-155/10E2

公示： 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格實時變化，因此很難實時標出準確價格，請以業務員實際報價單價格為準！ 給您帶來不便敬請諒解。
