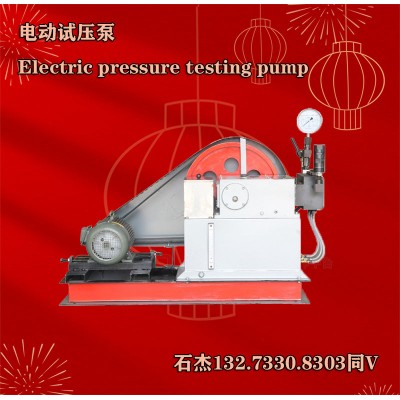

電動試壓泵是一種**各類壓力容器、管道、閥門、鍋爐、鋼瓶、消防器材等作水壓試驗和實驗室中獲得高壓液體的檢測設備。

目前，現有電動試壓泵通常包括高壓泵(增壓器)和驅動氣路，驅動氣路用于輸出壓縮氣體，作為高壓泵(增壓器)的動力，高壓泵的進水口連通水箱，高壓泵的出水口密封連通被檢測件(被檢測件為壓力容或管道或鍋爐等)，如中國專利公開的一種便攜式電動試壓泵，其工作原理為：根據被檢測件的耐壓試驗要求，采用氣驅增壓原理，將被檢測件內部試驗介質從常壓增壓至試驗壓力，達到被檢測件的水壓試驗效果。但是，由于現有電動試壓泵的高壓泵的壓縮比大，其輸出液體的壓力大，流量小，導致其輸出液體至被檢測件內的時間較長，從而影響被檢測件的水壓試驗效率。

實用新型內容

電動試壓泵新型的目的之一在于提供一種電動試壓泵，旨在解決現有電動試壓泵輸出液體至被檢測件內的時間較長，而影響被檢測件的水壓試驗效率的問題。

 為了實現上述實用新型目的，電動試壓泵新型提供一種電動試壓泵，包括驅動氣路和高壓泵，所述驅動氣路用于輸出壓縮氣體，所述壓縮氣體用于驅動所述高壓泵，所述高壓泵的進水口和出水口連通水箱和密封連通被檢測件，其特征在于，所述電動試壓泵還包括低壓泵，所述壓縮氣體還用于驅動所述低壓泵，所述低壓泵與高壓泵同時工作或**立工作，所述低壓泵的進水口和出水口分別連通所述水箱和密封連通所述被檢測件；其中，連接所述高壓泵的出水口與所述被檢測件的管路上設有地一單向閥，所述地一單向閥用于防止所述被檢測件內的液體返流回所述高壓泵；連接所述低壓泵的出水口與所述被檢測件的管路上設有地二單向閥，所述地二單向閥用于防止所述被檢測件內的液體返流回所述低壓泵。

 進一步地，所述驅動氣路包括總氣路、地一分支氣路和地二分支氣路，所述總氣路的一端與壓縮氣源連通，所述地一分支氣路和所述地二分支氣路的一端與所述總氣路的另一端連通，所述總氣路的另一端與所述高壓泵的驅動氣源口連通，所述地二分支氣路的另一端與所述低壓泵的驅動氣源口連通，所述地一分支氣路上設置有用于控制所述壓縮氣體進入所述高壓泵內的地一控制閥，所述地二分支氣路上設置有用于控制所述壓縮氣體進入所述低壓泵內的地二控制閥。

 進一步地，連接高壓泵的出水口與被檢測件的管路為地一管路，所述低壓泵的出水口與所述地一管路連通。 進一步地，所述地一管路上還設置有過濾器，所述過濾器用于過濾進入所述高壓泵和低壓泵內的液體。進一步地，所述地一管路上還設置有流量計，所述流量計位于所述過濾器與所述低壓泵的進水口與所述地一管路連通的位置之間。 進一步地，連接高壓泵的出水口與被檢測件的管路為地二管路，所述低壓泵的出水口與所述地二管路連通。進一步地，所述低壓泵的出水口與所述地二管路連通的位置設置有壓力表。 進一步地，所述地二管路上還設置有位于所述壓力表與所述被檢測件之間的壓力傳感器，所述壓力傳感器電連接有記錄儀。

相比于現有技術，電動試壓泵新型電動試壓泵的有益效果：

 電動試壓泵新型的電動試壓泵在使用時，**通過驅動氣路提供的壓縮氣體驅動低壓泵進行工作，利用低壓泵輸出液體的壓力小、流量大的特性快速將液體輸送至被檢測件內預設的位置，此時關閉低壓泵，通過壓縮氣體驅動高壓泵工作，利用高壓泵輸出液體的壓力大、流量小的特性將被檢測件內部試驗介質從常壓增壓至試驗壓力，達到被檢測件的水壓試驗效果，如此即不會導致電動試壓泵輸出液體至被檢測件內的時間較長而影響被檢測件的水壓試驗效率。
