板式給料機傳動方式新技術：行星直交扭力臂安裝

       本文主要介紹了板式給料機的幾種傳動方式：1）鏈條傳動2）聯軸器傳動3）過橋傳動4）懸掛驅動。其中1.2.3.這三種傳動是板式給料機較早的傳動方式，傳動部分需要做基礎，而第四項傳動是現在比較流行的傳動方式，通過空心軸減速機直接套裝在板式給料機主軸上，減速機通過扭矩桿和扭力臂固定在板喂機機架上，不需要預先做傳動基礎，減少了土建成本，

一：板式給料機傳動裝置安裝方式

     傳動裝置的安裝方式有左裝與右裝驅動之分，順物料運行方向的看，當傳動系統安裝在右側稱右傳動，在左側稱為左傳動。

二：板式給料機傳動裝置的作用

       電機的轉速通過行星直交減速機降低速比后，通過和減速機空心軸套裝的主軸的運轉，把轉速傳輸?shù)芥溳?，鏈條和槽板上，帶動槽板上的物料向前運動，起到勻速輸送物料的作用。

三：板式給料機傳動裝置的幾種形式

1、鏈條傳動

       鏈傳動是通過減速機的低速端的鏈輪和板式給料機主機的外鏈輪大小再配合小速比的減速機來減速。此種傳動方式適用于給料距離較短，軸距一般小于10米的輕型或中型板式給料機，該傳動形式經濟適用，后期維修成本低，采購成本也比較實惠。

該傳動形式的缺點：在輸送距離較長或載重量較大時運行不太穩定，輸送產量較小。

2、聯軸器傳動

      板式給料機的運行速度一般不超過0.26米每秒，用聯軸器傳動，則只能選配大速比減速機。大速比減速機性能比較好，運行也穩定，缺點是采購成本較高，有時一臺減速機價格要高于板式給料機本體價格，為了保證減速機和主軸上的聯軸器同軸度，傳動基礎要具備很高的要求，用戶要結合生產情況及實際需要選購。

3、過橋傳動

       這種傳動方式運行穩定，且比大速比減速機成本低很多，但占用空間比較大，對一些板式給料機安裝空間狹小的場所不適合。這種結構在國內板式給料機廠家使用很少。

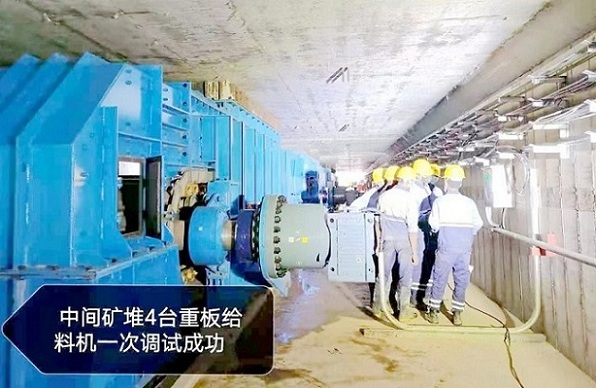

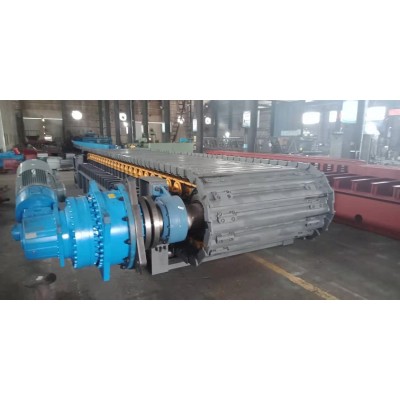

4、懸掛驅動扭力臂安裝

該驅動形式優點表現在如下幾點：

1）該驅動形式不用鏈條傳動，也不用聯軸器傳動，而是減速機懸掛驅動，傳動裝置由電動機、聯軸器、行星直交減速器、鎖緊盤等件組成。

2）該裝置為直交軸支點浮動式，主軸套裝在行星直交減速器的空心輸出軸內，通過鎖緊盤將兩者聯結起來，其特點是懸掛式，重量輕，速比大，拆裝及維修方便。

3）采用變頻調速電動機通過彈性柱銷聯軸器與軸裝式減速機直聯，主傳動軸直接串在減速機的空心輸出軸內，通過鎖緊盤（漲套）聯接。由于減速機采用懸掛軸裝式結構，傳動裝置整體為懸掛式，安裝就位時可將減速機支架與主機機架簡易連接或在減速機支架下設置簡易力臂式支座與地面連接，支座根據現場條件制作。
