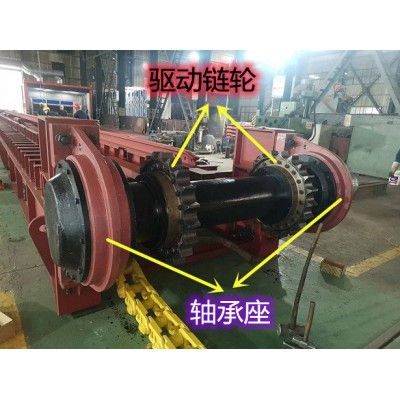

      現有的板式喂料機頭尾輪在具體的使用時往往會存在如下問題，首先，其是整體鑄造而成的.并且是易損件，需要更換時需把鏈板，鏈條，軸承，驅動等都要拆掉，才能把頭尾輪拆出，非常麻煩，工作效率非常低，人工成本很高，其次，在連接時大多是單純的相互套接，這樣的方式并不穩定，極有可能發生意外狀況，板喂機分體式頭尾輪結構可解決上述問題。

板喂機分體式頭尾輪結構，可以實現齒輪分離式組裝，并提高連接穩定性的優點，解決了現有結構操作麻煩，效率低，并容易發生意外的問題。

 一）板式喂料機分體式頭尾輪結構描述：

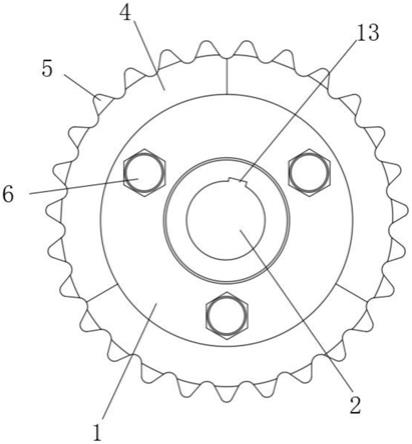

      板喂機分體式頭尾輪結構，包括輪轂，輪轂的中部貫穿開設有安裝口，輪轂表面的后側開設有三個凹槽，凹槽的表面滑動連接有輪緣，輪緣的表面栓接有輪齒，輪緣的一側與輪轂的四周相適配，輪轂及輪緣的表面均貫穿螺紋連接有鉸制螺絲，輪緣位于輪轂外部的一端開設有滑槽，滑槽的內部栓接有彈簧，彈簧的另一端栓接有卡頭，輪緣的另一端栓接有固定塊，卡頭與固定塊卡接。

    輪轂表面的四周開設有三個定位槽，定位槽的內部滑動連接有定位塊，定位塊與輪緣的一側栓接，通過設置定位槽和定位塊，可以保證輪緣與輪轂對接的正確性。

    鉸制螺絲與定位塊貫穿螺紋連接，通過使得鉸制螺絲與定位塊螺紋連接，可以進一步提升連接穩定性。

    安裝口的一側開設有鉸接口，通過設置鉸接口，可以保證整個齒輪工作的穩定性。

鉸制螺絲的強度為10.9級高強度螺絲，通過采用高強度螺絲，可以保證連接強度。

輪緣采用40cr材料鍛制而成，通過采用特殊材料，可以保證輪緣的強度。輪齒熱處理硬度HRC55-60，通過采用高硬度的轉齒，可以保證輪齒的強度，延長使用壽命。

二）使用效果：

1）通過將定位塊沿著定位槽滑動，使得輪緣沿著凹槽滑動，直至與輪轂形成緊密的對接，之后利用鉸制螺絲將二者進行固定鎖緊，可以使得對于齒輪的拆裝變得非常方便，提高了生產效率，降低了勞動強度；

2）通過將固定塊沿著滑槽滑動，并使用彈簧頂動卡頭與固定塊卡接，依次將三個輪緣進行連接，之后，將輪緣與輪轂進行連接，可以提升整個齒輪各部件連接的穩定性，使得工作更穩定。
