板式給料機在400t/h砂石生產線的應用

板式給料機在400t/h砂石生產線的應用

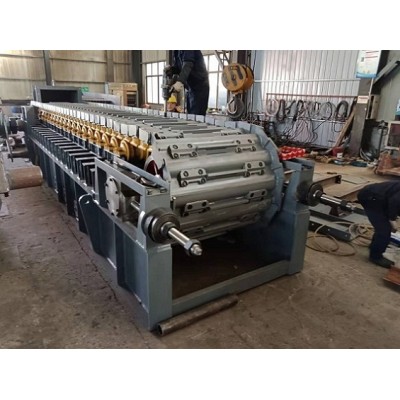

一：原始參數

1）物料：石灰石

2）進料顆粒：小于850mm

3）出料粒度：0-5mm，5-10mm，10-20mm，20-31.5mm

4）處理能力：400t/h

5）砂粒生產為干法生產

6）系統中皮帶機長度根據現場布置形式調整

7）安裝形式：固定式

二：主要生產設備如下：

1）GBZ1400*5000重型板式喂料機，

2）PE1000×1200顎式破碎機

3）PF1620反擊式破碎機

4）2YK-2685圓振動篩,3YK-2685圓振動篩,

5）B1200皮帶輸送機，B1000皮帶輸送機，B800皮帶輸送機

三：生產工藝流程如下：

大料倉物料→GBZ1400×8000重型板式喂料機→PE1000×1200顎式破碎機→B1200皮帶輸送機→PF1620反擊式破碎機→B1200皮帶輸送機→2YK-2685圓振動篩→3YK-2685圓振動篩

注：經過2YK-2685圓振動篩篩分后，大于31.5mm的石料用B100的皮帶輸送機返回到PF1620反擊式破碎機，20-31.5的骨料用B800皮帶輸送機輸送到產品堆場，而0-20mm的骨料通過B1000輸送到3YK-2685振動篩，經過篩分后0-5mm，5-10mm，10-20mm的三種規格骨料通過B800皮帶輸送機輸送到成品堆場。

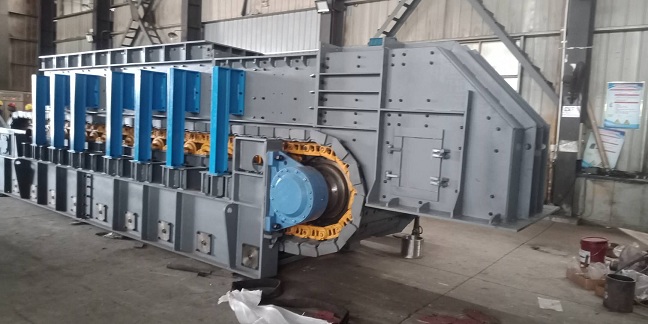

四：GBZ1400×8000重型板式喂料機技術參數如下：

內容         單 位    參   數 備注

規格 GBZ1400×8000

槽板寬度 mm 1400        底板材質16Mn厚度18mm

中心距         mm 8000

物料粒度 mm ≤850

輸送物料 石灰石

物料容重 t/m3 1.6

輸送量         t/h 400

輸送傾角 ° 0

輸送速度 m/s 0.1

坦克履帶鏈節距 mm 203

電動機 YVF2-200L-4-30      變頻調速

功率         kW 30

減速機 P2KA16-500       扭力臂空心軸套裝

速比         i 500

安裝方式 左裝/右裝

設備重量 t 31

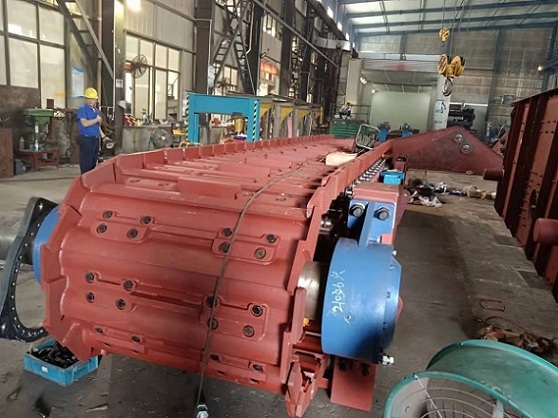

五：GBZ1400×8000mm重型板式喂料機供貨范圍

序號 設備及部件名稱 數量或規格

1 重型板式給料機 GBZ1400×8000mm

1.1 傳動裝置 1套

1.1.1 減速器         P2KA16-500（1臺）（含鎖緊盤、扭力臂、逆止器）

1.1.2 電動機(變頻調速)YVF2-200L-4-30（1臺）

1.2 機架         1套

1.2.1 滾輪裝置 1套（上托鏈輪、下托輪）

1.2.2 導料板、罩殼 1套

1.3 頭輪裝置 1套

1.4 尾輪裝置 1套

1.5 鏈條 1套

1.6 槽板 1套

1.7 安裝地腳螺栓 1套

2 隨機配件 1套（上托鏈輪2只+槽板1塊）

3 隨機技術資料 1套
