WBZ1100×12500重型板式喂料機技術文本

一）總體參數

規格 WBZ1100×12500mm

物料粒度mm   600

設備重量t   ～35.6

喂料寬度mm   1100

頭尾軸中心距mm  12500

輸送速度m/s    ～0.116

功率kW   30

輸送傾角°22

輸送量t/h    200～250

安裝方式    左裝/右裝

二）技術參數

2.1槽板型號    WBZ1200

材質         16Ｍn

底板厚度mm    16

加工方式   雙圓弧形、冷壓成型

2.2鏈條    坦克履帶鏈

型號       T203MB

2.3機架

卸料區段   采用上托鏈輪、中部重軌組合式支重，輪布置密度大，能承受較大沖擊載荷

上托鏈輪  滾動軸承組合式

輪體材料   45鋼

熱處理方式  表面高頻淬火

表面硬度   HRC50～55

下托輪    滾動軸承組合式

輪體材料   45鋼

熱處理方式   表面高頻淬火

表面硬度   HRC50～55

2.4主動鏈輪裝置

主動軸材料    40Cr合金鋼

熱處理方式   調質

硬度     HB220-250

主動鏈輪

節圓直徑mm    Φ689

齒數    21

節距mm   203

軸承型號   23048CA/W33調心滾子軸承

使用潤滑脂類型   二硫化鉬潤滑脂

2.5從動鏈輪裝置

從動軸 材料    40Cr合金鋼

熱處理方式    調質

硬度        HB220～250

從動鏈輪材料   ZG310-570

熱處理方式  表面高頻淬火

表面硬度   HRC48～53

軸承型號  22222CA/W33調心滾子軸承

使用潤滑脂類型   二硫化鉬潤滑脂

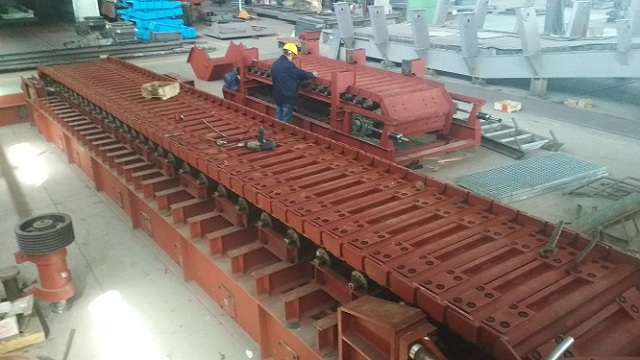

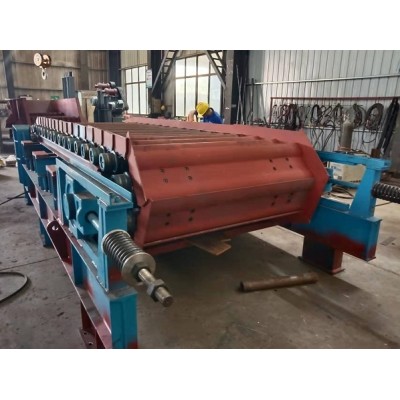

拉緊裝置     截錐渦卷彈簧拉緊

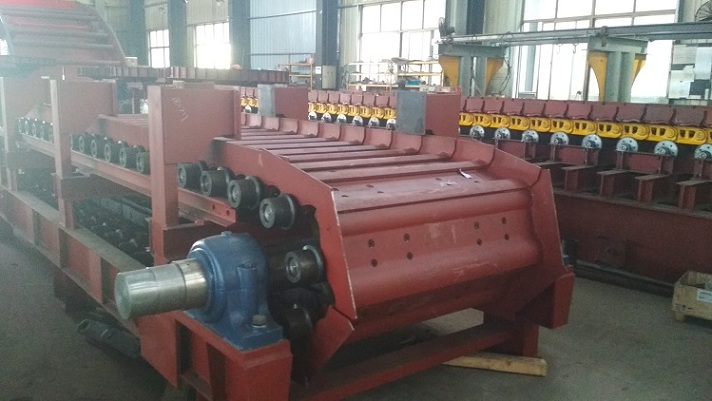

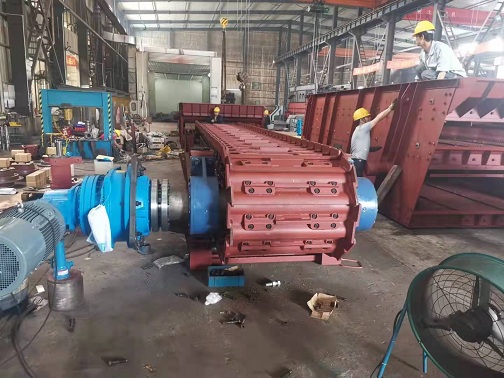

2.6驅動裝置

電動機  1臺

型號   YVF2-200L-4-30

功率kW   30

轉速r/min  1470

電壓V  380

防護等級   IP54

絕緣等級    F

頻率Hz     50

減速機     1臺

型號     P2KA16-450行星齒輪減速機

速比  450

安裝形式   扭力臂安裝

逆止器   減速機集成

WBZ1100×12500mm重型板式喂料機供貨范圍

序號   設備及部件名稱   數量或規格          廠家

1    重型板式給料機   WBZ1100×12500mm   江蘇聯源機電科技股份有限公司

1.1傳動裝置             1套              江蘇聯源機電科技股份有限公司

1.1.1減速器（含鎖緊盤、扭力臂、逆止器）  P2KA16-450（1臺）

1.1.2電動機(變頻調速)  YVF2-200L-4-30（1臺）

1.2機架                1套               江蘇聯源機電科技股份有限公司

1.2.1滾輪裝置（上托鏈輪、下托輪）1套     江蘇聯源機電科技股份有限公司

1.2.2導料板、罩殼     1套                江蘇聯源機電科技股份有限公司

1.3頭輪裝置           1套                江蘇聯源機電科技股份有限公司

1.4尾輪裝置           1套                江蘇聯源機電科技股份有限公司

1.5鏈條               1套

1.6槽板               1套                江蘇聯源機電科技股份有限公司

1.7安裝地腳螺栓       1套                江蘇聯源機電科技股份有限公司

2    隨機配件         1套（上托鏈輪2只+槽板1塊）

3隨機技術資料         1套                江蘇聯源機電科技股份有限公司

技術：13606279786
