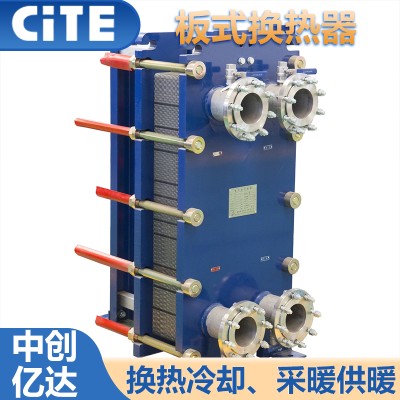

板式換熱器是一種高效、緊湊的換熱設備，廣泛應用于化工、能源、食品加工、 HVAC（暖通空調）等領域。以下是關于板式換熱器的詳細介紹：

1. 基本結構與工作原理

• 結構組成：由一系列波紋狀金屬板片（通常為不銹鋼、鈦合金等）疊加而成，板片之間通過密封墊片或焊接密封，形成交替的冷熱流體通道。

• 工作原理：兩種流體在板片兩側逆向或交叉流動，通過薄板進行熱交換。波紋設計增強了湍流，提高了傳熱效率。

2. 主要類型

• 可拆卸式（墊片式）：板片通過橡膠墊片密封，便于拆卸清洗，適用于易結垢或需頻繁維護的場合。

• 半焊接式/全焊接式：板片通過焊接密封，耐高壓、高溫，適用于腐蝕性介質或嚴苛工況（如石油化工）。

• 釬焊式：板片通過銅或鎳釬焊連接，結構緊湊，常用于小型制冷或 HVAC 系統。

3. 核心優勢

• 高效傳熱：波紋板片設計使傳熱系數可達管殼式換熱器的 3-5 倍。

• 緊湊輕便：體積僅為傳統換熱器的 10%-30%，節省空間。

• 靈活性：通過增減板片數量可調整換熱面積。

• 低能耗：流體阻力小，泵送能耗低。

• 易于維護（針對可拆卸式）：可快速清洗或更換板片。

4. 典型應用場景

• 工業領域：石油化工中的冷卻/加熱工藝、制藥行業的滅菌流程。

• HVAC 系統：區域供熱、地源熱泵、冷水機組。

• 食品飲料：巴氏殺菌、果汁冷卻。

• 船舶與電力：發動機冷卻、余熱回收。

5. 選型與設計注意事項

• 流體性質：腐蝕性、黏度、顆粒物含量（可能影響板片材質和通道設計）。

• 工況參數：溫度、壓力范圍（焊接式耐壓更高，可達 25 bar 以上）。

• 維護需求：易結垢流體需選擇可拆卸式或?qū)捔鞯腊逍汀?/p>

• 成本權衡：釬焊式初期成本低但不可維修，墊片式維護成本較高。

6. 常見問題與解決方案

• 結垢與堵塞：定期化學清洗或機械沖洗；選用抗垢板片設計。

• 泄漏風險：墊片老化需定期更換；焊接式可避免此問題。

• 凍裂風險：在低溫環境中需添加防凍液或排空設計。
