石油化工換熱器：

一、核心原理與分類

1. 傳熱機制

• 對流主導：通過管程（工藝流體）與殼程（冷卻/加熱介質）的溫差傳遞熱量。

• 強化手段：采用翅片、螺紋管或擾流元件（如折流板）提升傳熱系數（$U$）。

2. 換熱器類型

   類型	結構特點	典型應用	優勢與局限
   管殼式換熱器	多管束排列，可承受高溫高壓（如DNB2000型）。	原油蒸餾、裂解氣冷卻	耐壓強，但體積大、清洗困難
   板式換熱器	金屬薄板交替排列，緊湊輕便（如BPHE）。	輕質油品預熱、低溫?zé)峄厥?/td>	傳熱效率高，但易腐蝕、堵塞
   螺旋板式換熱器	雙金屬板卷制，流體呈螺旋流動。	含固體顆粒流體（如催化裂化油漿）	抗振動，但檢修復雜

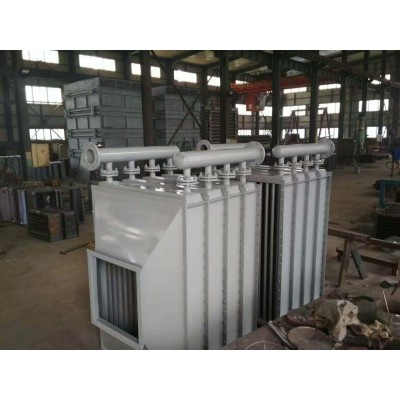

   空冷式換熱器	空氣作為冷卻介質，無需水循環。	高溫反應產物（如乙烯裂解氣）	節水環保，但效率受環境溫濕度影響

二、設計與選型關鍵要素

1. 材料選擇

• 高壓工況（>10MPa）：雙相不銹鋼（如2205）、鍛鋼法蘭。

• 酸性環境（如硫化氫、氯離子）：鈦合金（TA2）、哈氏合金（Hastelloy C-276）。

• 高溫氧化（>600℃）：鎳基合金（Inconel 625）、陶瓷內襯。

• 耐腐蝕性：

• 耐壓能力：

2. 熱力學優化

• 管程：0.5-3 m/s（防止焦化或沉積）。

• 殼程：1-5 m/s（避免湍流過度導致磨損）。

• 溫差控制：

• 流速平衡：

3. 安全性設計

• 雙層管設計（如核級換熱器）防止介質泄漏污染。

• 在線監測：壓力突變或溫度異常觸發聯鎖停車。

• 泄漏防護：

三、典型應用場景與案例分析

1. 原油蒸餾預熱

• 案例：某煉廠采用管殼式換熱器將原油從30℃預熱至300℃，回收常壓塔頂?shù)蜏卣羝酂?，?jié)能率提升18%。

2. 裂解氣冷卻與回收

• 案例：乙烯裂解裝置中，螺旋板式換熱器將裂解氣從800℃冷卻至40℃，冷凝液中丙烯回收率提高至95%，年增產1.2萬噸。

3. 反應器余熱利用

• 案例：催化重整反應器出口高溫油氣經板翅式換熱器預熱原料，降低燃料氣消耗25%，減少CO?排放量3.6萬噸/年。

四、技術挑戰與解決方案

1. 結垢與腐蝕問題

• 在線清洗：脈沖式反沖洗或超聲波除垢（效率提升20%）。

• 涂層技術：納米級Al?O?涂層抗腐蝕，壽命延長至8年以上。

• 硫化物沉積（如原油中的瀝青質）。

• 酸性氣體冷凝（如H?S+水形成H?SO?）。

• 挑戰：

• 對策：

2. 極端工況適應性

• 分級換熱：多級串聯緩沖溫差，降低熱應力。

• 材料升級：采用雙相不銹鋼（如2507）或反應燒結碳化硅（SiC）。

• 高溫高壓（如渣油加氫，600℃/20MPa）。

• 突發性熱沖擊（如開停工階段溫差突變）。

• 挑戰：

• 對策：

3. 能效與成本平衡

• 生命周期成本（LCC）模型：綜合能耗、維修頻率與投資，選擇方案。

• 模塊化設計：可拆卸管束便于局部更換，降低停機損失。

• 矛盾點：高傳熱效率設計（如密集翅片）可能增加壓降與維護成本。

• 優化路徑：

總結

石油化工換熱器是行業高效、安全與環保的核心設備，其設計需兼顧材料耐久性、熱力學優化與經濟性。未來，通過智能化控制、新材料研發及低碳技術融合，換熱器將在能源效率、環境適應性與系統可靠性方面實現突破，助力石化工業向綠色、智能方向轉型。
