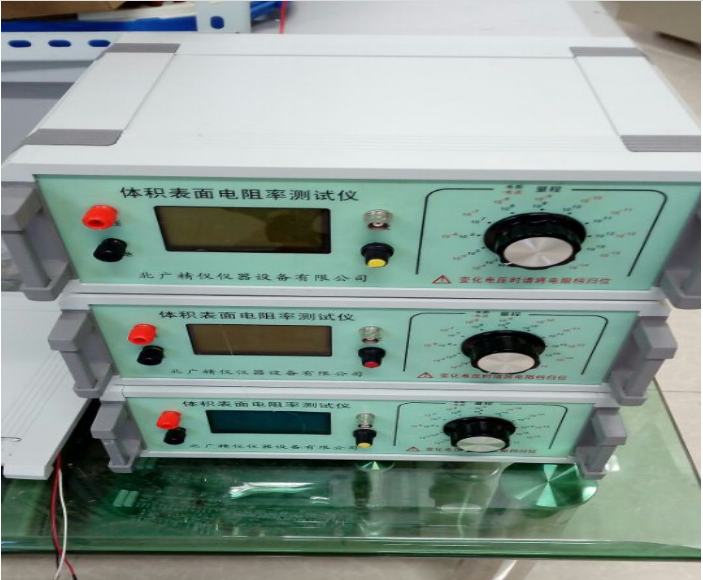

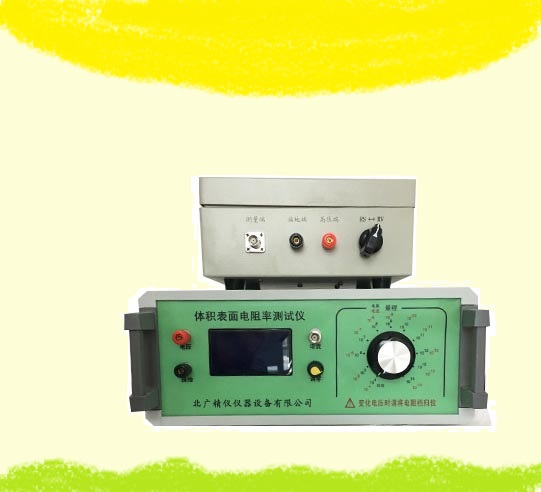

GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗儀

GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗儀  標準配置：

1、測試儀器：1臺

2、電源線：1條

3、測量線：3根（屏蔽線、測試接線、接地線）

4、使用說明書：1份

GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗儀  電阻率（resistivity）是用來表示各種物質電阻特性的物理量。

在溫度一定的情況下，有公式：

   ρL

R= —

   S

其中的ρ就是電阻率，L為材料的長度， S為面積。可以看出，材料的電阻大小與材料的長度成正比，即在材料和橫截面積不變時，長度越長，材料電阻越大：而與材料橫截面積成反比，即在材料和長度不變時，橫截面積越大，電阻越小。

技術指標

1.   電阻測量范圍： 1×104Ω ～1×1018Ω，分為十個量程。

2.   電流測量范圍為2×10-4A ～1×10-16A

3.   全數字液晶屏顯示。

4.   準確度: 準確度優于下表

量程 有效顯示范圍 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效顯示范圍時誤差有可能增加，測試電流準確度與電阻相同，測試電壓準確度為 10%

5. 使用環境: 溫度 -10℃～50℃ 相對濕度<90%。

6. 測試電壓: DC10V、50V、100V、250V、500V、1000V。±10%

7. 供電形式: AC 220V，50HZ，功耗約10W。

8. 儀器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。

9. 質量: 約3.0KG。

條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按 GB/T 10580一2003 進行條件處理；由各種鹽溶液所產生的相對溫度在 IEC 60260 中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。 這種變化是指數式的。 因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。 由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度 對體積電阻率的影響需要延長處理期。 吸收水分后通常會降低體積電阻。 有些試樣可能需要處理數月 才能達到平衡。

表面電阻 surface resistance

在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電 極上可能形成的極化忽略不計。

注1：除非另有規定，表面電阻是在電化一分鐘后測定。

注2：通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分。

測試步驟：

1、測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因為絕緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因為電場強度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因為體積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。

幾種導體材料在20℃時的電阻率

材料      Ω·m

銀（Ag）  1.6×10

銅（Cu）  1.7×10

鋁（Al）  2.9×10

鎢（W）   5.3×10

鐵（Fe）  1.0×10

錳銅合金  4.4×10

鎳銅合金  5.0×10

鎳鉻合金  1.0×10

安全注意事項

1. 使用前務必詳閱此說明書，并遵照指示步驟，依次操作。

2. 請勿使用非原廠提供之附件，以免發生危險。

3. 進行測試時，本儀器測量端高壓輸出端上有直流高壓輸出，嚴禁人體接觸 ，以

免觸電。

4. 為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可 能懸

空，不與外界物體相碰。

5. 當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏 蔽端夾子接 上。 例如： 對電 纜測纜 芯與 纜殼的 絕緣 時，除 將被 測物兩 端分 別接于 輸入 端與高壓 端， 再將電 纜殼 ，芯之 間的 內層絕 緣物 接儀器 “G”，以消 除因 表面漏 電而 引起的測 量誤 差。也 可用 加屏蔽 盒的 方法， 即將 被測物 置于 金屬屏 蔽盒 內，接 上測 量線。

應滿足下例要求：

1、測試電壓范圍應包括：100V~500V

2、測量范圍應包括：1×106Ω~1×1017Ω

3、阻值大于1012Ω時，測量誤差應小于±20%，阻值不大于1012Ω時，測量誤差應小于±10%。

4、輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。

5、測試時試樣及測量導線應有良好。

6、儀器應定期進行校驗。

測試

測量時從低檔位逐漸拔往高檔，每撥一次稍停留1～2秒以使觀察顯示數字， 當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置，當測量儀器有顯示值時應停下，當前的數字乘以檔次即是被測電阻值。當有顯示數字時不要再往更高次檔撥，否測儀器會過量程，機內保護電路開始工作，儀器測量準確度會下降。

典型應用

1 測量防靜電鞋、導電鞋的電阻值

按照國家標準GB4386-84《防靜電膠底鞋（靴）、導電膠底鞋（靴）電阻值測量方法》防靜電鞋的電阻值必須為0.5.×105Ω1.0×108Ω范圍內，導電鞋的電阻值必須不大于1.5X105歐姆.不僅制造廠在出廠時必須按這一標準檢驗，合格后才能出廠，在工廠使用過程中也必須按這一標準進行定期檢驗，合格后才能穿用。

制造廠測量新鞋的電阻值時，應將硫化后有新鞋放置24小時以上，然后在測量所要求的溫度、濕度環境中放置2小時以后才能進行測量。使用單位在定期檢測時應將鞋洗干凈，其溫濕度的要求及放置時間同上。測量環境要求為：溫度：10℃ ～ 40℃相對濕度為40% ～ 70%。 由于HEST121型數字表面、體積電阻率測定儀是內部同時測量電壓和電流，且直接顯示出電阻值，所以不必另外使用電壓表和電流表以及計算電阻值。

通常測試防靜電鞋只用106、107、108Ω檔，測試完畢將開關撥回104檔。

    根據上述測試的結果，根據標準來確定被測鞋是否合格或能否穿用。

2. 測量防靜電材料的電阻及電阻率

    一般防靜電材料的電阻值在105 Ω～1010 Ω左右的范圍內，其測量電極可采用三電極或二電極，其具體測量方法可參照有關的標準或有關資料。

3. 測量計算機房用活動地板的系統電阻值

    按照國家標準ＧＢ6650-86《計算機房用活動地板技術條件》。采用該標準的電極（也可用三電極中的主電極）測量。

4. 測量絕緣材料電阻(率)

    絕緣材料如塑料（聚乙稀，聚氯乙稀，尼龍等）橡膠等的電阻率很高，測量時應采取屏蔽措施，以免讀數不穩甚至無法測量。測量時可采用三電極。具體方法可參照國家標準GB1410。

5. 測量電流及1014Ω以上超高電阻的測量

    當測量超過1014Ω以上的超高電阻時,可以通過測量電流的方法,然后用歐姆

定律求出超高電阻值。測量電流與測量電阻的方法基本相同，

例如：電流表頭顯示讀數為1.234，量程位置處在10－8，則電流為 I=1.234×10-8  A

利用歐姆定律

    V

R= ---

    I

可以計算出電阻值。利用測量電流的方法可測量超過1014Ω以上的超高電阻1015～1018Ω。

體積，幾何學專業術語，是物件占有多少空間的量。體積的國際單位制是立方米。一件固體物件的體積是一個數值用以形容該物件在三維空間所占有的空間。一維空間物件（如線）及二維空間物件（如正方形）在三維空間中都是零體積的。

下面是各種不同圖形體積計算公式：

1、長方體：

    （長方體體積=長×寬×高）

2、正方體：

     （正方體體積=棱長×棱長×棱長）

3、圓柱（正圓）：

     【圓柱（正圓）體積=圓周率×(底半徑×底半徑)×高】

以上立體圖形的體積都可歸納為：

     （底面積×高）

4、圓錐（正圓）：

【圓錐（正圓）體積=圓周率×底半徑×底半徑×高/3】

5、角錐：

     【角錐體積=底面積×高/3】

6、球體：

     【球體體積=4/3(圓周率×半徑的三次方)】

7、棱臺：

 　注：V：體積；S1：上表面積；S2：下表面積；H：高。
