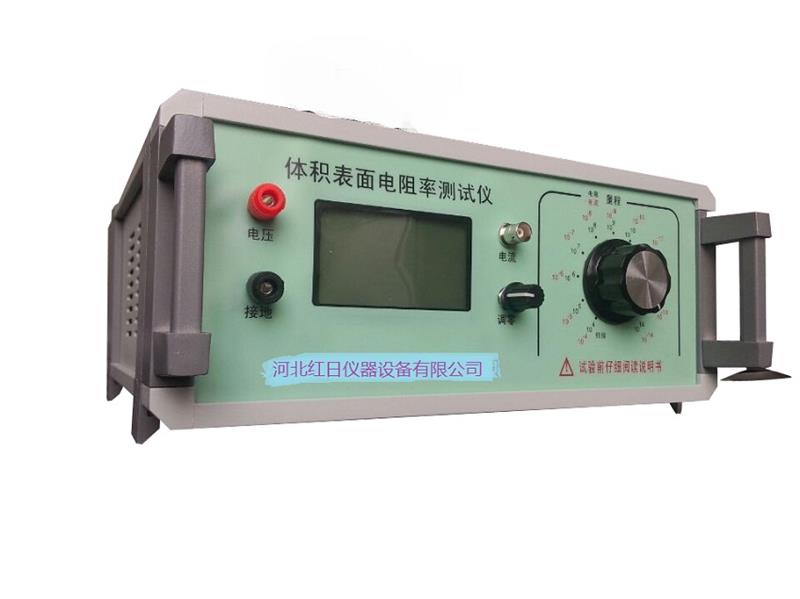

硫化橡膠絕緣電阻率的測定儀

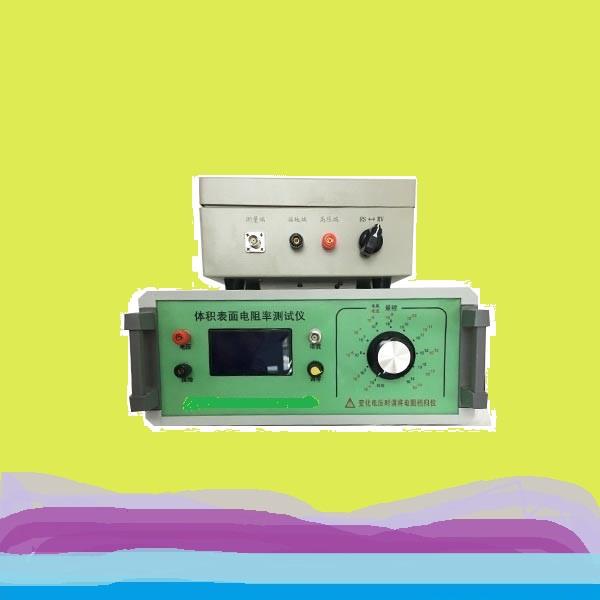

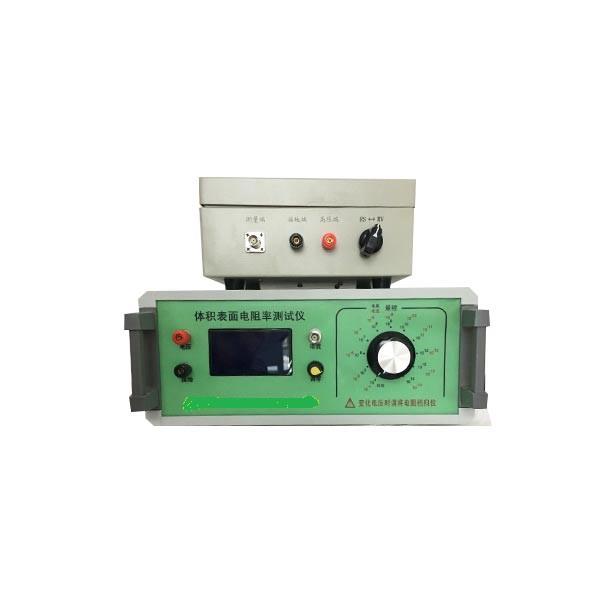

硫化橡膠絕緣電阻率的測定儀  標準配置：

 1、儀器主機 一臺

 2、屏蔽箱一個

 3、試驗電極三個

 4、說明書一本

 5、電源線一條

 6、數據線三條

 7、合格證一份

 8、保修卡一份

硫化橡膠絕緣電阻率的測定儀  使用條件

①環境溫度：0～40℃

②相對溫度：≤70%

③供電電流：交流220V±10%50Hz

三電極接線說明

    測量電阻可用二電極，一個接高壓電極，另一個接電流電極就行了，儀器的地線用于屏蔽用，在測量高電阻時要與屏蔽箱的地相接以防干擾。測量低電阻時可以不用。國家標準GB1410《 固體絕緣材料絕緣體積電阻率和表面電阻率試驗方 法》中推薦一種三電極測量方法：

它是由三個獨立的電極組成:

1.中心為圓柱體,直徑為50mm,標準中沒有規定高度，但一般是40mm

2.圓柱體外為一圓環,圓環內徑為60mm,外徑為80mm,標準中沒有規定高度，但一般是40mm

3.底為一平板,直徑為100mm的圓板.標準中沒有規定厚度，但一般為5mm

如果使用這種三電極測量材料表面電阻或體積電阻，可以按下圖接線：

4.測表面電阻：（電流流過被測量物體表面時測得的電阻）

儀器高壓輸出（紅）接圓環電極

儀器電流輸入端（芯線）接圓柱電極

儀器地（黑，屏蔽線）接圓盤電極

5.測體積電阻：（電流流過被測量物體體內時測得的電阻）

儀器高壓輸出（紅）接圓盤電極

儀器電流輸入端（芯線）接圓柱電極

儀器地（黑，屏蔽線）接圓環電極

根據高溫塑料薄膜的測試需求（溫度適應性、測量精度、樣品兼容性等），以下是選型要點：

?一、核心選型要素?

?測量原理與精度?

?三電極法?：符合 ?GB/T 10518-2006? 標準，適合絕緣材料高溫電阻率測試。

?四探針法?：適用于薄膜類材料，可測方塊電阻和電阻率，支持溫度-電阻曲線分析。

?電阻范圍?：至少覆蓋 ?10?~101?Ω?，高阻值段（>1012Ω）誤差需≤±20%。

?樣品兼容性?

?夾具要求?：薄膜樣品直徑應≥100mm（不足需定制電極）。

?測試方式?：表面電阻與體積電阻需分開測量，且必須先測表面電阻。

?二、推薦對比?

? ?溫度范圍? ?測量原理? ?關鍵優勢? ?適用標準?

?-160℃~500℃三電極法支持介質損耗/介電常數測試，控溫精度±0.5℃GB/T 1409、ASTM D150

?高溫真空/氣氛環境三環電極法 鉑導線防信號衰減，觸摸屏操作便捷GB/T 10518、ASTM

高溫箱集成 四探針法自動繪制溫度-電阻率曲線，適合導電薄膜分析半導體材料標準

?未明確高溫范圍11通用法觸控操作，支持固體/液體/薄膜，   GB/T 1410、ASTM D25711

?

?三、操作注意事項?

?試樣預處理?：確保薄膜表面平整、無損傷，避免雜質干擾。

?環境控制?：多數儀器工作環境為0℃~40℃ ，高溫測試需外接溫控設備。

?數據校準?：定期校驗儀器，高阻值（>1012Ω）段需重點驗證精度。

測量指標

1、電阻測量范圍：1×104Ω ～1×1018Ω。

2、電流測量范圍：2×10-4A～1×10-16A

3、顯 示 方 式：數字液晶顯示

4、內置測試電壓：10V、50V、100V、250V、500V、1000V（任意切換）

5、基本準確度：1% (*注)

6、使用環境： 溫度：0℃～40℃，相對濕度<80%

7、供電形式：AC 220V，50HZ，功耗約5W

8、儀器尺寸：285ｍｍ×245ｍｍ×120 mm

9、質量： 約5KG

定義

下列定義適用于本標準。

體積電阻volume resistance

在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計。

注：除非另有規定，體積電阻是在電化一分鐘后測定。

體積電阻率volume resistivity

在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

注：體積電阻率的SI單位是。' m。 實際上也使用。cm這一單位。

表面電阻surface resistance

在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電極上可能形成的極化忽略不計。

注1：除非另有規定，表面電阻是在電化一分鐘后測定。

注2：通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分。

表面電阻率surface resistivity

在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大小是不重要的。

注：表面電阻率的SI單位是0。 實際上有時也用 “歐每平方單位”來表示。

電極electrodes

電極是具有一定形狀、尺寸和結構的與被測試樣相接觸的導體。

注：絕緣電阻是加在與試樣相接觸的兩電極之間的直流電壓與通過兩電極的總電流之商。絕緣電阻取決于試樣的表面電阻和體積電阻（見GB/T10064一一2006）。

符合標準：

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 10581-2006《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008《硫化橡膠 絕緣電阻率的測定》

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》

GB/T 12703.4-2010《紡織品 靜電性能的評定 第４部分：電阻率》

GB/T 10064-2006_《測定固體絕緣材料絕緣電阻的試驗方法》

重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因?yàn)榻^緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因?yàn)殡妶鰪?qiáng)度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因?yàn)轶w積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。

條件處理

試樣的處理?xiàng)l件取決于被試材料，這些條件應在材料規范中規定。

推薦按GB/T 10580一2003進行條件處理；由各種鹽溶液所產生的相對溫度在IEC 60260中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數式的。因此必須在規定的條件下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數月才能達到平衡。

說明

　　①電阻率ρ不僅和導體的材料有關，還和導體的溫度有關。在溫度變化不大的范圍內，幾乎所有金屬的電阻率隨溫度作線性變化，即ρ=ρo(1+at)。式中t是攝氏溫度，ρo是O℃時的電阻率，a是電阻率溫度系數。

　　②由于電阻率隨溫度改變而改變，所以對于某些電器的電阻，必須說明它們所處的物理狀態。如一個220V

　　100W電燈燈絲的電阻，通電時是484歐姆，未通電時只有40歐姆左右。

　　③電阻率和電阻是兩個不同的概念。電阻率是反映物質對電流阻礙作用的屬性，電阻是反映物體對電流阻礙作用的屬性。

電阻率的測量方法和精度

　　1、方法：測量高電阻常用的方法是直接法和比較法.

　　直接法是測量加在試樣上的直流電壓和流過試樣的電流而求得試樣電阻.直接法主要有檢流計法和直流放大法（高阻計法）比較法主要有檢流計法和電橋法.

　　2、精度：對于大于10的10Ω的電阻,儀器誤差應在±20%的范圍內；對于不大于10的10Ω的電阻,儀器誤差應在±10%的范圍內.

　　3、保護：測量儀器用的絕緣材料一般只具有與被測材料差不多的性能.試樣的測試誤差可以由下列原因產生：

　　①外來寄生電壓引起的雜散電流通渠道.通常不知道它的大小,并且有漂移的特點；

　　②測量線路的絕緣材料與試樣電阻標準電阻器或電流測量裝置的并聯.

符合標準

GB/T 1410-2006、GB 12014、GB/T 20991-2007、GB 4385-1995、GB 12158-2006、GB 4655-2003、GB/T 12703.4-2010、GB/T 12703.6-2010、GB 13348-2009、GB/T 15738-2008、GB/T 18044-2008、GB/T 18864-2002、GB/T 22042-2008、GB/T 22043-2008、GB/T 24249-2009、GB 26539-2011、GB/T 26825-2011、GB 50515-2010、GB 50611-2010、GJB 105-1998-Z、GJB 3007A-2009、GJB 5104-2004

公司承諾：

1.購機前，我們專門派技術人員為您設計的流程和方案

2.購機后，將免費指派技術人員為您調試安裝

3.整機保修一年，產品終身維護

4.常年供應設備的易損件及耗品確保儀器能長期使用

5、售后管理：我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護

6、物流情況：及時提供貨源，確保全國范圍內2-10內到貨，持續穩定地為代理商做全面服務工作，提供合理的運作空間。公司有專業的技術人員為您安裝指導。

7、軟件升級：終生免費提供新版本控制軟件。

8、安裝培訓:儀器包裝內附有說明書，專業培訓人員為客戶指定操作者講解儀器正常操作流程、操作注意事項及儀器的日常維護要求；也可以根據客戶要求提供上門培訓服務。

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。
