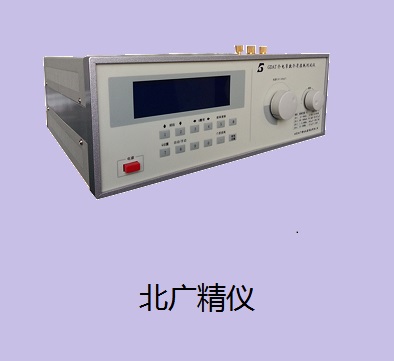

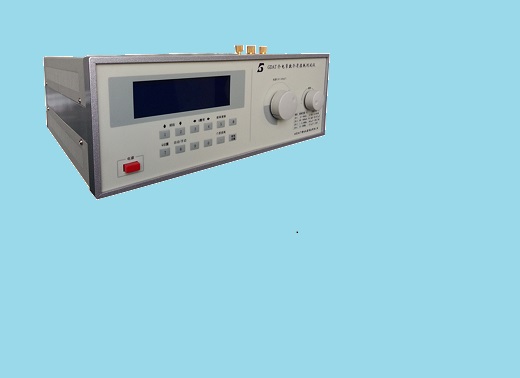

GBT 1409-2006高頻介電常數和介質損耗因數測試儀

GBT 1409-2006高頻介電常數和介質損耗因數測試儀  特點：

雙掃描技術 - 測試頻率和調諧電容的雙掃描、自動調諧搜索功能。

雙測試要素輸入 - 測試頻率及調諧電容值皆可通過數字按鍵輸入。

雙數碼化調諧 - 數碼化頻率調諧，數碼化電容調諧。

自動化測量技術 -對測試件實施 Q 值、諧振點頻率和電容的自動測量。

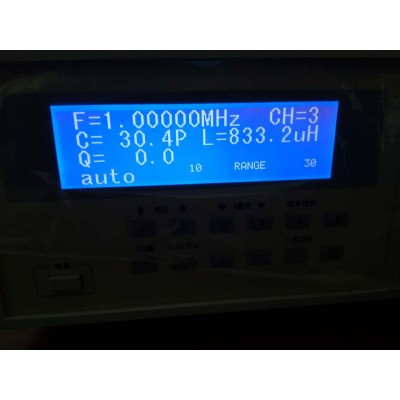

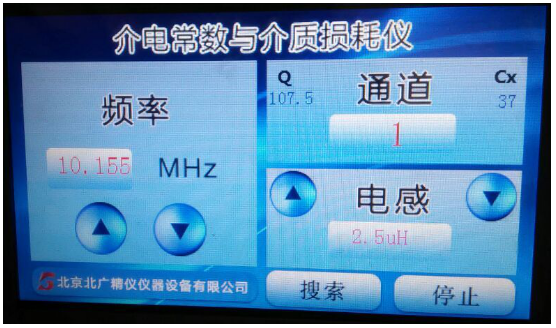

全參數液晶顯示 – 數字顯示主調電容、電感、 Q 值、信號源頻率、諧振指針。

DDS 數字直接合成的信號源 -確保信源的高葆真，頻率的高精確、幅度的高穩定。

計算機自動修正技術和測試回路優化 —使測試回路 殘余電感減至低，治療 Q 讀數值在不同頻率時要加以修正的困惑。

GBT 1409-2006高頻介電常數和介質損耗因數測試儀  工作特性

   1．Q值測量

  a．Q值測量范圍：2～1023；

  b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；

   2．電感測量范圍

3．電容測量

   注：大于直接測量范圍的電容測量見使用方法。

   4．信號源頻率覆蓋范圍

   5．Q合格指示預置功能：預置范圍：5～1000

   6．Q表正常工作條件

   a. 環境溫度：0℃～+40℃；

   b．相對濕度：<80％；

   c．電源：220V±22V，50Hz±2.5Hz。

   7．其他

   a．消耗功率：約25W；

   b．凈重：約7kg；

   c.外型尺寸：（寬×高×深）mm：380×132×280。

使用方法

高頻Q表是多用途的阻抗測量儀器，為了提高測量精度，除了使Q表測試回路本身殘余參量盡可能地小，使耦合回路的頻響盡可能地好之外，還要掌握正確的測試方法和殘余參數修正方法。

1．測試注意事項

a．本儀器應水平安放；

b．如果你需要較精確地測量，請接通電源后，預熱30分鐘；

c．調節主調電容或主調電容數碼開關時，當接近諧振點時請緩調；

d．被測件和測試電路接線柱間的接線應盡量短，足夠粗，并應接觸良好、可靠，以減少因接線的電阻和分布參數所帶來的測量誤差；

e．被測件不要直接擱在面板頂部，離頂部一公分以上，必要時可用低損耗的絕緣材料如聚苯乙烯等做成的襯墊物襯墊；

f．手不得靠近試件，以免人體感應影響造成測量誤差，有屏蔽的試件，屏蔽罩應連接在低電位端的接線柱。

2．高頻線圈的Q值測量（基本測量法）

電感：

線圈號    測試頻率    Q值    分布電容p       電感值

  9         100KHz      98       9.4           25mH

  8         400KHz     138       11.4        4.87mH

  7         400KHz    202       16           0.99mH

  6           1MHz     196       13          252μH

  5           2MHz     198       8.7        49.8μH

  4         4.5MHz    231       7             10μH

  3          12MHz      193     6.9         2.49μH

  2          12MHz      229     6.4        0.508μH

  1   25MHz，50MHz   233，211    0.9       0.125μH

工頻介電常數測試儀參數：

測量范圍及誤差

    本電橋的環境溫度為20±5℃，相對濕度為30％－80％條件下，應滿足

下列表中的技術指示要求。

    在Cn＝100pF    R4＝3183.2（W）（即10K/π）時

    測量項目       測量范圍             測量誤差

    電容量Cx       40pF--20000pF      ±0.5%  Cx±2pF

    介質損耗tgd      0～1              ±1.5％tgdx±0.0001

    在Cn＝100pF      R4＝318.3（W）（即1K/π）時

    測量項目       測量范圍             測量誤差

    電容量Cx       4pF--2000pF      ±0.5%  Cx±3pF

    介質損耗tgd      0～0.1          ±1.5％tgdx±0.0001

測試注意事項

a．本儀器應水平安放；

b．如果你需要較精確地測量，請接通電源后，預熱30分鐘；

c．調節主調電容或主調電容數碼開關時，當接近諧振點時請緩調；

d．被測件和測試電路接線柱間的接線應盡量短，足夠粗，并應接觸良好、可靠，以減少因接線的電阻和分布參數所帶來的測量誤差；

e．被測件不要直接擱在面板頂部，離頂部一公分以上，必要時可用低損耗的絕緣材料如聚苯乙烯等做成的襯墊物襯墊；

f．手不得靠近試件，以免人體感應影響造成測量誤差，有屏蔽的試件，屏蔽罩應連接在低電位端的接線柱。

試樣上不加電極

 表面電導率很低的試樣可以不加電極而將試樣插人電極系統中測量，在這個電極系統中，試樣的一側或兩側有一個充滿空氣或液體的間隙。

 平板電極或圓柱形電極結構的電容計算公式由表 3給出。

 下面兩種型式的電極裝置特別合適

1 空氣填充測微計電極

 當試樣插人和不插人時，電容都能調節到同一個值 ，不需進行測量系統的電氣校正就能測定電容率。電極系統中可包括保護電極.

2 流體排出法

 在電容率近似等于試樣的電容率，而介質損耗因數可以忽略的一種液體內進行測量，這種測量與試樣厚度測量的精度關系不大。當相繼采用兩種流體時，試樣厚度和電極系統的尺寸可以從計算公式中消去

 試樣為與試驗池電極直徑相同的圓片，或對測微計電極來說，試樣可以比電極小到足以使邊緣效應忽略不計 在測微計電極中，為了忽略邊緣效應，試樣直徑約比測微計電極直徑小兩倍的試樣厚度。

試驗報告

 試驗報告中應給出下列相關內容:

 絕緣材料的型號名稱及種類、供貨形式、取樣方法、試樣的形狀及尺寸和取樣 日期(并注明試樣厚度和試樣在與電極接觸的表面進行處理的情況);

 試樣條件處理的方法和處理時間;

 電極裝置類型，若有加在試樣上的電極應注明其類型;

 測量儀器;

 試驗時的溫度和相對濕度以及試樣的溫度;

 施加的電壓;

 施加的頻率;

 相對電容率ε(平均值);

 介質損耗因數 tans(平均值);

 試驗 日期 ;

 相對電容率和介質損耗因數值以及由它們計算得到的值如損耗指數和損耗角，必要時，應給出與溫度和頻率的關系。

玻璃的損耗

復雜玻璃中的介質損耗主要包括三個部分：電導耗、松弛損耗和結構損耗。哪一種損耗占優勢，取決于外界因素溫度和電場頻率。高頻和高溫下，電導損耗占優勢：在高頻下，主要的是由弱聯系離子在有限范圍內移動造成的松弛損耗：在高頻和低溫下，主要是結構損耗，其損耗機理目前還不清楚，可能與結構的緊密程度有關。般來說，簡單玻璃的損耗是很小的，這是因為簡單玻璃中的“分子”接近規則的排列，結構緊密，沒有弱聯系的松弛離子。在純玻璃中加人堿金屬化物后。介質損耗大大增加，并且隨著加人量的增大按指數規律增大。這是因為堿性氧化物進人玻璃的點陣結構后，使離子所在處點陣受到破壞，結構變得松散，離子活動性增大，造成電導損耗和松弛損耗增加。

測量方法的選擇：

 測量電容率和介質損耗因數的方法可分成兩種:零點指示法和諧振法。

1 零點指示法適用于頻率不超過50 MHz時的測量。測量電容率和介質損耗因數可用替代法;也就是在接人試樣和不接試樣兩種狀態下，調節回路的一個臂使電橋平衡。通常回路采用西林電橋、變壓器電橋(也就是互感藕合比例臂電橋)和并聯 T型網絡。變壓器電橋的優點:采用保護電極不需任何外加附件或過多操作，就可采用保護電極;它沒有其他網絡的缺點。

2 諧振法適用于10 kHz一幾百MHz的頻率范圍內的測量。該方法為替代法測量，常用的是變電抗法。但該方法不適合采用保護電極。

 注:典型的電橋和電路示例見附錄。附錄中所舉的例子自然是不全面的，敘述電橋和側量方法報導見有關文獻和該種儀器的原理說明書。
