GB/T 18864-2002 硫化橡膠 工業用抗靜電和導電產品試驗儀

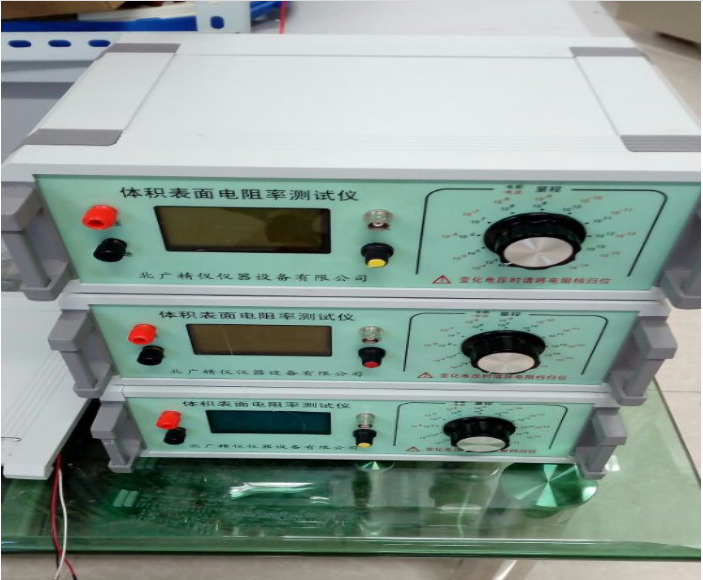

GB/T 18864-2002 硫化橡膠 工業用抗靜電和導電產品試驗儀  絕緣材料電阻率測定儀既可測量超高電阻，又可測極微弱電流。采用了大規模集成電路技 術，使儀器體積小、重量輕、準確度高。以數字液晶顯示電阻并同時直接顯示流過被測電阻的電流。電阻量程從1×104Ω ～1×1018Ω， 電流測量范圍 為2 ×10-4A ～1 ×10-16A。機內測試電壓為DC10V、50V、100V、250V、500V、1000V。

GB/T 18864-2002 硫化橡膠 工業用抗靜電和導電產品試驗儀  標準配置：

序號    配置    數量    單位

1      主機      1    臺

2      屏蔽箱    1    臺

3      電極      1    套

4      測試線+電源線    5    條

5      說明書+合格證    2    份

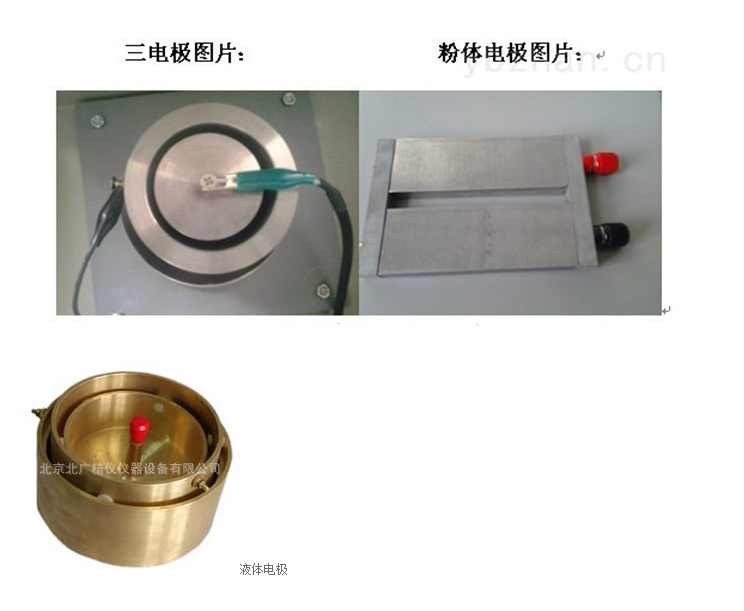

儀器配不同的測量電極可以測量不同材料（固體、粉體或液體）的體積電阻率和表面電阻率或電導率。

報告

報告應至少包括下述情況：

a) 電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b) 電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c) 電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d) 電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e) 電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f) 電阻率測試儀（電阻率測定儀）測量方法；

g) 電阻率測試儀（電阻率測定儀）施加電壓；

h) 電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注 2 ： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。 在這個電化時 間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。 當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i) 表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

符合標準

GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004

試樣處置

電極之間或測量電極與大地之間的雜散電流對于測試儀器的讀數沒有明顯的影響這一點很重要。 測試時加電極到試樣上和安放試樣時均要極為小心，以免可能產生對測試結果有不良影響的雜散電流通道。

測量表面電阻時，不要清洗表面，除非另有協議或規定。 除了同二材料的另 一個試樣的未被觸模過 的表面可觸及被測試樣外，表面被測部分不應被任何東西觸及。

工作原理

根據歐姆定律,被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定,通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出,由于電流I是與電阻成反比,而不是成正比,所以電阻的顯示值是非線性的,即電阻無窮大時,電流為零,即表頭的零位處是∞,其附近的刻度非常密,分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時,其電壓V也會有些變化,所以普通的高阻計是精度差,分辨率低。

本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I,通過內部的大規模集成電路完成電壓除以電流的計算,然后把所得到的結果經過A/D轉換后以數字顯示出電阻值,即便是電阻兩端的電壓V和流過電阻的電流I是同時變化,其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變而變,所以,即使測量電壓,被測量電阻,電源電壓等發生變化對其結果影響不大,其測量精度很高,從理論上講其誤差可以做到零,而實際誤差可以做到千分之幾或萬分之幾。

條件處理

試樣的處理?xiàng)l件取決于被試材料，這些條件應在材料規范中規定。

推薦按 GB/T 10580一2003 進行條件處理；由各種鹽溶液所產生的相對溫度在 IEC 60260 中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。 這種變化是指數式的。 因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。 由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度 對體積電阻率的影響需要延長處理期。 吸收水分后通常會降低體積電阻。 有些試樣可能需要處理數月 才能達到平衡。

使用條件

①環境溫度： 0～40℃

②相對溫度：≤70%

③供電電流：交流 220V±10%50Hz

保護

組成測量線路的絕緣材料，好應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原 因產生：

a) 外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b) 具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路。 使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技術來實現。

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這 些保護導體聯接在一起，組成保護系統并與測量端形成蘭端網絡。當線路聯接恰當時，所有外來寄生電 壓產生的雜散電流被保護系統分流到測量電路以外，任一測量瑞到保護系統的絕緣電阻與一電阻低得 多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償?shù)簦?/span> 這樣的電動勢在測量中不會引人顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此， 這個電阻宜至少為電流測量裝置電阻的10倍，好為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位，不過電橋中的→個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍，好為100倍。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏 度許可范圍內指示出元窮大的電阻。如果有一些己知電阻值的標準電阻，則可用來檢查設備運行是否良好。

測試電壓（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V, 10000 V 和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

意義

1 通常，絕緣材料用于將電氣系統的各部件相互絕緣和對地絕緣;固體絕緣材料還起機械支撐作用。對于這些用途，一般都希望材料具有盡可能高的絕緣電阻，有均勻一致的、得到認可的機械、化學和耐熱性能。表面電阻隨濕度變化很快，而體積電阻隨溫度變化卻很慢，盡管其 終的變化也許較大

2 體積電阻率能被用作選擇特定用途絕緣材料的一個參數。電阻率隨溫度和濕度的變化而顯著變化，因此在為一些運行條件而設計時必須對其了解。體積電阻率的測量常被用于檢查絕緣材料生產是否始終如一，或檢測能影響材料質量而又不能用其他方法檢測到的導電雜質

3  一直流電壓加在與試樣相接觸的兩電極之間時，通過試樣的電流會漸近地減小到一個穩定值。電流隨時間的減小 可能是 由于電介質極化和可動離子位移到電極所致。對于體積電阻率小 于loll n"m的材料，其穩定狀態通常在一分鐘內達到，因此，經過這個電化時間后測定電阻。對于體積電阻率較高的材料，電流減小的過程可能會持續到幾分鐘、幾小時、幾天甚至幾星期。因此對于這樣的材料，采用較長的電化時間，且如果合適，可用體積電阻率與時間的關系來描述材料的特性.

4 由于或多或少的體積電導總是要被包括到表面電導測試中去，因此不能精確而只能近似地測量表面電阻或表面電導。測得的值主要反映被側試樣表面污染的特性。而且試樣的電容率影響污染物質的沉積，它們的導電能力義受試樣的表面特性所影響。。因此，表面電阻率不是一個真正意義的材料特性，而是材料表面含有污染物質時與材料特性有關的一個參數。

    某些材料如層壓材料在表面層和內部可能有很不同的電阻率，因此測量清潔的表面的內在性能是有意義的。應完整地規定為獲得一致的結果而進行清潔處理的程序，并要記錄清潔過程中溶劑或其他因素對于表面特性可能產生的影響。

 表面電阻，特別是當它較高時，常以不規則方式變化，且通常非常依賴于電化時間。因此，測量時通常規定一 分鐘的電化時間。

主要特點

    電阻測量范圍 1×104Ω ～1×1018 Ω；

    電流測量范圍 2×10-4Ａ ～1×10-16Ａ；

    體積小、重量輕、準確度高；

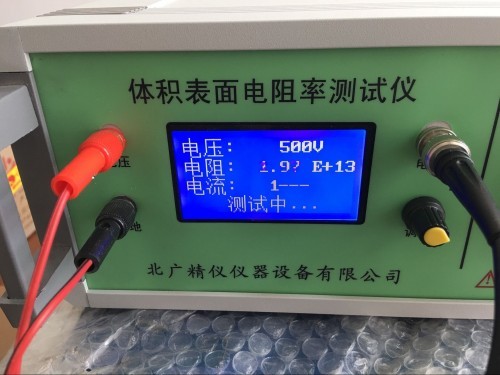

    獨特的被測電阻、和流過電阻的電流雙顯示，使操作測量更加方便；

    性能穩定、讀數方便；

    既能測電阻又能測電流；

    測試電壓有六種選擇DC10V、50V、100V、250V、500V、1000V；

使用操作簡便，在任何電阻量程和測試電壓下均直接讀顯示數字結果，免去要乘以一個系數的麻煩，使測量超高電阻就如用萬用表測量普通電阻樣簡便。

表面電阻率 surface resistivity

 在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大

小是不重要 的。

 注 :表 面 電 阻 率 的 S1單 位 是 Q。實 際 上 有 時 也 用 “歐 每 平 方 單 位 ”來 表 示 。

電極 electrodes

電極是具有一定形狀 、尺寸和結構的與被測試樣相接觸的導體。

注:絕緣電阻是加在與試樣相接觸的兩電極之間的直流電壓與通過兩電極的總電流之商 絕緣電阻取決于試樣的表面電阻和體積電阻(見GB/T 10064-2006)

溫度影響

溫度對不同物質的電阻值均有不同的影晌。

導電體 在接近室溫的溫度，良導體的電阻值，通常與溫度成線性關系：

ρ=ρ0(1+αt)

上式中的 a 稱為電阻的溫度系數。

未經摻雜的半導體的電阻隨溫度升高而下降：

有摻雜的半導體變化較為復雜。當溫度從 零度上升，半導體的電阻先是減少，到了絕大部分的帶電粒子 （電子或電洞/空穴） 離開了它們的載體后，電阻會因帶電粒子的活動力下降而隨溫度稍為上升。當溫度升得更高，半導體會產生新的載體 （和未經摻雜的半導體一樣） ，原有的載體 （因滲雜而產生者） 重要性下降，于是電阻會再度下降。

絕緣體和電解質 絕緣體和電解質的電阻與溫度的關系一般不成比例，而且不同物質有不同的變化，故不在此列出概括性的算式。

注意事項

儀器使用前請仔細閱讀以下內容，否則將造成儀器損壞或電擊情況。

1.檢查儀器后面板電壓量程是否置于10V檔，電流電阻量程是否置于104檔。

2.接通電源調零，（注意此時主機不得與屏蔽箱線路連接）在“Rx”兩端開路的情況下，調零使電流表的顯示為0000。然后關機。

3.將待測試樣平鋪在不保護電極正中央，然后用保護電極壓住樣品，再插入被保護電極（不保護電極、保護電極、被保護電極應同軸且確認電極之間無短路）。

4.測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊，

5.接好測試線，將測試線將主機與屏蔽箱連接好。量程置于104檔，打開主機后面板電源開關按鈕。從儀器后面板調電壓按鈕到所要求的測量電壓。(比如：GBT 1692-2008 硫化橡膠 絕緣電阻率的測定 標準中注明要求在500V電壓進行測定，那么電壓就要升到500V)

6.電流電阻量程按鈕從低檔位逐漸撥高檔，每撥一次停留1-2秒觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置。測量?jī)x器有顯示值時應停下，在1min的電化時間后測量電阻，當前的數字乘以檔次即是被測電阻。

7.測試完畢先將量程撥至（104）檔，然后將測量電壓撥至10V檔， 后將測試按鈕撥到中央位置后關閉電源。然后進行下一次測試。

8.應在“Rx”兩端開路時調零，一般一次調零后在測試過程中不需再調零。

9.禁止將“RX”兩端短路，以免微電流放大器受大電流沖擊。

10.不得在測試過程中不要隨意改動測量電壓。

11.測量時從低次檔逐漸撥往高次檔。

12.接通電源后，手指不能觸及高壓線的金屬部分。

13.不得測試過程中不能觸摸微電流測試端。

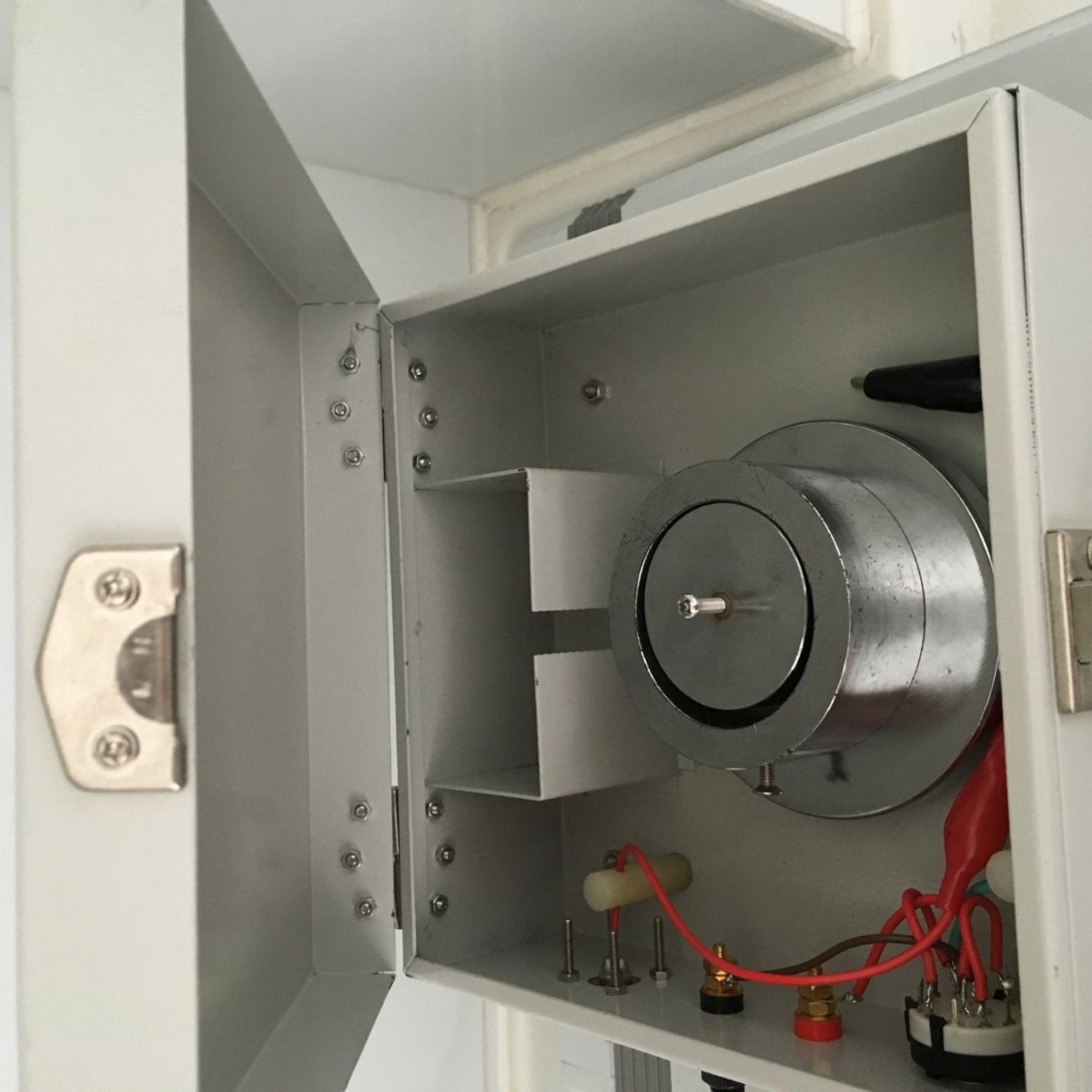

14.在測量高阻時，應采用屏蔽盒將被測物體屏蔽。

15.嚴禁在試測過程隨意改變電壓量程及在通電過程中打開主機。

16.嚴禁電流電阻量程未在104檔及電壓在10V檔，更換試樣。
