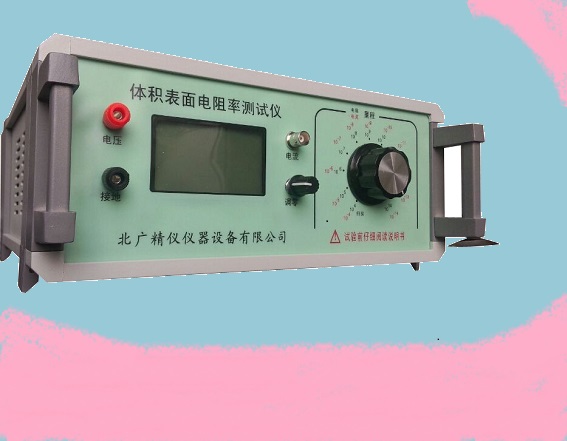

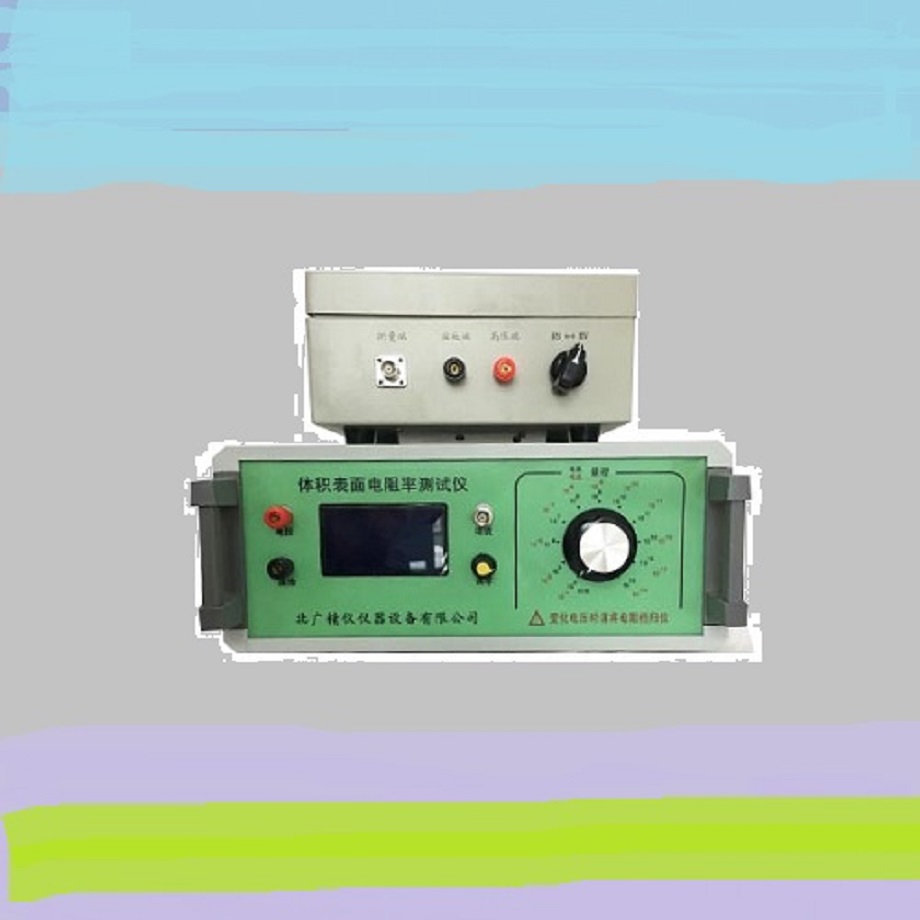

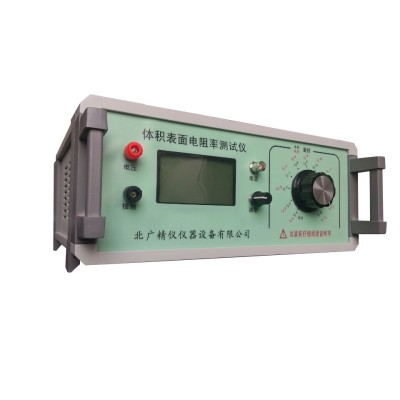

ASTM D257-99絕緣材料的直流電阻或電導試驗儀  工作原理

        根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

       本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

ASTM D257-99絕緣材料的直流電阻或電導試驗儀  符合標準：

GB/T 1410-2006 固體絕緣材料 體積電阻率和表面電阻率試驗方法

GB 12014 防靜電工作服

GB/T 20991-2007 個體防護裝備 鞋的測試方法

GB 4385-1995 防靜電鞋、導電鞋技術要求

GB 12158-2006 防止靜電事故通用導則

GB 4655-2003 橡膠工業靜電安全規程

GB/T 12703.4-2010 紡織品 靜電性能的評定 第4部分 電阻率

GB/T 12703.6-2010 紡織品 靜電性能的評定 第6部分 纖維泄漏電阻

GB 13348-2009 液體石油產品靜電安全規程

GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗方法

GB/T 18044-2008 地毯 靜電習性評價法 行走試驗

GB/T 18864-2002 硫化橡膠 工業用抗靜電和導電產品 電阻極限范圍

GB/T 22042-2008 服裝 防靜電性能 表面電阻率試驗方法

GB/T 22043-2008 服裝 防靜電性能 通過材料的電阻（垂直電阻）試驗方法

GB/T 24249-2009 防靜電潔凈織物

GB 26539-2011 防靜電陶瓷磚 Antistatic ceramic tiles

GB/T 26825-2011 抗靜電防腐膠

GB 50515-2010 導（防）靜電地面設計規范

GB 50611-2010 電子工程防靜電設計規范

GJB 105-1998-Z 電子產品防靜電放電控制手冊

GJB 3007A-2009 防靜電工作區技術要求

GJB 5104-2004 無線電引信風帽用防靜電涂料及風帽靜電性能通用要求

電導和電導率是什么關系：

電導率，物理學概念，指在介質中該量與電場強度之積等于傳導電流密度。對于各向同性介質，電導率是標量；對于各向異性介質，電導率是張量。生態學中，電導率是以數字表示的溶液傳導電流的能力。單位以西門子每米（S/m）表示。

（1）英文：conductivity(orspecific conductance)

（2）定義：電阻率的倒數為電導率，用希臘字母κ表示（或者γ[1]），κ=1/ρ。除非特別指明，電導率的測量溫度是標準溫度（ 25 °C ）。

（3）單位：在國際單位制中，電導率的單位稱為西門子/米（S/m），其它單位有：MS/m，S/cm，μS/cm。1S/m=1000mS/m=1000000μS/m=10mS/cm=10000μS/cm。

（4）說明：電導率的物理意義是表示物質導電的性能。電導率越大則導電性能越強，反之越小。另外，不少人將電導跟電導率混淆：電導是電阻的倒數，電導率是電阻率的倒數。

參數

01電阻測量范圍1×104Ω ～1×1018 Ω

 02電流測量范圍2×10-4Ａ ～1×10-16Ａ

 03顯 示 方 式數字液晶顯示

 04內置測試電壓10V 、50V、100V、250、500、1000V（任意切換）

 05基本準確度1% (*注)

 06使用環境溫度：0℃～40℃，相對濕度<80%

 07供電形式AC 220V，50HZ，功耗約5W

 08儀器尺寸285ｍｍ× 245ｍｍ× 120 mm

 09儀器質量約5KG

所有立體圖形外面的面積之和叫做它的表面積。如：

1、圓柱體表面積為：S=C底*h + 2πR^2，S=2πR*h + 2πR^2。

（“C底”為底面圓的周長，R為底面圓的半徑）

2、棱柱體表面積：S=S側+ 2*S底

3、圓柱體表面積（“U底”為底面圓的周長，R為底面圓的半徑）

S=U底*h + 2πR^2

S=2πR*h + 2πR^2

4、棱錐體表面積（n為棱錐的斜棱條數，即側面數）

S=n*S側(三角形) + S底

5、圓錐體表面積

S=S扇 + S底

S=1/2*L(母線)*2πR + πR^2

6、棱臺體表面積（n為棱錐的棱條數，即側面數）

S=n*S側(梯) + S上底 + S下底

7、圓臺體表面積

注：設r為上底半徑，R為下底半徑，L為圓臺母線；虛設a 為小扇形母線，則大扇形母線長為（a+L）

S=S側(扇環) + S上底 + S下底

S=π(r^2+R^2+rl+Rl)=πr^2+πR^2+πrl+πRl

8、球體表面積：S=4πR^2

二、體積，幾何學專業術語，是物件占有多少空間的量。體積的國際單位制是立方米。一件固體物件的體積是一個數值用以形容該物件在三維空間所占有的空間。一維空間物件（如線）及二維空間物件（如正方形）在三維空間中都是零體積的。

下面是各種不同圖形體積計算公式：

1、長方體：

    （長方體體積=長×寬×高）

2、正方體：

     （正方體體積=棱長×棱長×棱長）

3、圓柱（正圓）：

     【圓柱（正圓）體積=圓周率×(底半徑×底半徑)×高】

以上立體圖形的體積都可歸納為：

     （底面積×高）

4、圓錐（正圓）：

【圓錐（正圓）體積=圓周率×底半徑×底半徑×高/3】

5、角錐：

     【角錐體積=底面積×高/3】

6、球體：

     【球體體積=4/3(圓周率×半徑的三次方)】

7、棱臺：

 　注：V：體積；S1：上表面積；S2：下表面積；H：高。

擴展資料：

體積計算方法：

體積公式是用于計算體積的公式，即計算各種幾何體體積的數學算式。比如：圓柱、棱柱、錐體、臺體、球、橢球等。

體積公式：計算各種由平面和曲面所圍成。

一般來說一個幾何體是由面、交線（面與面相交處）、交點（交線的相交處或是曲面的收斂處）而構成的圖形的體積的數學算式

使用條件

①環境溫度： 0～40℃

②相對溫度：≤70%

③供電電流：交流 220V±10%50Hz

注意事項

儀器使用前請仔細閱讀以下內容，否則將造成儀器損壞或電擊情況。

1.檢查儀器后面板電壓量程是否置于10V檔，電流電阻量程是否置于104檔。

2.接通電源調零，（注意此時主機不得與屏蔽箱線路連接）在“Rx”兩端開路的情況下，調零使電流表的顯示為0000。然后關機。

3.將待測試樣平鋪在不保護電極正中央，然后用保護電極壓住樣品，再插入被保護電極（不保護電極、保護電極、被保護電極應同軸且確認電極之間無短路）。

4.測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊，

5.接好測試線，將測試線將主機與屏蔽箱連接好。量程置于104檔，打開主機后面板電源開關按鈕。從儀器后面板調電壓按鈕到所要求的測量電壓。(比如：GBT 1692-2008 硫化橡膠 絕緣電阻率的測定 標準中注明要求在500V電壓進行測定，那么電壓就要升到500V)

6.電流電阻量程按鈕從低檔位逐漸撥高檔，每撥一次停留1-2秒觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置。測量儀器有顯示值時應停下，在1min的電化時間后測量電阻，當前的數字乘以檔次即是被測電阻。

7.測試完畢先將量程撥至（104）檔，然后將測量電壓撥至10V檔， 后將測試按鈕撥到中央位置后關閉電源。然后進行下一次測試。

8.應在“Rx”兩端開路時調零，一般一次調零后在測試過程中不需再調零。

9.禁止將“RX”兩端短路，以免微電流放大器受大電流沖擊。

10.不得在測試過程中不要隨意改動測量電壓。

11.測量時從低次檔逐漸撥往高次檔。

12.接通電源后，手指不能觸及高壓線的金屬部分。

13.不得測試過程中不能觸摸微電流測試端。

14.在測量高阻時，應采用屏蔽盒將被測物體屏蔽。

15.嚴禁在試測過程隨意改變電壓量程及在通電過程中打開主機。

16.嚴禁電流電阻量程未在104檔及電壓在10V檔，更換試樣。

表面 電阻 surface resistance

 在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電

極上 可能形 成的極化忽略不計 。

 注 1:除 非 另 有 規 定 ，表 面 電 阻 是 在 電 化 一 分 鐘 后 測 定

 注 2 通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分

 表面電阻率 surface resistivity

 在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大

小是不重要 的。

 注 :表 面 電 阻 率 的 S1單 位 是 Q。實 際 上 有 時 也 用 “歐 每 平 方 單 位 ”來 表 示 。

標準：GB/T 1410-2006《 塑料薄膜電阻率測定儀固體絕緣材料體積電阻率和表面電阻率試驗方法》

 GB/T 1410-2006本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法

 體積電阻和表面電阻的試驗都受到下列因素影響:施加電壓的大小和時間;電極的性質和尺寸;在

試樣處理和測試過程中周 圍大氣條件 和試 樣的溫度 、濕度 。

體積電阻 volume resistance

 在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計

 注:除非另有規定，體積電阻是在電化一分鐘后測定

 體積電阻率：在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

 注:體積電阻率的SI單位是12 "m。實際上也使用 fE " cm這一單位。

電極 electrodes

電極是具有一定形狀 、尺寸和結構的與被測試樣相接觸的導體。

注:絕緣電阻是加在與試樣相接觸的兩電極之間的直流電壓與通過兩電極的總電流之商 絕緣電阻取決于試樣的表面電阻和體積電阻(見GB/T 10064-2006)

試樣

7.1 體積電阻率

為測定體積電阻率，試樣的形狀不限，只要能允許使用第三電極來抵消表面效應引起的誤差即可。對于表面泄漏可忽略不計的試樣，測量體積電阻時可去掉保護，只要己證明去掉保護對結果的影響可忽 略不計。

在被保護電極與保護電極之間的試樣表面上的間隙要有均勻的寬度，并且在表面泄漏不致于引起 測量誤差的條件下間隙應盡可能的窄。lmm的間隙通常為切實可行的 小間隙。

圖2及圖3給出了三電極裝置的例子。在測量體積電阻時，電極1是被保護電極，電極2為保護電 極，電極3為不保護電極。被保護電極的直徑d1（圖2）或長度l1（圖3）應至少為試樣厚度h的10倍，通 常至少為25mm。不保護電極的直徑d4（或長度［4）和保護電極的外直徑d3（或保護電極兩外邊緣之間 的長度［3）應該等于保護電極的內徑d2（或保護電極兩內邊緣之間的長度lz）加上至少2倍的試樣厚度。

7.2 表面電阻率

為測定表面電阻率，試樣的形狀不限，只要允許使用第三電極來抵消體積效應引起的誤差即可。推薦使用圖2及圖3所示的三電極裝置。用電極1作為被保護電極，電極3作為保護電極，電極2作為不 保護電極。可直接測量電極1和2之間表面間隙的電阻。這樣測得的電阻包括了電極1和2之間的表面電阻和這兩個電極間的體積電阻。然而，對于很寬范圍的環境條件和材料性能，當電極尺寸合適時， 體積電阻的影響可忽略不計。為此，對于圖2和圖3所示的裝置，電極的間隙寬度g至少應為試樣厚度 的2倍，一般說來，1mm為切實可行的 小間隙。被保護電極尺寸d1（或長度l1）應至少為試樣厚度h 的10倍，通常至少為25mm。

也可以使用條形電極或具有合適尺寸的其他裝置。

注：由于通過試樣內層的電流的影響，表面電阻率的計算值與試樣和電極的尺寸有很大的關系，因此，為了測定時可進行比較，推薦使用與圖2所示的電極裝置的尺寸相一致的試樣，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm
