GB/T 22043-2008 服裝 防靜電性能 通過材料的電阻(垂直電阻)試驗方法

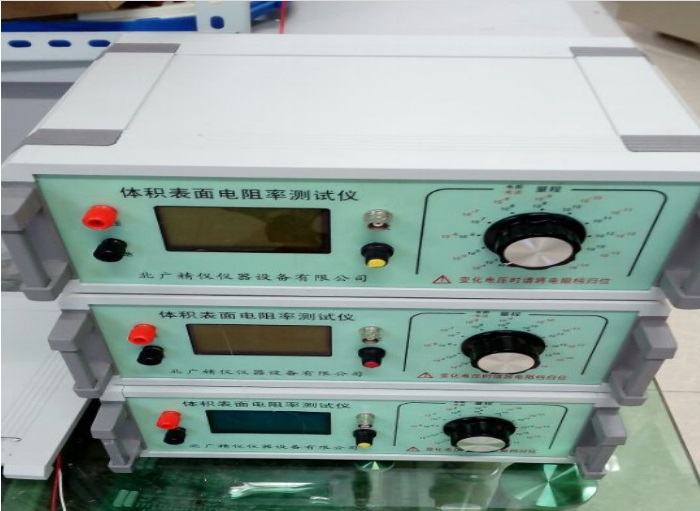

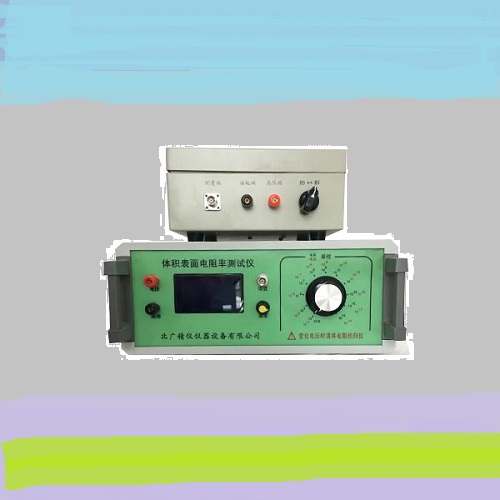

GB/T 22043-2008 服裝 防靜電性能 通過材料的電阻(垂直電阻)試驗方法  產品特點：

本儀器具有精度高、顯示迅速、穩定性好、讀數方便, 適用于防靜電產品 如防靜電鞋、防靜電塑料橡膠制品、計算機房防樹脂云母體積表面電阻率測試儀靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。本儀器除能測電阻外，還能直接測量電流如電子器件暗電流等

GB/T 22043-2008 服裝 防靜電性能 通過材料的電阻(垂直電阻)試驗方法  技術指標

1.   電阻測量范圍： 1×104Ω ～1×1018Ω，分為十個量程。

2.   電流測量范圍為2×10-4A ～1×10-16A

3.   全數字液晶屏顯示。

4.   準確度: 準確度優于下表

量程 有效顯示范圍 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效顯示范圍時誤差有可能增加，測試電流準確度與電阻相同，測試電壓準確度為 10%

5. 使用環境: 溫度 -10℃～50℃ 相對濕度<90%。

6. 測試電壓: DC10V、50V、100V、250V、500V、1000V。±10%

7. 供電形式: AC 220V，50HZ，功耗約10W。

8. 儀器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。

9. 質量: 約3.0KG。

安全注意事項

1. 使用前務必詳閱此說明書，并遵照指示步驟，依次操作。

2. 請勿使用非原廠提供之附件，以免發生危險。

3. 進行測試時，本儀器測量端高壓輸出端上有直流高壓輸出，嚴禁人體接觸 ，以

免觸電。

4. 為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可 能懸

空，不與外界物體相碰。

5. 當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏 蔽端夾子接 上。 例如： 對電 纜測纜 芯與 纜殼的 絕緣 時，除 將被 測物兩 端分 別接于 輸入 端與高壓 端， 再將電 纜殼 ，芯之 間的 內層絕 緣物 接儀器 “G”，以消 除因 表面漏 電而 引起的測 量誤 差。也 可用 加屏蔽 盒的 方法， 即將 被測物 置于 金屬屏 蔽盒 內，接 上測 量線。

范圍：

1本試驗方法包含直流絕緣電阻，體積電阻和表面電阻的測量所用直流程序。通過該測量及樣本和電極的幾何尺寸，可以計算出電絕緣材料的體積電阻和表面電阻，同時還可以計算出相應的電導和電導率。

2這些試驗方法不適用于測量中等導電材料的電阻/電導。這些材料評估可采用試驗方法D4496。

3本標準描述了幾種可選擇的測量電阻（或電導）的普通備用方法。特殊材料科采用合適的標準ASTM試驗方法進行測試，這些特殊材料具有電壓應力范圍和有限起電時間，同時規定了樣本結構和電極幾何形狀。這些個別特殊試驗方法將能更好得定義測量值的精度和偏差。

4本標準并沒有完全列舉所有的安全聲明，如果有必要，根據實際使用情況進行斟酌。使用本規范前，使用者有責任制定符合安全和健康要求的條例和規范，并明確該規范的使用范圍。

測試步驟：

1、測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

電導率儀和電阻率儀之間的單位換算

1、電導率儀就是電阻率的倒數是電導率，單位是西門子/m，1西門子＝1/Ω 電導的單位用姆歐又稱西門子。用S表示，由于S單位太大。常采用毫西門子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。

2、電阻率儀的單位是Ω·cm，即歐姆厘米。

電阻率的倒數就是電導率，它們之間的關系成倒數關系。很容易被人理解。 電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電阻率:用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆?米，常用單位是歐姆?平方毫米/米。

符合標準：

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008 《硫化橡膠 絕緣電阻率的測定》

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》

GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》

GB/T 10064-2006_《測定固體絕緣材料絕緣電阻的試驗方法》

注意事項

儀器使用前請仔細閱讀以下內容，否則將造成儀器損壞或電擊情況。

1.檢查儀器后面板電壓量程是否置于10V檔，電流電阻量程是否置于104檔。

2.接通電源調零，（注意此時主機不得與屏蔽箱線路連接）在“Rx”兩端開路的情況下，調零使電流表的顯示為0000。然后關機。

3.將待測試樣平鋪在不保護電極正中央，然后用保護電極壓住樣品，再插入被保護電極（不保護電極、保護電極、被保護電極應同軸且確認電極之間無短路）。

4.測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊，

5.接好測試線，將測試線將主機與屏蔽箱連接好。量程置于104檔，打開主機后面板電源開關按鈕。從儀器后面板調電壓按鈕到所要求的測量電壓。(比如：GBT 1692-2008 硫化橡膠 絕緣電阻率的測定 標準中注明要求在500V電壓進行測定，那么電壓就要升到500V)

6.電流電阻量程按鈕從低檔位逐漸撥高檔，每撥一次停留1-2秒觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置。測量儀器有顯示值時應停下，在1min的電化時間后測量電阻，當前的數字乘以檔次即是被測電阻。

7.測試完畢先將量程撥至（104）檔，然后將測量電壓撥至10V檔， 后將測試按鈕撥到中央位置后關閉電源。然后進行下一次測試。

8.應在“Rx”兩端開路時調零，一般一次調零后在測試過程中不需再調零。

9.禁止將“RX”兩端短路，以免微電流放大器受大電流沖擊。

10.不得在測試過程中不要隨意改動測量電壓。

11.測量時從低次檔逐漸撥往高次檔。

12.接通電源后，手指不能觸及高壓線的金屬部分。

13.不得測試過程中不能觸摸微電流測試端。

14.在測量高阻時，應采用屏蔽盒將被測物體屏蔽。

15.嚴禁在試測過程隨意改變電壓量程及在通電過程中打開主機。

16.嚴禁電流電阻量程未在104檔及電壓在10V檔，更換試樣。

安全注意事項

1. 使用前務必詳閱此說明書，并遵照指示步驟，依次操作。

2. 請勿使用非原廠提供之附件，以免發生危險。

3. 進行測試時，本儀器測量端高壓輸出端上有直流高壓輸出，嚴禁人體接觸 ，以

免觸電。

4. 為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可 能懸

空，不與外界物體相碰。

5. 當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏 蔽端夾子接 上。 例如： 對電 纜測纜 芯與 纜殼的 絕緣 時，除 將被 測物兩 端分 別接于 輸入 端與高壓 端， 再將電 纜殼 ，芯之 間的 內層絕 緣物 接儀器 “G”，以消 除因 表面漏 電而 引起的測 量誤 差。也 可用 加屏蔽 盒的 方法， 即將 被測物 置于 金屬屏 蔽盒 內，接 上測 量線。

工作原理

根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。BEST121型數字高阻計是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

重現性

由于給定試樣的電阻隨試驗條件而改變以及各個試樣之間材料的不均勻性，故通常測量的不重現性不是接近于土10%，而常常有較大的分散性（在大致相同的條件下測得值的比值可能會是10比1）。

為使在相似的試樣上進行的測量具有可比性，必須在大致相等的電位梯度下進行測量。

報告

報告應至少包括下述情況：

a) 電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b) 電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c) 電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d) 電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e) 電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f) 電阻率測試儀（電阻率測定儀）測量方法；

g) 電阻率測試儀（電阻率測定儀）施加電壓；

h) 電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注 2 ： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。 在這個電化時 間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。 當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i) 表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。
