一、增壓泵活柱出現(xiàn)的問題

　　在工業(yè)領(lǐng)域，增壓泵是保障各類系統(tǒng)穩(wěn)定運(yùn)行的關(guān)鍵設(shè)備，廣泛應(yīng)用于石油化工、電力、給排水等諸多行業(yè)。它就像是工業(yè)系統(tǒng)的 “心臟”，源源不斷地為各種工藝流程提供穩(wěn)定的壓力，確保生產(chǎn)的順利進(jìn)行。然而，增壓泵在長(zhǎng)期高強(qiáng)度、高負(fù)荷的運(yùn)行過程中，其關(guān)鍵部件活柱卻常常飽受折磨。

　　由于活柱長(zhǎng)期與各類具有腐蝕性的介質(zhì)頻繁接觸，其表面逐漸被侵蝕，就如同被歲月無情地刻下了一道道傷痕。與此同時(shí)，機(jī)械之間持續(xù)不斷的摩擦，也讓活柱不堪重負(fù)，磨損日益嚴(yán)重。這些問題如同隱藏在暗處的 “殺手”，悄無聲息地影響著活柱的性能。隨著時(shí)間的推移，活柱的表面不再光滑平整，出現(xiàn)了深淺不一的凹坑和劃痕，導(dǎo)致其與泵體之間的配合精度大打折扣。原本緊密的密封性能也逐漸下降，使得介質(zhì)泄漏的風(fēng)險(xiǎn)不斷增加。

　　而一旦增壓泵活柱出現(xiàn)故障，其所帶來的影響將是全方位且嚴(yán)重的。從生產(chǎn)效率的角度來看，活柱的損壞會(huì)直接導(dǎo)致增壓泵的壓力輸出不穩(wěn)定，無法滿足生產(chǎn)工藝對(duì)壓力的嚴(yán)格要求，進(jìn)而使得整個(gè)生產(chǎn)流程不得不放緩甚至停滯。這不僅會(huì)降低生產(chǎn)效率，還可能導(dǎo)致大量的半成品積壓，給企業(yè)帶來巨大的經(jīng)濟(jì)損失。從能源消耗方面來說，為了維持系統(tǒng)的正常運(yùn)行，故障的增壓泵往往需要消耗更多的能量，造成能源的浪費(fèi)。長(zhǎng)期如此，還會(huì)加速其他部件的磨損，形成惡性循環(huán)，進(jìn)一步縮短增壓泵的整體使用壽命。

　　傳統(tǒng)的修復(fù)方法在面對(duì)這些問題時(shí)，往往顯得力不從心。例如，簡(jiǎn)單的補(bǔ)焊工藝雖然能夠在一定程度上修復(fù)活柱的表面損傷，但補(bǔ)焊后的部位容易出現(xiàn)硬度不均勻、氣孔等缺陷，導(dǎo)致活柱的整體性能下降，而且補(bǔ)焊過程中產(chǎn)生的高溫還可能會(huì)引起活柱的變形，影響其與其他部件的配合精度。電鍍工藝雖然可以在活柱表面形成一層保護(hù)膜，但隨著時(shí)間的推移和使用強(qiáng)度的增加，這層保護(hù)膜容易脫落，無法從根本上解決活柱的腐蝕和磨損問題。在這樣的背景下，激光熔覆修復(fù)加工技術(shù)應(yīng)運(yùn)而生，為增壓泵活柱的修復(fù)帶來了新的希望。

　　二、探秘激光熔覆修復(fù)加工原理

　　在激光熔覆修復(fù)過程中，高能激光束充當(dāng)了關(guān)鍵角色。當(dāng)激光束照射到增壓泵活柱的受損部位時(shí)，就如同聚焦的陽(yáng)光能夠點(diǎn)燃紙張一樣，瞬間釋放出極高的能量 ，讓原本固態(tài)的沉積材料迅速熔化。這些熔化后的材料，就像液體一樣，能夠填充到活柱表面的凹坑、劃痕等受損區(qū)域。隨著激光束的移動(dòng)和能量的持續(xù)輸入，熔化的材料與活柱的基體金屬緊密接觸，在高溫的作用下，二者發(fā)生冶金結(jié)合。這種結(jié)合并非簡(jiǎn)單的物理堆砌，而是原子層面的相互融合，使得熔覆層與活柱基體之間形成了牢固的連接，就如同樹根深深扎根于土壤中一樣穩(wěn)定。

　　當(dāng)激光束停止照射后，熔覆層迅速冷卻凝固，在活柱表面形成一層致密且性能優(yōu)異的新涂層。這層涂層就像是給活柱穿上了一層堅(jiān)固的 “鎧甲”，不僅能夠填補(bǔ)受損部位，恢復(fù)活柱的原有尺寸和形狀，還能賦予活柱更好的性能。比如，通過選擇合適的沉積材料，這層熔覆層可以具備出色的耐磨性，有效抵抗機(jī)械摩擦對(duì)活柱表面的損傷;同時(shí)，它還能具有良好的耐腐蝕性，防止各類腐蝕性介質(zhì)對(duì)活柱的侵蝕，從而大大延長(zhǎng)活柱的使用壽命。

　　從微觀角度來看，激光熔覆過程中，激光束的能量高度集中，使得熔池內(nèi)的溫度梯度非常大。這種高溫差環(huán)境促使熔覆層在凝固過程中形成了致密的晶體結(jié)構(gòu)，這些微小的晶體緊密排列，大大提高了熔覆層的強(qiáng)度和硬度。而且，由于激光熔覆是在局部區(qū)域進(jìn)行的快速加熱和冷卻，對(duì)活柱基體的熱影響范圍較小，能夠保持活柱基體材料的原有性能，避免了傳統(tǒng)修復(fù)方法中因大面積受熱而導(dǎo)致的材料變形、性能下降等問題。

　　三、激光熔覆修復(fù)加工流程

　　(一)預(yù)處理：打好修復(fù)基礎(chǔ)

　　預(yù)處理是激光熔覆修復(fù)增壓泵活柱的首要環(huán)節(jié)，也是至關(guān)重要的一步，如同建造高樓時(shí)扎實(shí)的地基，為后續(xù)的修復(fù)工作奠定了堅(jiān)實(shí)的基礎(chǔ)。在這一階段，工作人員首先要對(duì)活柱表面進(jìn)行全面而細(xì)致的清潔工作，去除其表面附著的油污、銹跡等雜質(zhì)。這些雜質(zhì)就像是隱藏在活柱表面的 “頑疾”，如果不徹底清除，將會(huì)嚴(yán)重影響熔覆層與活柱基體之間的結(jié)合強(qiáng)度，導(dǎo)致修復(fù)后的活柱在使用過程中出現(xiàn)熔覆層脫落等問題。工作人員通常會(huì)采用化學(xué)清洗、機(jī)械打磨等多種方法相結(jié)合，確保活柱表面的每一個(gè)角落都能被清理干凈，達(dá)到修復(fù)所需的清潔標(biāo)準(zhǔn)。

　　完成表面清潔后，還需要對(duì)活柱工件進(jìn)行全方位的檢測(cè)，包括對(duì)其原有電鍍層破損情況的詳細(xì)查看，以及對(duì)各方向上變形情況的精確測(cè)量，這一步驟采用目視及百分表檢測(cè)的方式 ，能夠精準(zhǔn)地發(fā)現(xiàn)活柱存在的潛在問題。若檢測(cè)發(fā)現(xiàn)活柱原始變形量(跳度)大于 0.2mm ，就必須進(jìn)行校正處理，這就好比給彎曲的樹木進(jìn)行扶正，使其恢復(fù)到正常的形態(tài)。校正過程一般會(huì)借助四柱壓力機(jī)配合激光筆來完成，通過精確的操作，將活柱的變形量控制在允許的范圍內(nèi)。此外，還需要去除活柱表面熔覆區(qū)域原有的電鍍層，這一過程采用車床進(jìn)行，并且要根據(jù)具體的變形量進(jìn)行車削加工，確保活柱的圓跳度小于 0.05mm ，從而保證熔覆區(qū)域的表面平整度符合要求，為后續(xù)的激光熔覆做好充分準(zhǔn)備。

　　(二)熔覆關(guān)鍵環(huán)節(jié)：重生時(shí)刻

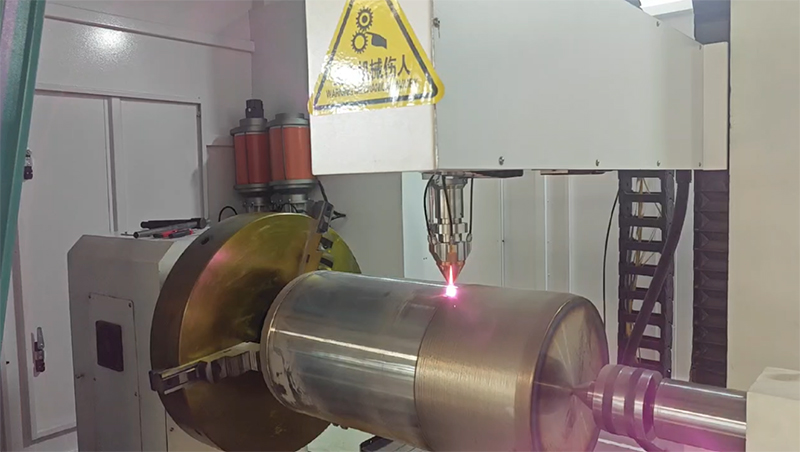

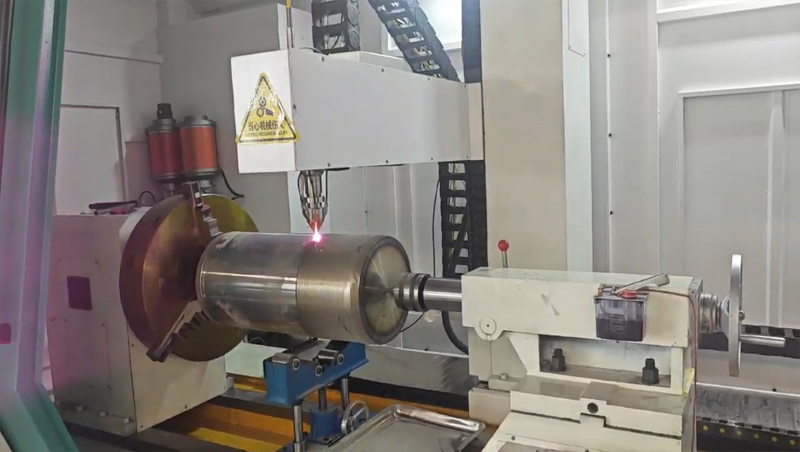

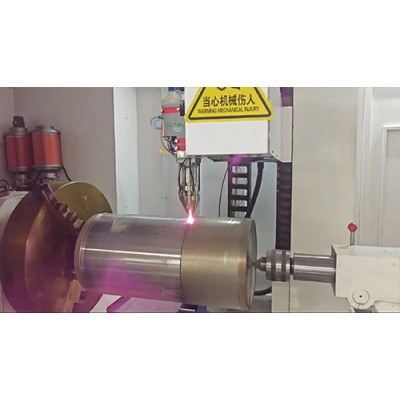

　　當(dāng)活柱完成預(yù)處理后，便迎來了激光熔覆修復(fù)的核心環(huán)節(jié) —— 熔覆過程，這也是活柱重獲新生的關(guān)鍵時(shí)刻。在這個(gè)階段，先進(jìn)的激光設(shè)備成為了修復(fù)工作的 “主角”。工作人員會(huì)將經(jīng)過預(yù)處理的活柱小心地裝夾到專用的旋轉(zhuǎn)設(shè)備上，同時(shí)通過三軸運(yùn)動(dòng)設(shè)備及旋轉(zhuǎn)設(shè)備共同對(duì)熔覆的各項(xiàng)關(guān)鍵參數(shù)進(jìn)行精確設(shè)置，其中包括掃描速度、搭接量等。這些參數(shù)的設(shè)置就像是為一場(chǎng)精密的手術(shù)制定詳細(xì)的方案，直接關(guān)系到熔覆層的質(zhì)量和修復(fù)效果。

　　掃描速度決定了激光束在活柱表面移動(dòng)的快慢，它對(duì)熔覆層的厚度均勻性和結(jié)合強(qiáng)度有著重要影響。如果掃描速度過快，熔覆材料可能無法充分熔化和與基體結(jié)合，導(dǎo)致熔覆層出現(xiàn)孔洞、裂紋等缺陷;而掃描速度過慢，則會(huì)使活柱表面受熱時(shí)間過長(zhǎng)，增加熱變形的風(fēng)險(xiǎn)，同時(shí)也會(huì)降低修復(fù)效率。搭接量則是指相鄰兩條熔覆軌跡之間的重疊部分，合適的搭接量能夠保證熔覆層的連續(xù)性和致密性，避免出現(xiàn)縫隙或未熔合的區(qū)域。

　　在熔覆過程中，送粉量的調(diào)節(jié)也是至關(guān)重要的一環(huán)。工作人員會(huì)采用預(yù)制送粉方式，通過精心調(diào)節(jié)送粉器的送粉量，使其達(dá)到預(yù)定的熔覆厚度。這一過程需要工作人員時(shí)刻保持專注，通過目視觀察熔覆層的堆積情況，并結(jié)合送粉器的度數(shù)，及時(shí)對(duì)送粉量進(jìn)行微調(diào)，以確保熔覆層的厚度均勻一致，滿足修復(fù)要求。同時(shí)，為了保證激光束的聚焦效果，工作人員還會(huì)在熔覆前采用脫脂棉配合酒精對(duì)激光器鏡頭進(jìn)行仔細(xì)擦拭，確保激光能量能夠準(zhǔn)確地作用在活柱表面。

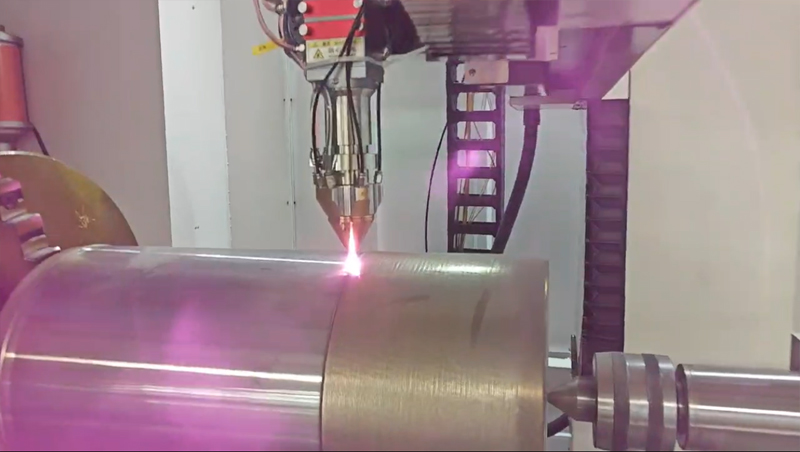

　　當(dāng)一切準(zhǔn)備就緒，高能激光束開始發(fā)揮它的神奇作用。在激光束的照射下，熔覆材料迅速被加熱至熔化狀態(tài)，這些熔化的材料就像靈動(dòng)的液體，在激光束的引導(dǎo)下，均勻地填充到活柱表面的受損部位。隨著激光束的移動(dòng)，熔化的材料與活柱基體緊密接觸，在高溫的作用下，二者發(fā)生冶金結(jié)合，形成牢固的連接。這種冶金結(jié)合使得熔覆層與活柱基體成為一個(gè)整體，具有極高的結(jié)合強(qiáng)度，能夠有效抵抗各種外力的作用，大大提高了活柱的使用壽命和性能。

　　(三)后處理：精修打磨保質(zhì)量

　　完成激光熔覆后，活柱的修復(fù)工作還并未完全結(jié)束，后處理階段同樣不可或缺。由于熔覆后的活柱表面往往存在一定的不平整度和缺陷，如凸起、氣孔等，這些問題會(huì)影響活柱的外觀質(zhì)量和使用性能，因此需要進(jìn)行一系列的后處理工序來消除這些瑕疵。

　　首先，工作人員會(huì)對(duì)熔覆后的活柱進(jìn)行打磨和拋光處理，這就像是對(duì)一件藝術(shù)品進(jìn)行精雕細(xì)琢。通過使用外圓磨床等專業(yè)設(shè)備，對(duì)活柱表面進(jìn)行精細(xì)磨削，去除表面的凸起和多余材料，使活柱表面達(dá)到所需的表面粗糙度要求，恢復(fù)其原有的光滑外觀。同時(shí)，打磨和拋光過程還能夠進(jìn)一步提高熔覆層的致密性和表面質(zhì)量，增強(qiáng)其耐磨性和耐腐蝕性。

　　在完成打磨和拋光后，還需要對(duì)修復(fù)后的活柱進(jìn)行全面而嚴(yán)格的性能檢測(cè)和評(píng)估。這一過程涉及到多個(gè)方面的測(cè)試，包括尺寸精度檢測(cè)，確保活柱的各項(xiàng)尺寸符合設(shè)計(jì)要求;硬度測(cè)試，檢查熔覆層和基體的硬度是否滿足使用條件;耐磨性測(cè)試，模擬活柱在實(shí)際工作中的磨損情況，評(píng)估其耐磨性能;以及耐腐蝕性能測(cè)試，通過各種腐蝕試驗(yàn)，檢驗(yàn)活柱在不同腐蝕環(huán)境下的抗腐蝕能力。只有當(dāng)活柱通過了所有這些嚴(yán)格的測(cè)試，各項(xiàng)性能指標(biāo)均滿足使用要求后，才能最終交付使用，重新投入到工業(yè)生產(chǎn)的 “戰(zhàn)場(chǎng)” 中。

　　四、激光熔覆修復(fù)加工對(duì)比傳統(tǒng)，優(yōu)勢(shì)盡顯

　　(一)精度與效率雙飛躍

　　在精度方面，傳統(tǒng)修復(fù)方法如同 “粗放型選手”，難以實(shí)現(xiàn)高精度的修復(fù)。以補(bǔ)焊為例，補(bǔ)焊后的活柱表面往往會(huì)出現(xiàn)明顯的凹凸不平，尺寸精度難以保證，其誤差范圍可能達(dá)到毫米級(jí)。而激光熔覆修復(fù)技術(shù)則像是一位 “精密工匠”，憑借其高能激光束的精確控制，能夠?qū)崿F(xiàn)微米級(jí)別的高精度修復(fù)。在修復(fù)過程中，激光束可以精準(zhǔn)地作用于活柱的受損部位，對(duì)熔覆層的厚度、形狀進(jìn)行精確控制，確保修復(fù)后的活柱尺寸精度符合嚴(yán)格的設(shè)計(jì)要求，誤差可控制在極小的范圍內(nèi)，大大提高了活柱與其他部件的配合精度 ，為增壓泵的穩(wěn)定運(yùn)行提供了有力保障。

　　從效率角度來看，傳統(tǒng)修復(fù)方法的效率相對(duì)較低。例如，采用電鍍工藝修復(fù)活柱，整個(gè)流程較為繁瑣，需要經(jīng)過多道工序，包括預(yù)處理、電鍍、后處理等，每一道工序都需要耗費(fèi)一定的時(shí)間，整個(gè)修復(fù)周期可能長(zhǎng)達(dá)數(shù)天甚至數(shù)周。而激光熔覆修復(fù)技術(shù)則展現(xiàn)出了高效的優(yōu)勢(shì)，其快速的加熱和冷卻過程大大縮短了修復(fù)時(shí)間。由于激光束的能量高度集中，能夠在短時(shí)間內(nèi)使熔覆材料熔化并與活柱基體結(jié)合，一般情況下，只需幾個(gè)小時(shí)就能完成對(duì)活柱的修復(fù)，大大縮短了增壓泵的維修周期，減少了設(shè)備停機(jī)時(shí)間，提高了生產(chǎn)效率。

　　(二)性能提升，壽命延長(zhǎng)

　　激光熔覆修復(fù)技術(shù)在提升活柱性能和延長(zhǎng)其使用壽命方面表現(xiàn)出色。通過選擇合適的熔覆材料，熔覆層可以具備優(yōu)異的耐磨性能。在實(shí)際應(yīng)用中，經(jīng)過激光熔覆修復(fù)的活柱，其耐磨性能比傳統(tǒng)修復(fù)方法提高了數(shù)倍甚至數(shù)十倍。在一些石油化工企業(yè)中，采用激光熔覆修復(fù)的增壓泵活柱，在相同的工作條件下，其磨損速率明顯降低，使用壽命從原來的幾個(gè)月延長(zhǎng)到了數(shù)年，大大減少了設(shè)備的更換頻率，降低了企業(yè)的運(yùn)營(yíng)成本。

　　熔覆層還具有良好的耐腐蝕性能。傳統(tǒng)修復(fù)方法如補(bǔ)焊后的活柱，由于補(bǔ)焊區(qū)域的化學(xué)成分和組織結(jié)構(gòu)與基體存在差異，在腐蝕性介質(zhì)的作用下，容易形成腐蝕電池，導(dǎo)致補(bǔ)焊部位優(yōu)先腐蝕。而激光熔覆層與活柱基體之間是冶金結(jié)合，成分和組織結(jié)構(gòu)均勻，能夠有效抵抗各類腐蝕性介質(zhì)的侵蝕。在海洋工程等領(lǐng)域，增壓泵活柱經(jīng)常面臨著海水等強(qiáng)腐蝕性介質(zhì)的考驗(yàn)，經(jīng)過激光熔覆修復(fù)的活柱，能夠在惡劣的腐蝕環(huán)境下長(zhǎng)時(shí)間穩(wěn)定運(yùn)行，其耐腐蝕壽命得到了顯著延長(zhǎng)。

　　(三)綠色環(huán)保新選擇

　　激光熔覆修復(fù)技術(shù)在環(huán)保方面具有明顯的優(yōu)勢(shì)。傳統(tǒng)的修復(fù)方法，如電鍍過程中會(huì)使用大量的化學(xué)試劑，這些化學(xué)試劑在使用后若處理不當(dāng)，會(huì)對(duì)土壤和水體造成嚴(yán)重的污染。而且電鍍過程中還會(huì)產(chǎn)生大量的廢水、廢氣，其中含有重金屬等有害物質(zhì)，對(duì)環(huán)境和人體健康都構(gòu)成了威脅。相比之下，激光熔覆修復(fù)技術(shù)采用局部加熱的方式，熱影響區(qū)域小，能夠減少對(duì)活柱基體材料的熱損傷，避免了因大面積受熱而導(dǎo)致的材料性能下降。同時(shí)，該技術(shù)在修復(fù)過程中無需使用大量的化學(xué)試劑，不會(huì)產(chǎn)生廢水、廢氣等污染物，符合現(xiàn)代工業(yè)對(duì)綠色環(huán)保的要求。而且由于激光熔覆修復(fù)效率高，能夠快速完成修復(fù)工作，減少了設(shè)備維修過程中的能源消耗，進(jìn)一步體現(xiàn)了其節(jié)能環(huán)保的特點(diǎn)。

　　五、總結(jié)

　　從應(yīng)用領(lǐng)域來看，激光熔覆修復(fù)技術(shù)不僅在增壓泵活柱修復(fù)領(lǐng)域有著巨大的應(yīng)用潛力，還將在更多的工業(yè)領(lǐng)域得到推廣和應(yīng)用。在航空航天領(lǐng)域，飛機(jī)發(fā)動(dòng)機(jī)的葉片、渦輪盤等關(guān)鍵部件在服役過程中容易受到高溫、高壓、高速氣流的沖刷而損壞，激光熔覆修復(fù)技術(shù)可以對(duì)這些昂貴的部件進(jìn)行修復(fù)和強(qiáng)化，延長(zhǎng)其使用壽命，降低維修成本。在汽車制造領(lǐng)域，發(fā)動(dòng)機(jī)的曲軸、缸體等部件也可以采用激光熔覆修復(fù)技術(shù)進(jìn)行修復(fù)，提高汽車零部件的再利用率，符合環(huán)保和可持續(xù)發(fā)展的理念。隨著對(duì)設(shè)備可靠性和維修成本要求的不斷提高，激光熔覆修復(fù)技術(shù)有望成為工業(yè)設(shè)備維修和再制造領(lǐng)域的主流技術(shù)，為工業(yè)的可持續(xù)發(fā)展做出更大的貢獻(xiàn)。
