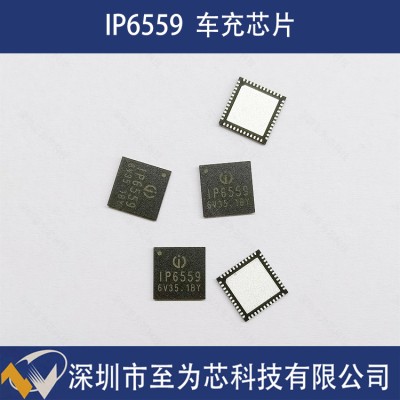

英集芯IP6559是一款高度集成的同步升降壓SOC芯片，專為車載充電器、快充適配器及智能排插設計，支持100W大功率輸出，具備全協議兼容、智能溫控及緊湊封裝等特性，有效解決了傳統大功率快充方案電路復雜、成本高昂的痛點。

核心特性

1、單芯片集成設計

將升降壓控制器、協議芯片及路徑NMOS控制功能整合于QFN48（7×7mm）封裝內，外圍器件僅需1顆電感和2顆功率MOSFET，大幅減少PCB面積和BOM成本。

對比傳統方案（需外置十余顆元件），PCB面積縮減40%，元件數量減少65%，BOM成本降低32%，開發周期從3個月縮短至4周。

2、寬輸入/輸出電壓范圍

輸入電壓：3.6V至31V，兼容12V至24V車充輸入場景。

輸出電壓：3.3V至21V，支持主流電壓檔位（如5V、9V、12V、15V、20V），并通過PD3.0 PPS協議實現20mV/step的精細調節。

3、全協議兼容

支持PD3.0、QC2.0/3.0、華為FCP/SCP、三星AFC、VOOC等14種快充協議，覆蓋全球98%的移動設備。

實測可同時為iPhone 15 Pro（20W）和MacBook Pro 16英寸（80W）供電，總功率達100W。

4、智能溫控與保護機制

內置NTC溫度傳感器，實時監測并動態調節輸出功率，確保表面溫度低于65℃，滿足車規級標準。

集成輸入過壓/欠壓、輸出過流/過壓/短路、器件過溫等多重保護，提升系統可靠性。

5、個性化功能支持

內置14bit ADC，支持采集輸入輸出的電壓電流參數，可通過數碼管或外置單片機顯示充電功率。

集成線損補償功能，2米線纜場景下末端充電效率提升9%。

應用場景

1、車載充電器

支持A+C雙口獨立快充，單口輸出100W，雙口同時使用自動分配功率。

2、快充適配器

與筆記本、平板實現“一線通充”，支持PD3.0 PPS協議自適應調節電壓。

3、戶外電源

搭配鋰電池組，滿足野外設備供電需求，支持4-6串戶外電源應用。
