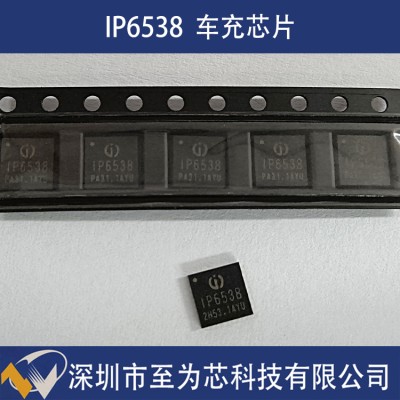

IP6538 英集芯 45W功率 雙C口輸出車載充電器方案芯片 同步降壓

英集芯IP6538是一款高集成度的同步降壓快充SOC芯片，專為車載充電器、快充適配器及智能排插等應用設計，具備多協議支持、高效能轉換和多重保護功能，以下是對其核心特性的詳細解析：

核心特性

1、高集成度設計

集成同步降壓轉換器、功率MOS管及快充協議控制器，單芯片實現多口快充輸出，顯著簡化電路設計并降低成本。

支持雙USB Type-C、USB Type-C + USB-A或雙USB-A輸出組合，滿足多樣化接口需求。

2、寬電壓輸入與高效能轉換

輸入電壓范圍：8.2V至32V，適配車載12V/24V系統及適配器應用。

輸出電壓范圍：3V至20V，輸出功率45W（20V/2.25A），板端轉換效率高達96.5%（5V/3A輸出時）。

3、多協議快充支持

支持USB PD3.0（含PPS）、QC2.0/3.0、華為FCP/SCP、三星AFC、OPPO VOOC及展訊SFCP等主流快充協議，兼容性廣泛。

PPS支持3.3V至21V（20mV/step）電壓調節，適配高功率設備需求。

4、智能功率分配與保護機制

雙口獨立快充輸出，單口功率45W；雙口同時使用時，總功率限制為5V/4.8A（24W），確保安全。

內置輸入過壓/欠壓、輸出過流/短路、過溫保護及DP/DM/CC引腳過壓保護（耐壓30V），增強產品可靠性。

5、動態電壓補償與軟啟動

輸出電壓線補功能（50mV/A），補償線材壓降，提升終端設備充電效率。

軟啟動功能抑制啟動浪涌電流，保護輸入電源穩定。

應用場景

車載充電器：適配12V/24V車載電源，支持雙設備同時快充（如手機+平板）。

快充適配器：兼容多品牌設備快充協議，滿足筆記本、手機等設備的高功率需求。

智能排插：集成多口快充功能，提升用戶充電體驗。

技術優勢

高集成度：減少外圍元件數量，節省PCB空間，降低BOM成本。

高效能：96.5%的轉換效率減少發熱，提升產品能效比。

強兼容性：支持14種快充協議，覆蓋主流品牌設備。

安全可靠：多重保護機制確保設備及用戶安全。
