英集芯IP5902集成電壓可調異步升壓轉換充電管理功能的8位MCU芯片

英集芯IP5902是一款集成度高、功能豐富的8-bit MCU芯片，專為小型電子設備提供高效、可靠的充電管理和控制解決方案。以下是對該芯片的詳細介紹：

一、基本參數

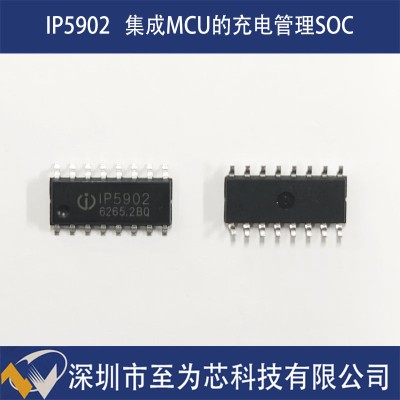

型號：IP5902

封裝形式：SOP16

針腳數：16

輸出功率：9W（如9V/1A，5V/1.8A等）

充電電流：800mA，電流可調節（25mA/Step）

輸出電壓：升壓輸出電壓可調范圍4V~9V

輸入電壓：4.5V~6V

輸入耐壓：15V

工作溫度：-20℃~85℃

二、功能特性

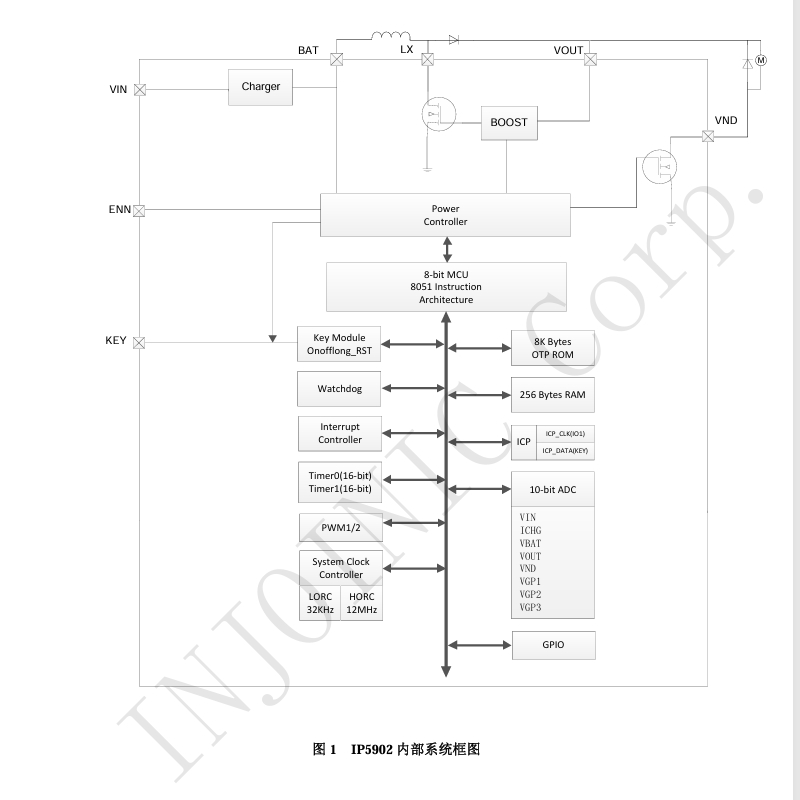

1、MCU內核：

兼容8051指令集，提供強大的編程靈活性。

配備8K Bytes OTP型程序存儲器和256 Bytes RAM通用數據存儲器，支持多種尋址方式，滿足復雜應用需求。

系統時鐘支持低速32KHz和高速12MHz，滿足不同場景下的時鐘需求。

配備2*16bits定時器和2個PWM復用定時器，以及8通道10bit位寬ADC，提供豐富的外設接口。

2、充電管理：

支持800mA線性充電，電流可調節，滿足不同容量電池的充電需求。

支持多種電池電壓（4.20V、4.30V、4.35V和4.4V），廣泛適用于各類鋰電池。

具備自動再充電功能，可反饋充電狀態，提升用戶體驗。

3、升壓轉換：

集成異步升壓轉換器，輸出功率可達9W，滿足高功率應用需求。

升壓輸出電壓可調范圍廣泛（4V~9V），適應不同設備的電壓要求。

4、低功耗：

待機功耗低至35μA，DeepSleep待機功耗小于10uA，有效延長設備待機時間。

5、高集成度與極簡BOM：

集成異步升壓功率MOS和1個路徑MOS，減少外部元件數量，降低BOM成本。

6、多重保護與高可靠性：

提供輸出過流、短路保護，輸入過壓、過充保護以及整機過溫保護等多重保護機制，確保設備安全穩定運行。

ESD防護能力高達4KV，VIN/VOUT瞬態耐壓高達15V，增強芯片的抗干擾能力。

三、應用領域

英集芯IP5902憑借其高集成度、強大的充電管理功能和豐富的外設接口，特別適用于需要集成充電管理和MCU控制的小型電子設備領域，如移動電源、智能家居設備、便攜式電子產品等。

四、總結

英集芯IP5902作為一款集成了MCU充電管理的8-bit MCU芯片，不僅提供了高效的充電管理解決方案，還具備強大的MCU內核和豐富的外設接口，為小型電子設備的開發提供了極大的便利和靈活性。同時，其低功耗、高集成度和多重保護機制也確保了設備的穩定性和可靠性。
