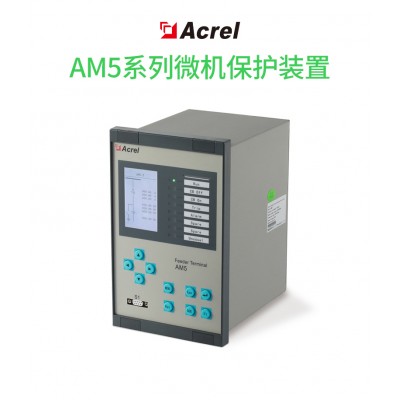

安科瑞AM5線路保護裝置進線饋線路三段式過流 變電站線路保護

安科瑞環網柜保護裝置，環網柜是一組輸配電氣設備（高壓開關設備）裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。

環網柜是一組輸配電氣設備（高壓開關設備）裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。

　　環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以從它的左側干線取電源，又可以從它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電，而當右側干線出了故障， 它就從左側干線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

　　所謂“環網柜"就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜"。實際上單獨拿出一臺環網柜是看不出“環網"的含義的。這些環網柜的額定電流都不大，因而環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器。當然這只能局限在一定容量內。

　　這樣的開關柜可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用，“環網柜"就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。

　　02環網柜綜合監測解決方案

　　環網柜在長期運行中，由于各種客觀原因造成環網柜在安裝和投運后的過程中出現電纜搭接處故障、柜內環境溫濕度異常等現象，從而對電網的可靠運行帶來隱患。

　　針對上述情況，本解決方案利用微機保護裝置、開關狀態指示儀、電氣節點無線測溫傳感器、溫濕度控制器等設備，實時采集環網柜電壓、電流、柜內電纜接頭溫度、母線接頭溫度、柜內環境溫濕度及開關設備運行狀態，并能根據采集的電量或非電量狀態控制環網柜斷路器或負荷開發設備跳閘，盡可能縮小事故范圍，為電網的可靠運行提供保障。本解決方案設備配置方案如表一。

　　表一 配置方案

　　03產品簡介

　　AM2SE 微機保護裝置

　　AM2SE 系列微機保護裝置集保護、控制于一體，可滿足客戶 20KV 及以下電壓等級用電系統對電力能源安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、學校、商業廣場以及大型樓宇等配網用電系統中。

　　保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備 8 路開關量采集和 5 路繼電器輸出，能與 Acrel-2000Z 電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

　　技術參數

　　主要功能

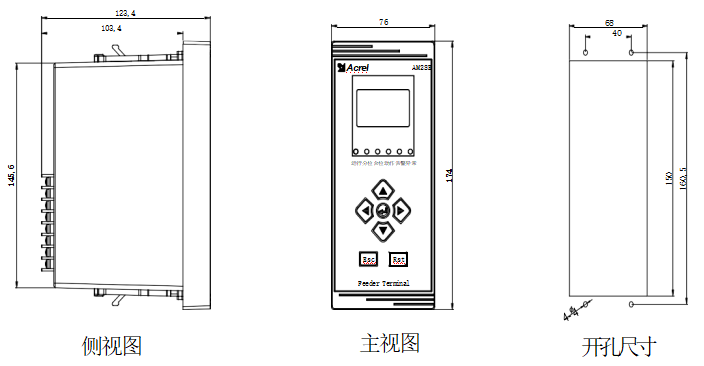

　　外形及開孔尺寸

　　安裝方法

　　AM2SE 系列微機保護測控裝置采用面板嵌入式安裝。安裝步驟如下：

　　1.在屏體面上按開孔尺寸開孔，如圖。

　　2.將裝置放入開孔中，直到裝置面板靠住機柜的面板。

　　3.插入裝置的固定支架，裝置牢固固定在機柜面板上，如圖。

　　注：AM2SE-V 固定支架在裝置上下兩側，AM2SE-H 固定支架在裝置左右兩側。
