霍爾電流傳感器測直流電流設備

爾電流傳感器測試

    在霍爾電流傳感器的研發、使用過程中，對器件的   響應速度、線性度、精度等特性的測量尤為重要，對確保器件性能穩定、可靠工作，以及指導器件選型使用具有重要意義。

    線性度：輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。比如電流40A的  時候輸出4V(或50mA),則在電流為20A時,輸出應該為   2V(或25mA),這些都是理想值,實際輸出會有些偏差, 偏差值和理想值的比值就是線性誤差,線性誤差值越小,檢測精度就越高,電流傳感器的線性度就是通  過線性誤差來表示。

   精度：電流傳感器測試值與真實值的偏離程度。電 流傳感器精度測試取決于器件本身的性能，也與用于 標定的標準測試源的精度有很大關系。 響應時間：輸出信號的上升時間和實際信號的上升時間有會有一個延遲，這個延遲就叫響應時間，也就 是輸出信號（副邊電流IS）與輸入信號（原邊電流IP）的時間差。

    溫度漂移：當電流傳感器工作環境溫度變化時，其 輸出測試值會因此產生偏差。測量器件在不同溫度下的穩定輸出性能，對使用具有重要的指導意義。

    響應帶寬：在指定的幅值輸入信號和特定頻率下， 電流傳感器的輸出幅值會衰減至指定比例值，一般為 -1dB或者-3dB。一般而言，電流傳感器的輸出響應信 號，會隨著原邊電流值以及頻率增加，而出現的衰減的 現象。

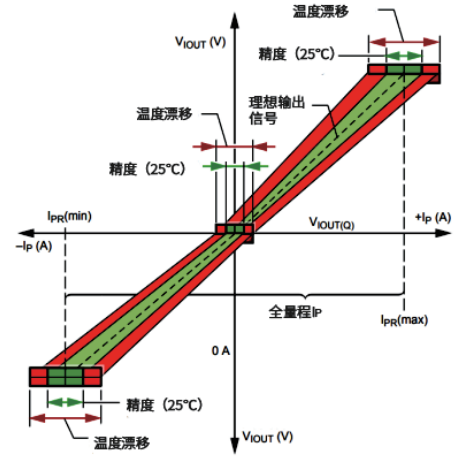

圖：  線性度測試曲線

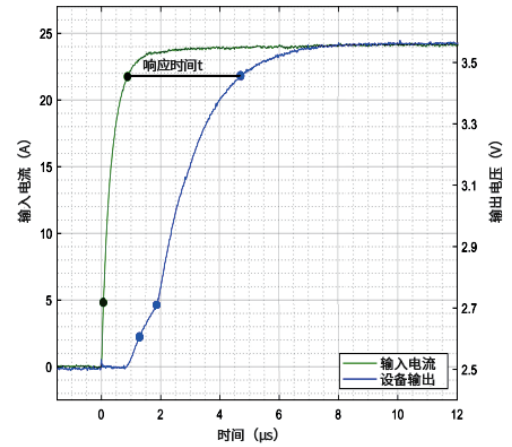

圖：  響應時間測試曲線

普賽斯電流傳感器測試解決方案

CTMS電流傳感器測試系統

 普賽斯CTMS電流傳感器測試系統，可用于精準測   量各種電流傳感器（霍爾電流傳感器、羅氏線圈、皮爾 森線圈等）的靜態與動態參數，單臺大電流源電流可高 達1000A。測試參數包括：直流參數如溫度漂移、零點    誤差、線性度等，和交流參數如響應時間、帶寬、噪聲頻譜等。 CTMS電流傳感器測試系統總體上包括：測試設 備、上位機控制系統、測試夾具等。其中測試設備主要包括直流大電流源設備、階躍脈沖電流源設備、寬頻帶 大電流源設備、頻譜儀、示波器、電流方向切換裝置、環 境溫度模擬裝置、傳感器供電裝置、數據采集裝置等。上位機控制系統主要包括對儀器的控制、數據自動采集、自動保存、數據的生成等功能模塊以及測試界面的設計。

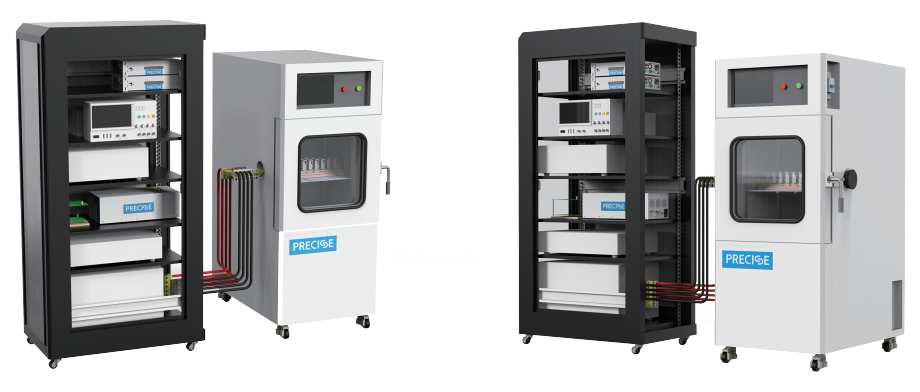

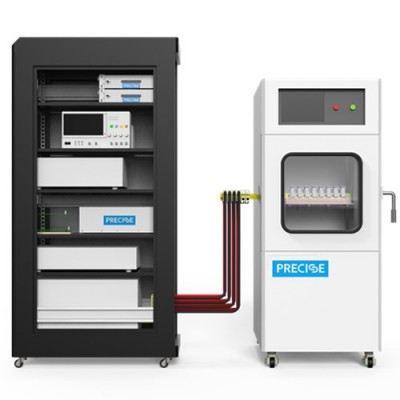

圖：  普賽斯CTMS電流傳感器測試系統

零點、靈敏度、線性度測試

  在標準供電以及環境溫度條件下，參照電流傳感器的量程，按照10%步進為一個測試點（或者根據客戶  指定電流步進）測量傳感器輸出信號。

響應時間測試

  在標準供電以及環境溫度條件下，電流傳感器在  額定原邊電流值時的輸出響應時間。對于閉環霍爾電  流傳感器，響應時間一般為μs級別。因此，這就要求用 于測試的原邊電流輸出源，能夠具有快速電流輸出能   力。此外，搭建電路時一定要將用于測試原邊電流信號  與電流傳感器輸出信號的探頭均接入示波器，保證同布采集信號。

溫度漂移測試

  溫度下的輸出信號特征曲線。在標準供電條件下，測試電流傳感器在不同環境溫度下的輸出信特征曲線。

頻率帶寬測試

  在標準供電以及環境溫度條件下，測試電流傳感器在不同頻率帶寬正弦波的電流傳感器輸出信號響應特征曲線。

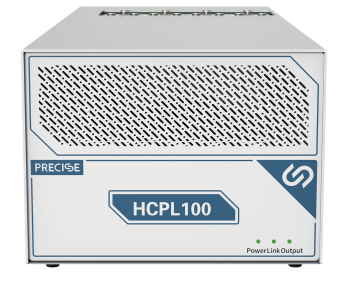

大電流脈沖電源HCPL100

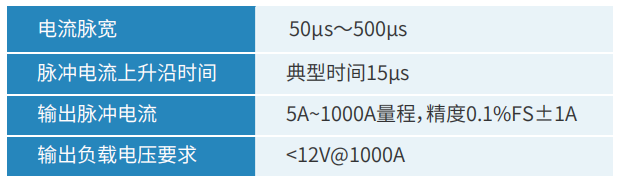

  普賽斯大電流脈沖電源HCPL100是武漢普賽斯打   造的大電流、高精度、寬測量范圍的專用測試電源，具 有輸出電流大（1000A）、脈沖邊沿陡（15μS）、支持輸    出極性切換等特點。

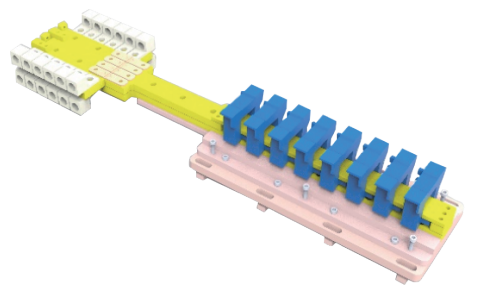

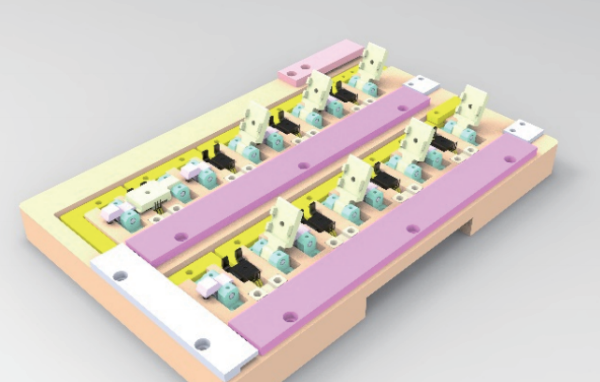

夾具

 針對不同的封裝形式，設計了不同的固定夾具，可   滿足常規封裝的測試，如QFN、SOIC、SOICW、PFF、  PSF及穿芯式。
