數字源表IV掃描光耦/mos管靜態電特性參數

數字源表IV掃描光耦/mos管靜態電特性參數優勢

• 性能強大-作為電壓源和或電流源，并同步測量電流和或電壓，支持四象限工作。可以限定電壓或電流輸出大小，預防器件損壞。覆蓋3pA-3A的電流范圍100μV-300V的電壓范圍，全量程測量精度0.03%。

• 靈活多樣-支持兩線制和四線制測量，更準確的低內阻量測;集成線性階梯掃描、對數階梯掃描、自定義掃描等模式;專業l-V特性及半導體參數測試軟件。

• 易學實用-簡化了如I-V和l-t/V-t曲線等各種應用的測量準備工作。電容式觸摸屏圖形用戶界面(GUI),提供圖形化和數字化兩種測量結果顯示模式，便于使用和查看。詳詢一八一四零六六三四七六；

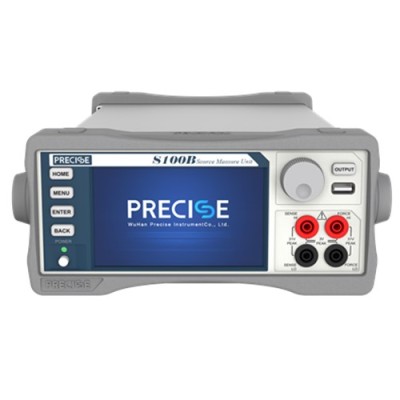

多合一高精密SMU，J致簡化測量

統的半導體I-V特性測量方案通常是復雜且成本昂貴的，需要多種儀器配合完成測試，對不同儀器進行編程、同步、連接、測量和分析，既復雜又耗時，還需占用大量測試臺空間。

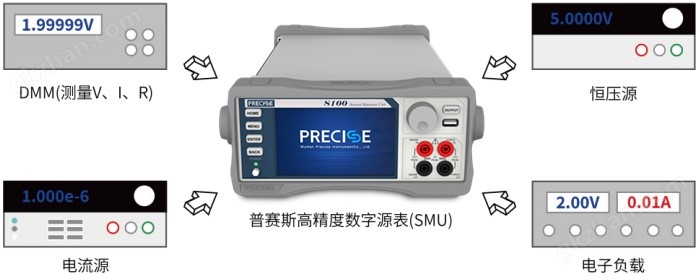

S系列數字源表可作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載，其高性能架構允許其使用作為波形發生器、以及自動電流-電壓(I-V)表征系統。極大縮短測試系統的開發、建立和維護的時間，同時節省測試架或測試臺的寶貴“空間”，降低購買測試系統的整體成本。

四象限工作，可以作為源或負載

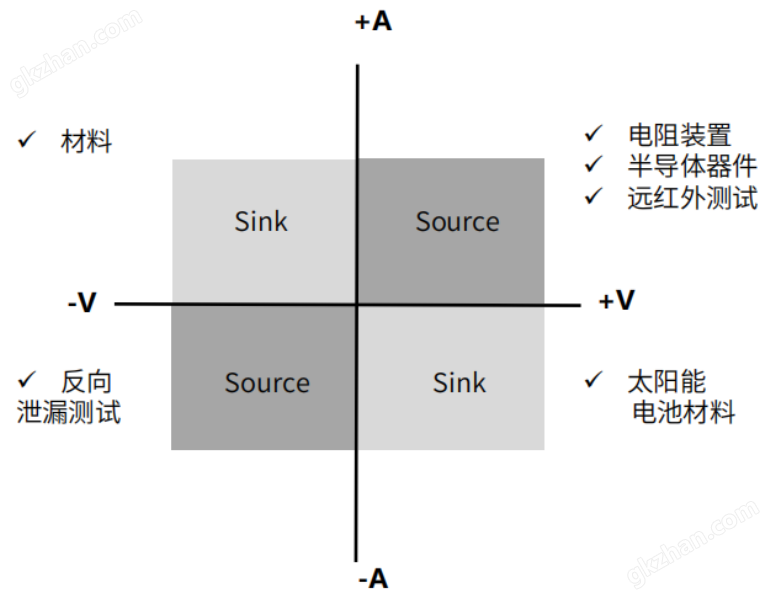

電源象限是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。D一、三象限即電壓電流同向，源表對其它設備供電，稱為源模式；第二、四象限即電壓電流反向，其它設備對源表放電，源表被動吸收流入的電流，且可為電流提供返回路徑，稱為阱模式。

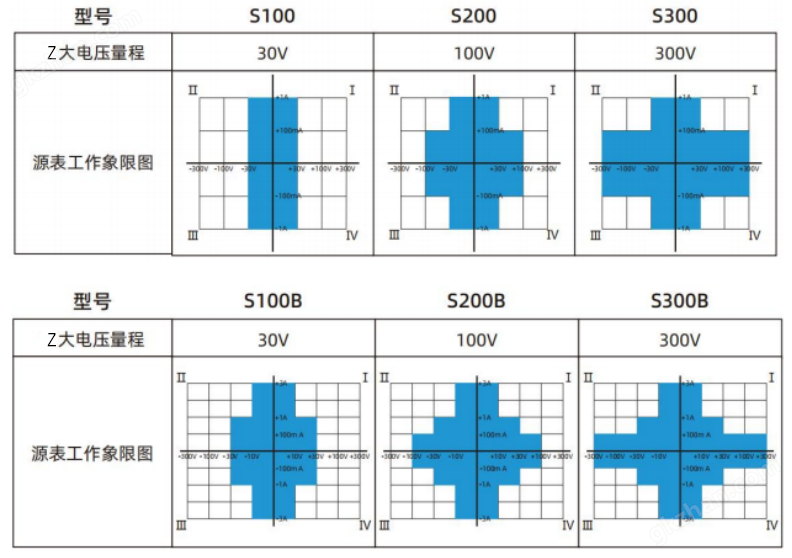

與傳統矩陣電源不同，S系列源表在同等功率下，客戶可根據實際需求，選擇大電壓小電流或小電壓大電流輸出。選擇的量程不同，S系列源表的源/阱極限也有區別。

源限度-電壓源:

士10V  (≤3A量程)，土30V (≤1A量程),士300V (≤100mA量程)

源限度-電流源:

土3.15安(≤10V量程)，土1.05安(≤30V量程)，士105mA (≤300V量程)

輕松滿足常用的測量需求

觸摸屏幕上的任意圖標，就會出現圖像化設置屏幕。在測量前按照向導逐一設置，操作更直觀。

提供的應用程序

-   序列掃描

-   自定義序列

-   數據記錄儀：持續輸出恒壓源測試模式；持續輸出恒流源測試模式

-   APD管

-   晶體管：MOSFET管測試；三極管測試

-   LIV：PIN管掃描測試

-   Gummer：雙臺源表使用同樣參數進行掃描

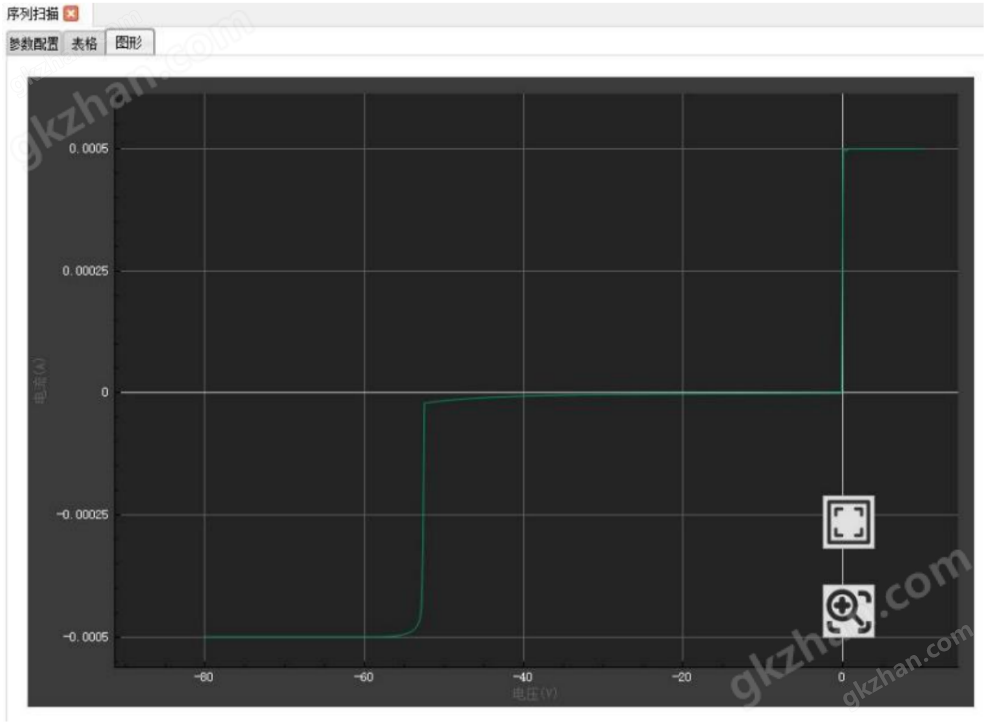

*二極管完整l-V特性曲線

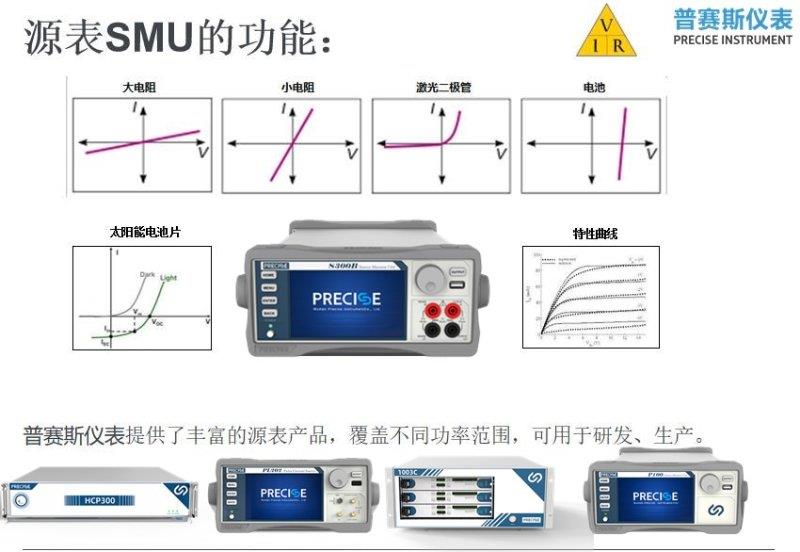

數字源表應用領域：

分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SiC、GaN等器件；
能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；
傳感器特性測試：電阻率、霍爾效應等；
有機材料特性測試：電子墨水、印刷電子技術等；
納米材料特性測試：石墨烯、納米線等；
激光器特性測試：窄脈沖LIV測試系統；
功率器件：靜態測試系統；
電流傳感器：動靜態參數測試系統；

選擇武漢普賽斯儀表的理由

武漢普賽斯是國內醉早生產源表的廠家，產品系列豐富：產品覆蓋不同的電壓、電流范圍，產已經過了市場的考驗、市面有近500臺源表在使用，SXXB系列高精度數字源表，相比于傳統S系列源表，直流更大、精度更高、準確度提升至0.03%，直流電流升級至3A，可為半導體行業提供更加晶準、穩定的測試方案

更多有關數字源表IV掃描光耦/mos管靜態電特性參數詳情找普賽斯儀表專員為您解答一八一四零六六三四七六
