￥110000.00/件 分立器件測試儀 系統概述
IGBT廣泛應用于現代中、大功率變換器中，其開關特性決定裝置的開關損耗、功率密度、器件應力以及電磁兼容性，直接影響變換器的性能。因此準確測量功率開關元件的開關性能具有極其重要的實際意義。

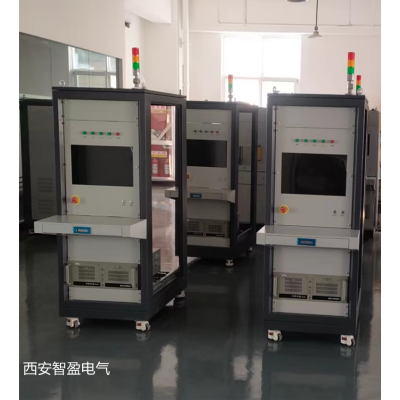

該系統是針對IGBT 器件的開關特性及內部續流二極管的反向恢復特性而推出的全自動測試系統。適用于電流小于4500A，集電極電壓 小于6000V，續流二極管正向電流小于4500A的IGBT 器件的特性參數測試。
參數條件
開通特性 | 關斷特性 | 氣動夾具 | |||
測試參數 | 開通延遲 | 10-1000ns±5%±10ns Tj=25oC和125 oC | 關斷延遲 | 10-2000ns±5%±10nS Tj=25oC和125 oC | 壓 力： 5000Pa的品牌空壓機供氣。 控溫范圍： 25℃-200℃ 控溫精度： ±1.0℃±1% 器件接觸： 20 個探針的接觸矩陣 |
上升時間 | 10-1000ns±5%±10ns Tj=25oC和125 oC | 下降時間 | 10-2000ns±5%±10nS Tj=25oC和125 oC | ||
開通能量 | 1-1000mJ±5%±0.1 mJ Tj=25oC和125 oC | 關斷能量 | 1-1000mJ±5%±0.1 mJ Tj=25oC和125 oC | ||
測試條件 | 集電極 電壓 | 50-3500V±5% 根據用戶要求定制 | 集電極電壓 | 50-3500V±5% 根據用戶要求定制 | |
集電極 電流 | 50-1500A±5% 根據用戶要求定制 | 集電極電流 | 50-1500A±5% 根據用戶要求定制 | ||
負載 | 20-1000uH | 負載 | 20-1000uH | ||
柵極電壓 | ±15V±3%±0.2V | ||||
柵極電荷 | 一次短路 / 脈寬10uS / 短路電流10KA | ||||
短路測試 | 反向恢復電流 / 反向恢復時間 / 反向di / dt | ||||
二極管反向參數 | 400-20000nC |
系統單元
開通時間測試單元 | 該系統的測試單元通過電容充放電原理產生電流波形，測試時根據不同的測試條件，設定測試電壓，再通過調節不同的電感值或選擇不同的測試脈沖寬度來輸出測試要求的電流值，測試的電壓和電流波形同時被采集到示波器，并由示波器與工控機直接通訊，將采集數據傳輸給計算機，計算機經過處理后,將測試數據以表格形式顯示并進行最終的編輯和打印。 |
關斷時間測試單元 | |
柵極電荷測試單元 | |
計算機控制單元 | |
PLC控制單元 | |
氣動壓力夾具 | |
二極管反向恢復測試單元 |
