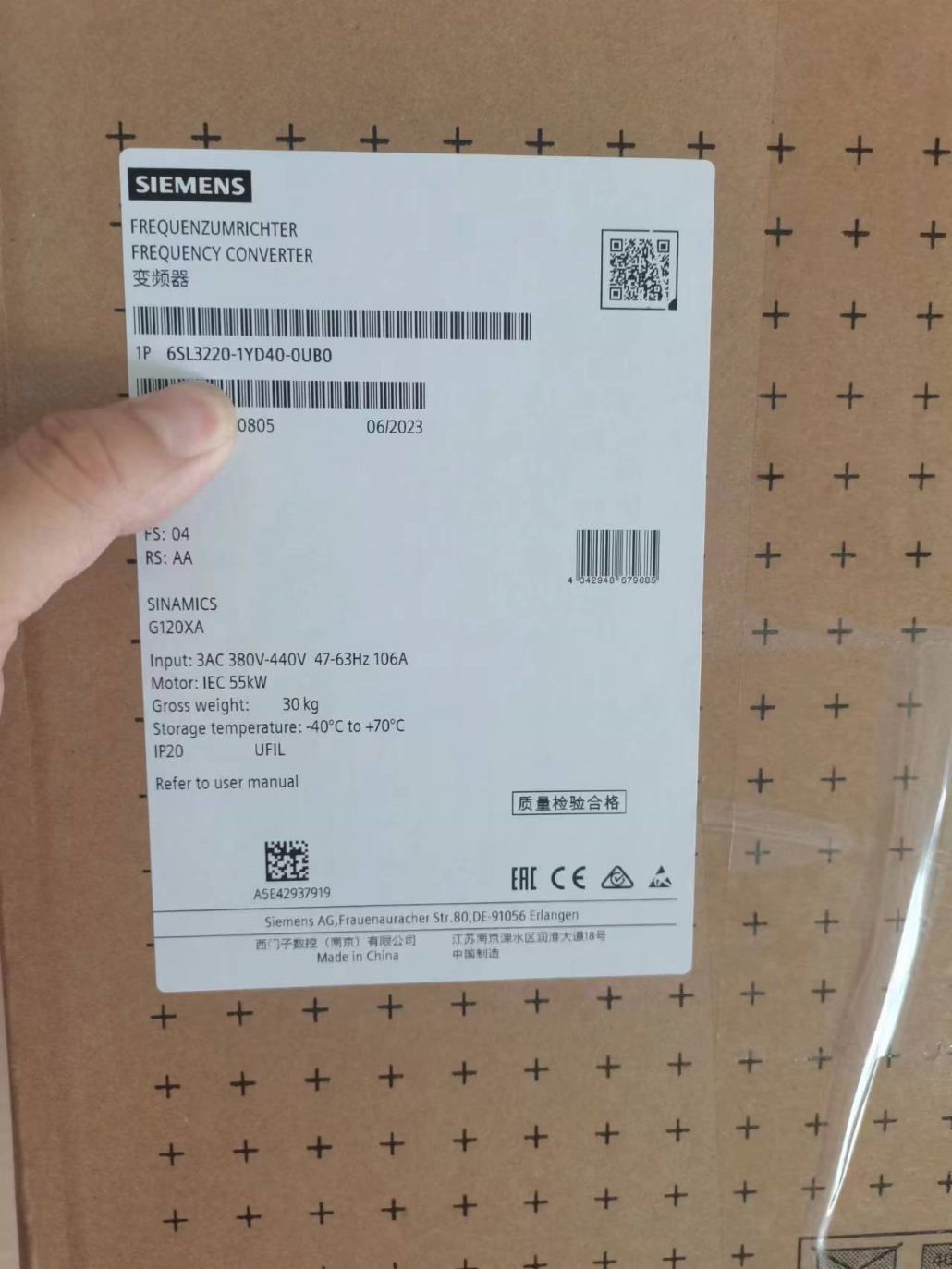

型號：6SL3220-1YD40-0UB0

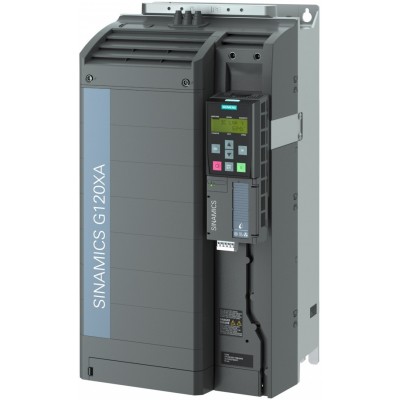

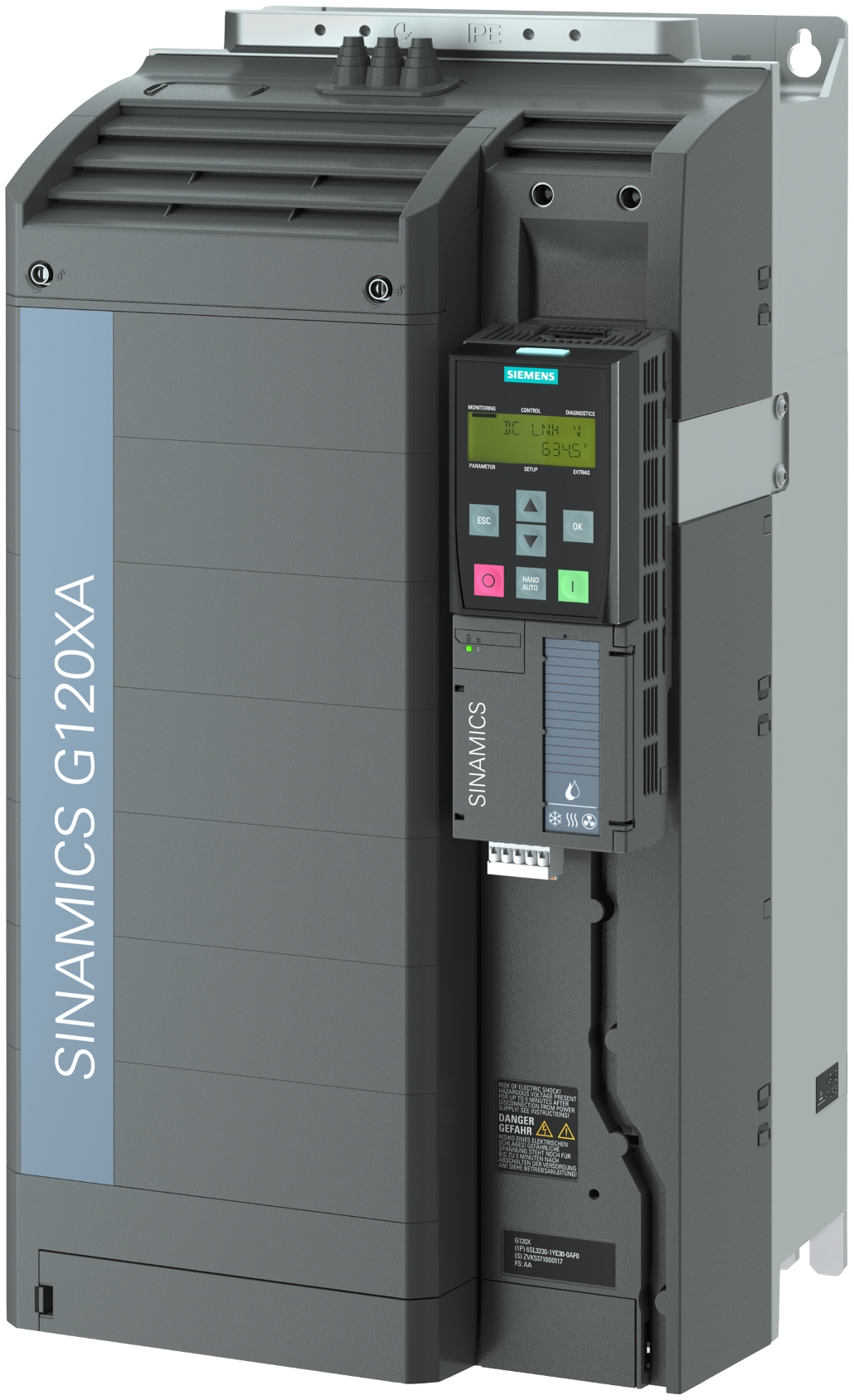

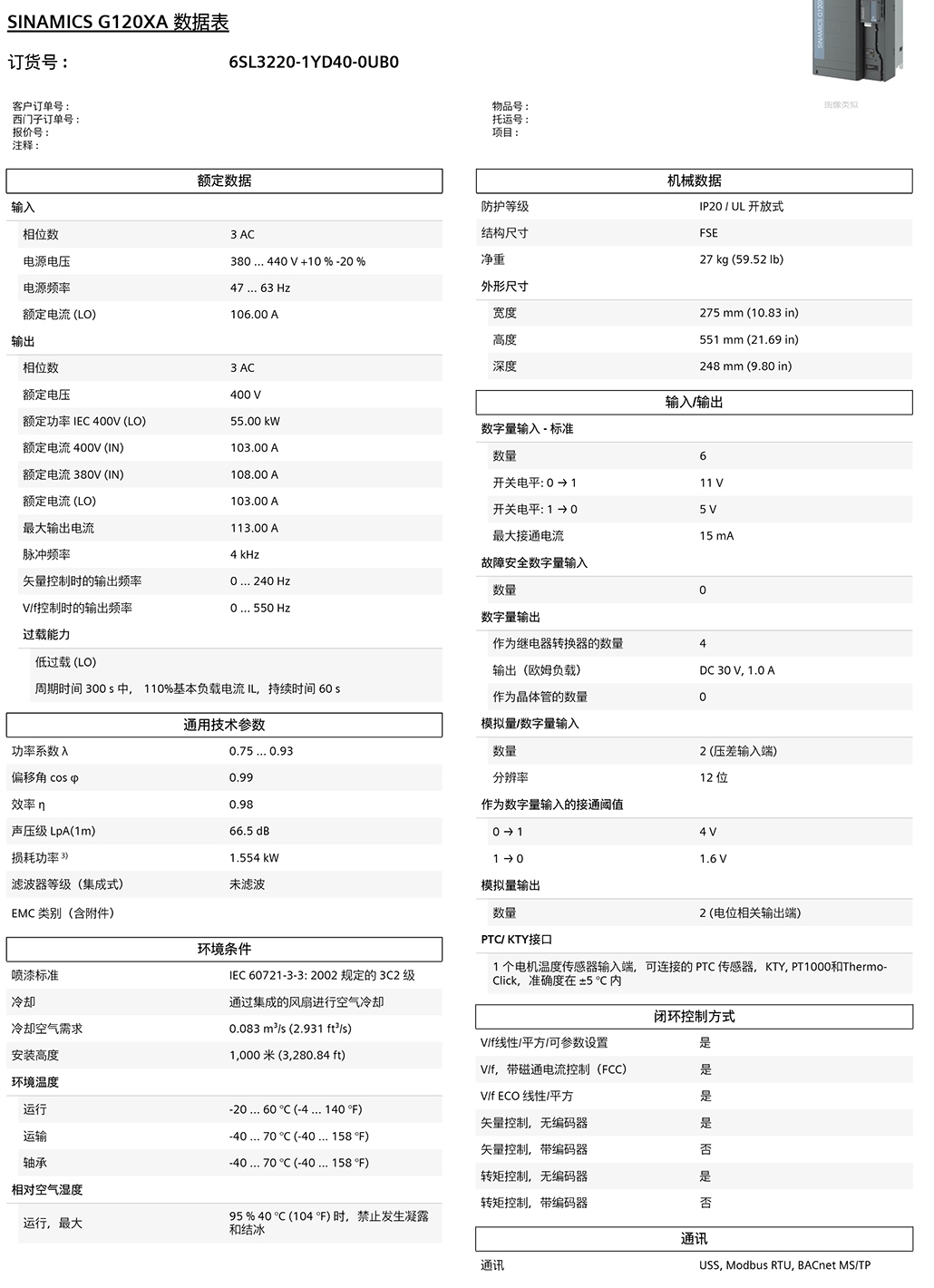

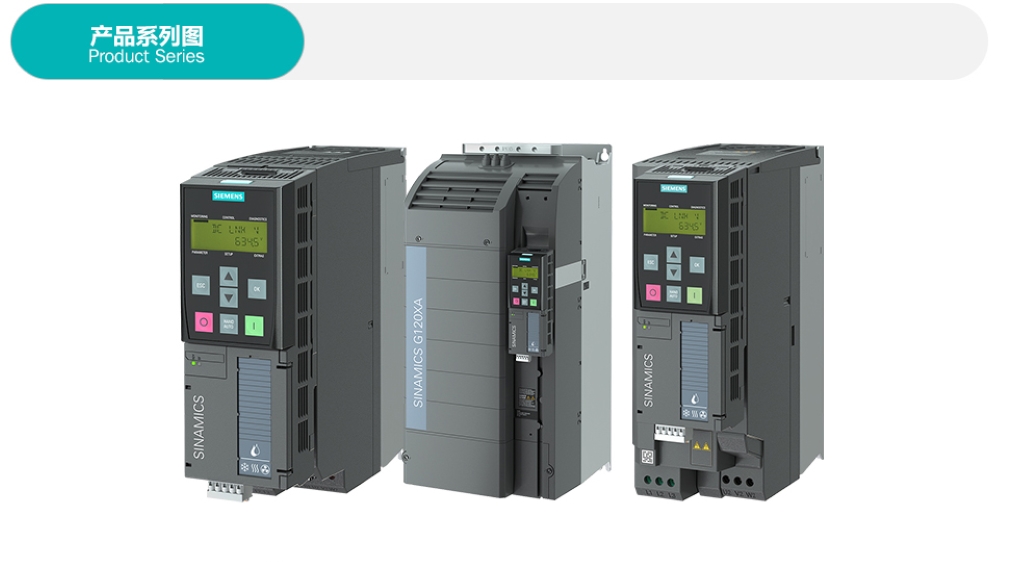

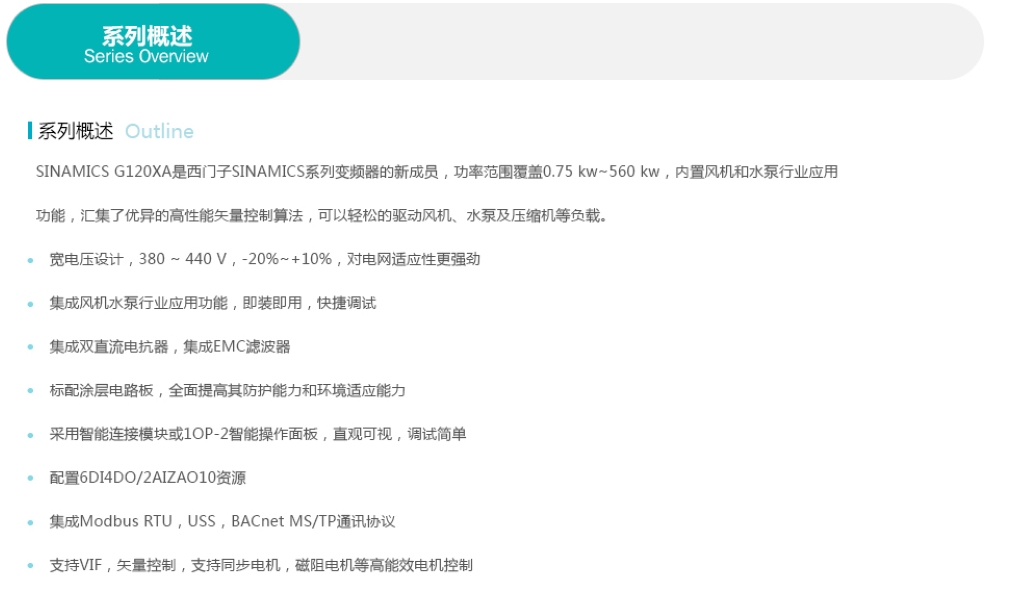

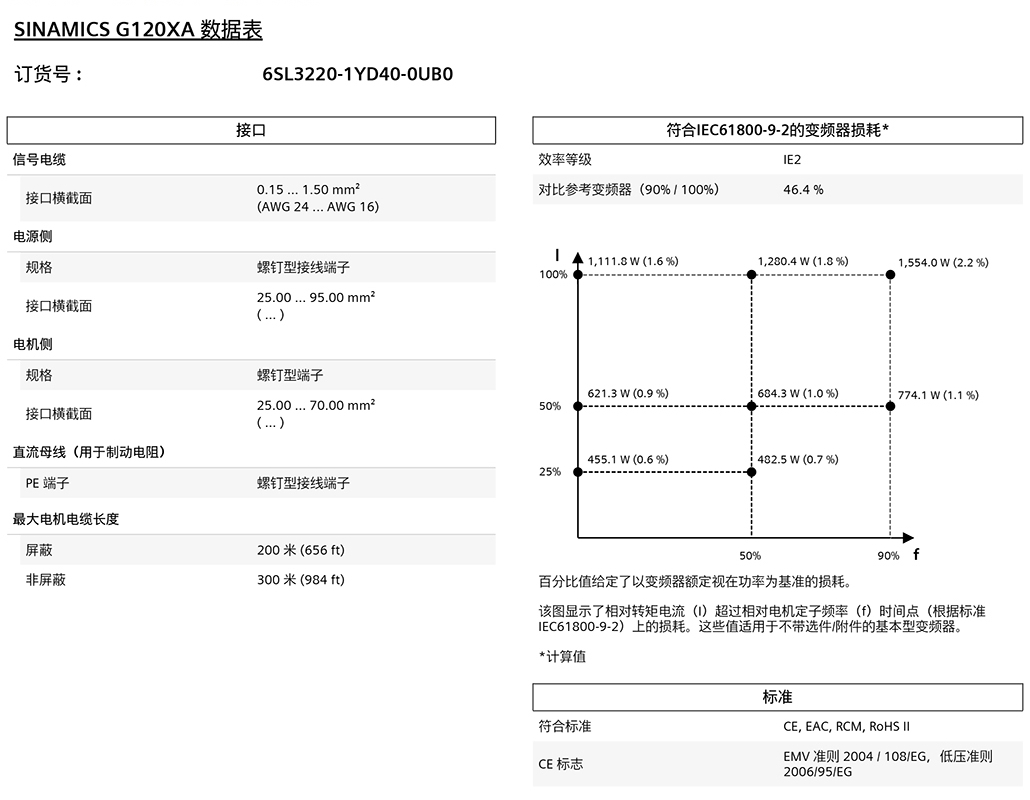

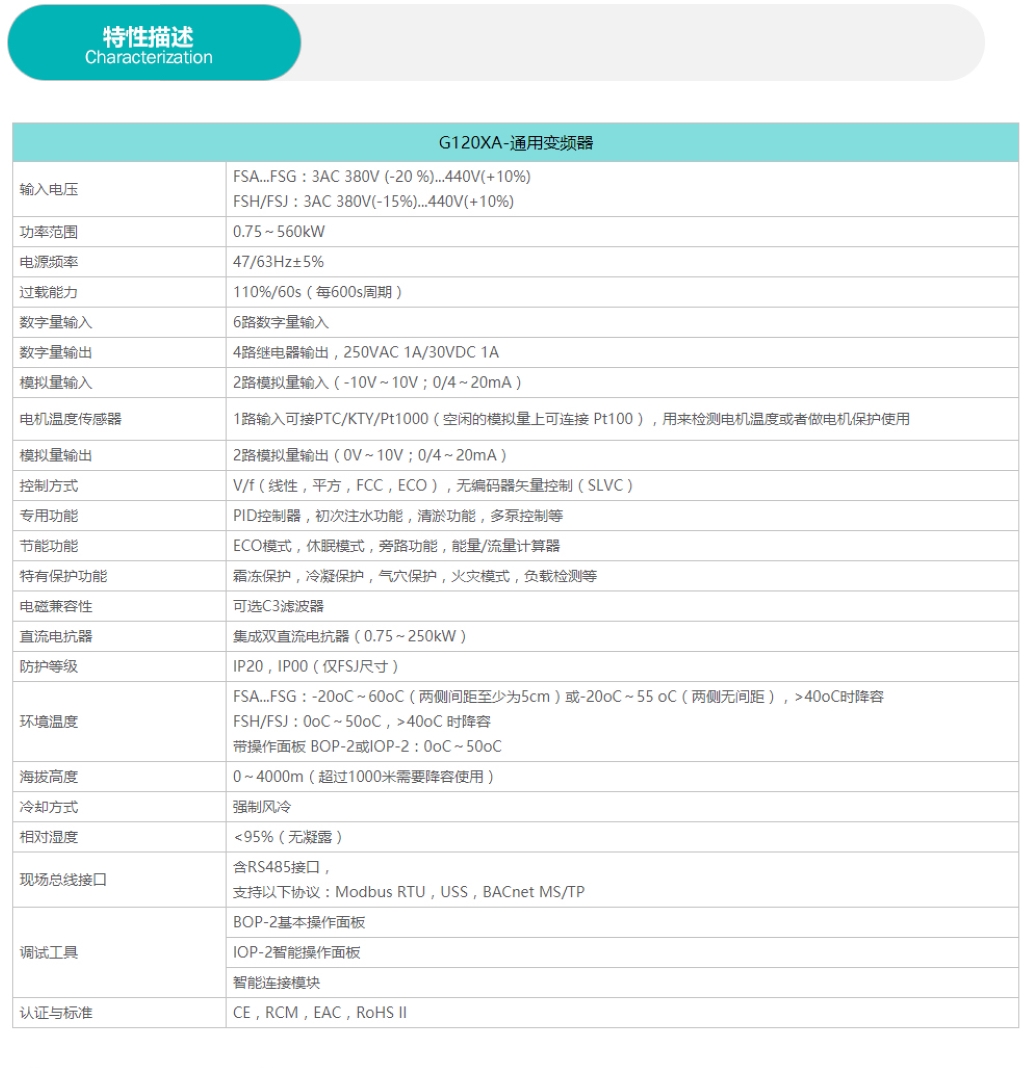

SINAMICS G120XA 額定功率 55kW 3AC 380V -20% 至 440V +10% 未濾波 110% 60s 每 600s 不帶操作面板 集成現場總線： MODBUS RTU，BACnet MS/TP，USS 6DI，4DQ，2AI，2AQ，1Mot_t 保護：IP20 框架尺寸：FSE 551x275x239（高x寬x深）

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列

西門子G120

一、模塊化標準型變頻器

SINAMICS G120是一種可滿足多樣化要求的模塊化變頻器，組件采用模塊化設計，功率范圍寬0.55kW~250kW，可確保始終能夠組合出一種滿足要求的理想變頻器。該系列變頻器提供有三種電壓型號，可連接200V、400V和690V電網。另外，SINAMICS G120還提供有一個功能全面的安全軟件包。STARTER或SINAMICS Startdrive用于對安全功能進行調試。

二、多功能，可組合，安全。

SINAMICS G120—適合完成多樣化任務的多功能變頻器

1.多功能

(1)功率范圍寬：0.55kW到250kW

(2)多功能系統，適用于眾多不同應用

(3)提供有低壓、中壓和高壓型號

2.可組合

(1)眾多組合選件(電源模塊、控制單元、操作面板)

(2)簡單連接至SIMATIC控制器，無縫集成到自動化環境中，并且是TIA(全集成自動化)的一部分

(3)所有變頻器采用一種標準組態方式

3.安全

(1)通用標準化安全方案–集成安全功能

(2)安全功能：STO、SS1、SBC、SLS、SDI、SSM

(3)根據SIL 2 (EN 61508)和PL d (EN ISO 13849-1)，無縫執行安全功能

SINAMICS低壓變頻器概覽

模塊化SINAMICS G120變頻器系統包括電源模塊、控制單元和可選的操作面板。

控制單元采用多種可以選擇的閉環控制類型來控制和監視電源模塊和連接的電機。它可與本地或中央控制器以及監控裝置通信。電源模塊為功率為0.37kW到250kW的電機供電。它采用先進的脈寬調制IGBT技術，可實現極為可靠和靈活的電機運行。全面的保護功能為電源模塊和電機提供了較高程度的保護。

一、電源模塊

西門子提供了滿足眾多不同驅動要求的電源模塊。

1.電源模塊PM240-2

適合機械工程中的標準應用的理想電源模塊。PM240-2電源模塊配有制動斬波器(四象限應用)，適用于通用機械工程中的大量應用。

PM240-2電源模塊適用于以下電壓和功率范圍：

(1)200V ... 240V 1AC/3AC 0.55kW ... 4.0kW

(2)200V ... 240V 3AC 5.5 kW ... 55kW

(3)380V ... 480V 3AC 0.55kW ... 250kW

(4)500V ... 690V 3AC 11kW ... 250kW

2.電源模塊PM240-2穿通型

PM240-2電源模塊具有一個制動斬波器(四象限應用)，它們在控制柜外部散去絕大部分熱損失。PM240-2穿通型電源模塊具有 FSA-FSF六種框架規格。

PM240-2穿通型電源模塊適用于以下電壓和功率范圍：

(1)200V...240V 3AC,0.75kW,2.2kW,4kW,18.5kW,30kW,55kW

(2)380V...480V 3AC,3kW,7.5kW,15kW,37kW,55kW,132kW

3.電源模塊PM250

這是一種滿足再生回饋要求的理想電源模塊。即，所有制動能量都直接回饋到供電系統(四象限應用–無需制動斬波器)。

PM250電源模塊適用于以下電壓和功率范圍：

(1)380V-480V 3AC ±10% 7.5kW到90kW

二、控制單元

控制單元可通過各種控制方式對電機進行控制。除控制功能外，控制單元還可執行其它任務，通過參數設置來滿足相關應用的要求。幾種具有不同功能特性的控制單元可用于SINAMICS G120。

1.CU240E-2系列控制單元–適用于一般機械工程中的標準應用

具有擴展I/O數量結構的標準控制單元(CU240E-2)適合具有安全要求的無編碼器應用。

2.CU250S-2系列控制單元–適用于一般機械工程中的高性能應用

這種控制單元(CU250S-2)尤其適合具有較高轉速及轉矩精度要求的變頻器I/O接口、現場總線接口和附加軟件功能為這些應用提供有效支持。

3.CU230P-2系列控制單元–泵、風機和壓縮機的專用設備

這種控制單元(CU230P-2)尤其適合具有集成工藝功能的變頻器，適用于泵、風機和壓縮機應用。I/O接口、現場總線接口和附加軟件功能為這些應用提供有效支持。

三、可選操作面板

通過SINAMICS附件，可以進一步提高SINAMICS變頻器的操作和控制能力。

1.SINAMICS G120智能接入模塊

基于Web的操作員面板，采用無線客戶端連接移動式調試、診斷和維護

借助于SINAMICS G120智能接入模塊，可通過WiFi以無線方式將移動設備（智能手機、平板電腦、便攜式 PC）連接到SINAMICS G120變頻器系列。這樣，您就擁有了一種具備眾多功能的強大工具，可用來以無線方式執行調試、診斷和維護。該模塊只需幾步即可設置完畢。由于具有Web服務器功能，無需安裝或下載額外軟件。只需要有一個標準Web瀏覽器和一個市售操作系統即可。SINAMICS G120智能接入模塊的用戶界面無論在配置和使用上都十分簡單而直觀。

該智能接入模塊是作為帶有CU230P-2或CU240E-2控制單元的SINAMICS G120變頻器系列的附加選件提供的。

(1)快速調試–移動而且智能

(2)電機測試–設置和更改電機轉速

(3)簡單維護和診斷

(4)所有參數和設置一覽無余

(5)存儲和共享變頻器數據

2.SINAMICS智能型操作面板IOP-2

智能型操作面板直接與變頻器相連本地操作、監視、調試、診斷、維護

借助于扁平IOP-2智能型操作員面板，可進行快速的本地調試和故障診斷并直觀操作SINAMICS G120變頻器，運行期間的設置調整得到簡化。用戶可通過直觀的中央多功能傳感器控制面板來選擇設置。

IOP-2有三種使用方式：直接插到變頻器的控制單元中，安裝在控制柜外面的操作門內，在難于接近的位置作為用于有線操作的 IOP手持裝置。

(1)具有廣泛顯示選項的高對比度彩色顯示屏

(2)快速調試變頻器

(3)簡單組態基于以太網的現場總線接口

(4)快速獲取有關當前驅動系統的產品信息

(5)通過西門子工業業務領域在線支持App直接與西門子客戶支持部門聯系

(6)通過二維碼（數據矩陣或QR碼）簡單連接到移動設備（如智能手機、平板電腦）

3.SINAMICS基本操作面板BOP-2

基本型操作員面板直接與變頻器相連本地操作、監視、調試、診斷

BOP-2基本型操作面板的菜單操作和2行顯示屏便于SINAMICS G120變頻器系列的本地調試。該顯示屏可同時顯示參數和參數值并進行參數過濾，無需使用打印出來的參數列表，即可方便地對變頻器進行調試。

BOP-2是作為SINAMICS G120變頻器系列的附加選件提供的。

(1)直接在現場操作變頻器

(2)在自動和手動操作之間簡單切換

(3)可使用克隆功能進行標準調試

(4)2行顯示屏可以顯示最多2個帶文本的過程值

(5)通過7段顯示屏的菜單提示進行診斷

(6)可使用門安裝套件安裝在控制柜的柜門內(可達到IP54/UL Type12防護等級)

4.其它輔助系統組件

其它輔助系統組件概覽，例如

(1)存儲卡

(2)（安全）制動繼電器

(3)盲蓋板

(4)屏蔽連接組件

(5)用于標準承重軌道安裝的適配器

(6)PC調試電纜

西門子PLC

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

西門子PLC的優點有：

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了先進的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分之一，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

2．西門子PLC配套齊全，功能完善，適用性強，西門子PLC發展到今天，已經形成了大、中、小各種規模的系列化產品。可以用于各種規模的工業控制場合。除了邏輯處理功能以外，現代西門子PLC具有完善的數據運算能力，可用于各種數字控制領域。近年來西門子PLC的功能單元大量涌現，使西門子PLC滲透到了位置控制、溫度控制、西門子PLC等各種工業控制中。加上西門子PLC通信能力的增強及人機界面技術的發展，使用西門子PLC組成各種控制系統變得非常容易。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

4．西門子PLC系統的設計、建造工作量小，維護方便，容易改造，西門子PLC用存儲邏輯代替接線邏輯，大大減少了控制設備外部的接線，使控制系統設計及建造的周期大為縮短，同時維護也變得容易起來。更重要的是使同一設備經過改變程序改變生產過程成為可能。這很適合多品種、小批量的生產場合。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。
