設備俗稱

硝化液回流泵、混合液回流泵、QJB-W型回流泵、水平螺旋槳泵、大流量低揚程泵、污泥回流泵、內回流泵、穿墻泵

產品介紹產品使用范圍：

　　QJB-W型污泥回流泵是在潛水?dāng)嚢铏C生產技術基礎上改良的產品，該泵為二級污水處理廠混合液回流、反硝化脫氮的用設備，

亦可以用于地面排水時抽凈化水;灌溉和控制水道系統;廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。

　　使用條件：

　　1、連續運行時，介質溫度不高于40℃;

　　2、介質PH值為6-9。

　　3、較大潛沒深度10m。

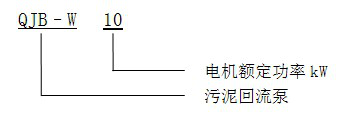

　　型號表示方法：

　　結構簡介：

　　專門設計的裝置部件和設備備件使污泥回流泵達到較好性能。

　　1、電纜：電纜采用特制水密電纜;

　　2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的;

　　3、電機：50Hz鼠籠式3相潛水異步電動機，F(xiàn)級絕緣，防護等級IP68。電機由周圍介質冷卻;

　　4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗;

　　5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離;

　　6、軸承：采用進口軸承，設計使用壽命可達100，000小時以上;

　　7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液;

　　8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能;

　　9、進口錐管：進口錐管的目的是為了形成較好的流動狀態;

　　10、排出接頭：排出接頭用于將進口錐管固定在出水管上;

　　11、引導裝置：引導裝置由兩根管子(導管)和上方導管夾具所組成。

　　產品特點：

　　1、按低揚程、大流量專門設計，效率高;

　　2、抗堵塞、纏繞，使用可靠;

　　3、采用較好的密封材料，可以安全連續運行10000小時以上;

　　4、結構緊湊，安裝維修方便;

　　5、主機采用沖壓成形結構，體積小，精度高，耐腐蝕無噪音;

　　6、內設漏電漏水及電機過載保護(報警)裝置，確保產品安全與可靠。

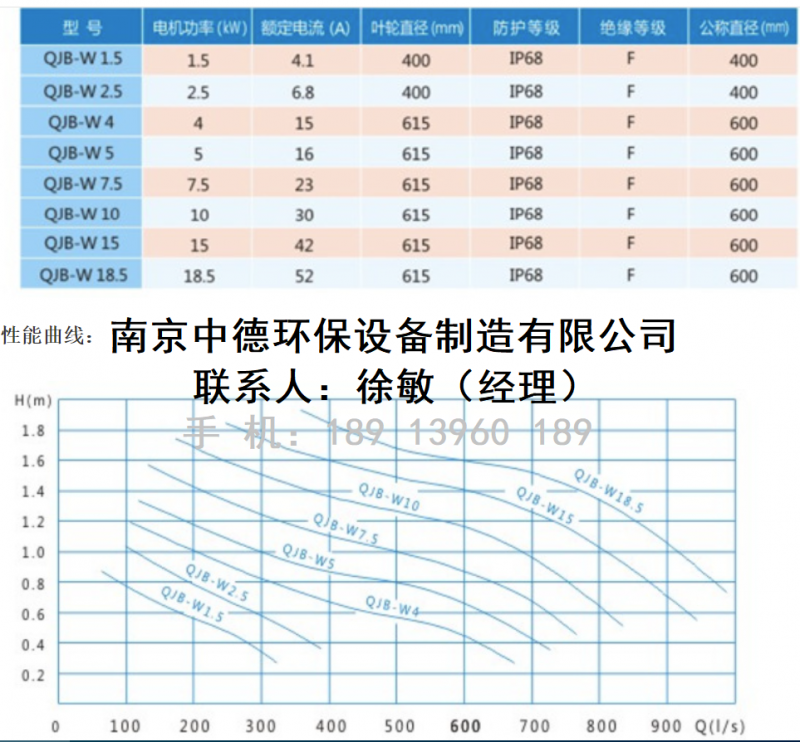

　　主要性能參數：

　　性能曲線：

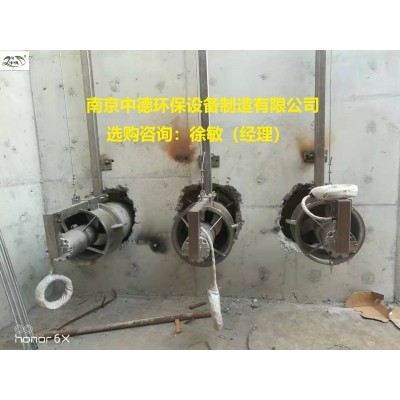

　　安裝：

　　1. 正確安裝使用是該泵能長久、正常運轉的基本保證。

　　2. 污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升設備進行檢查和維護，安裝方便快捷。

　　3. 本設備除穿墻管需要預埋外，導桿、起吊架均用鋼膨脹螺栓與池體連接，不需要預埋件。

　　4. 預埋件和拍門由用戶采購安裝，用戶定購時應該注意。

　　產品安裝尺寸：

　　安裝示意圖：

可以根據客戶要求定制各種尺寸規格，

24小時及時做詳細方案及報價、咨詢：

南京中德環保設備制造有限公司
