回轉式格柵除污機選型，參數，材質在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置，繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過，整個工作狀態連續循環進行。

特點：

結構緊湊、安裝調試方便、自動化程度高、連續除污無堵塞、排渣干凈、分離效果好。

回轉式格柵除污機選型，參數，材質 工作過程

①GSHZ型：該設備由ABS工程塑料、尼龍或不銹鋼制成的特殊形狀耙齒，按一定的排列次序裝配在軸上形成封閉式耙齒鏈，其下部安裝在進水渠中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自下而上運行，并攜帶固體雜物從液體中分離出來，液體則通過耙齒的間隙流過，整個工作狀態連續進行。

     由于齒耙的特殊結構形狀，使耙齒鏈攜帶雜物到上端反向運行時，前、后排耙齒之間產生相對自清運行，使雜物依靠重力脫落，同時設備后面設置的一副轉刷，以保證每排耙齒運行到該位置時都能*的刷凈。

②GSHP型：在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置，繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過，整個工作狀態連續循環進行。

回轉式格柵除污機選型，參數，材質 主要技術參數：

池寬：500mm

設備寬：600mm

池深:1200mm

間隙：   3mm

安裝角度： 75°

設備安裝調試要求

1、  考慮到運輸途中有可能使傳動鏈脫軌等現象，在安裝之前，必須接通電源試運轉30分鐘，運轉正常后才能安裝。

2、  吊裝前先檢查地基平面和渠底平面是否水平，水平誤差不得大于5mm。

3、  安裝前檢查基礎尺寸是否與機座尺寸相等；

4、機器放入基礎后，待就位正確后，將墊板與預埋鐵焊牢；

5、在接通電源前，先用扳手進入電動機尾部方榫內，按安全罩上箭頭所示的旋轉方向用手轉動電動機，應無其他影響運轉的因素存在；

6、卸去安全罩，放松緊鏈輪，卸下減速機端鏈條，通電試轉減速機的轉向是否正確，嚴禁反轉；

7、調整張緊輪及耙齒鏈的松緊度；

8、檢查減速機的潤滑油是否到油面線，不足時用30號機械油加至油面線，并定期檢查油量；

9、檢查完后按減速機說明書更換換氣螺塞（換氣螺塞掛在電機后罩上）。

10、接通電源空載運轉正常后，再投入負載運轉；

11、在運轉過程中，如有纖維雜物等阻塞耙齒鏈時，應及時清理，以免影響設備的正常運轉；

12、運轉中出現電機正常運轉而耙齒鏈不運轉，則說明過載導致安全銷切斷，須更換過載安全銷；

13、滾動軸承用黃油潤滑，定期用黃油槍從油嘴注入適量黃油。

電控箱安裝使用與保養

安裝使用說明：

1、額定電壓為380V，接地電阻小于4Ω，接地應安全可靠。

2、打開電控箱內門，合上空氣開關；

3、根據需要按箱門上的按鈕進行控制；

4、不使用時好分?jǐn)嗫諝忾_(kāi)關，并鎖好箱門；

5、電控箱如為戶外型，防護等級需為IP55

6、用戶自制的控制箱必須由過載保護繼電器。

特殊要求的控制另附圖和說明。

 保養：

1、

2、  應定時對進行檢查，是否有觸點松開，應去除灰塵；

3、  電控箱如果不小心讓水進入，應停止使用，可以晾干或風干；

4、  應管理好電控箱，不讓外人打開及破壞；

5、  應由專職電工保養和維修。

選型*參數說明

*：渠道的寬度（或者設備的寬度）B、渠道的深度H、格柵柵隙b、耙齒材質要求、機架材質要求。

無特殊說明的按常規：安裝角度75°，出渣高度600MM，功率標配，板材厚度標配

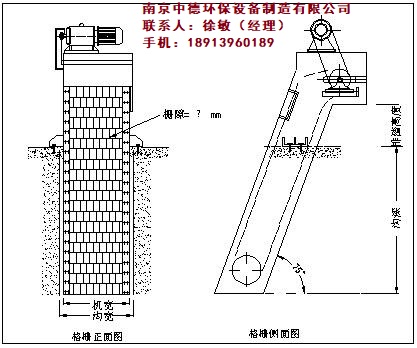

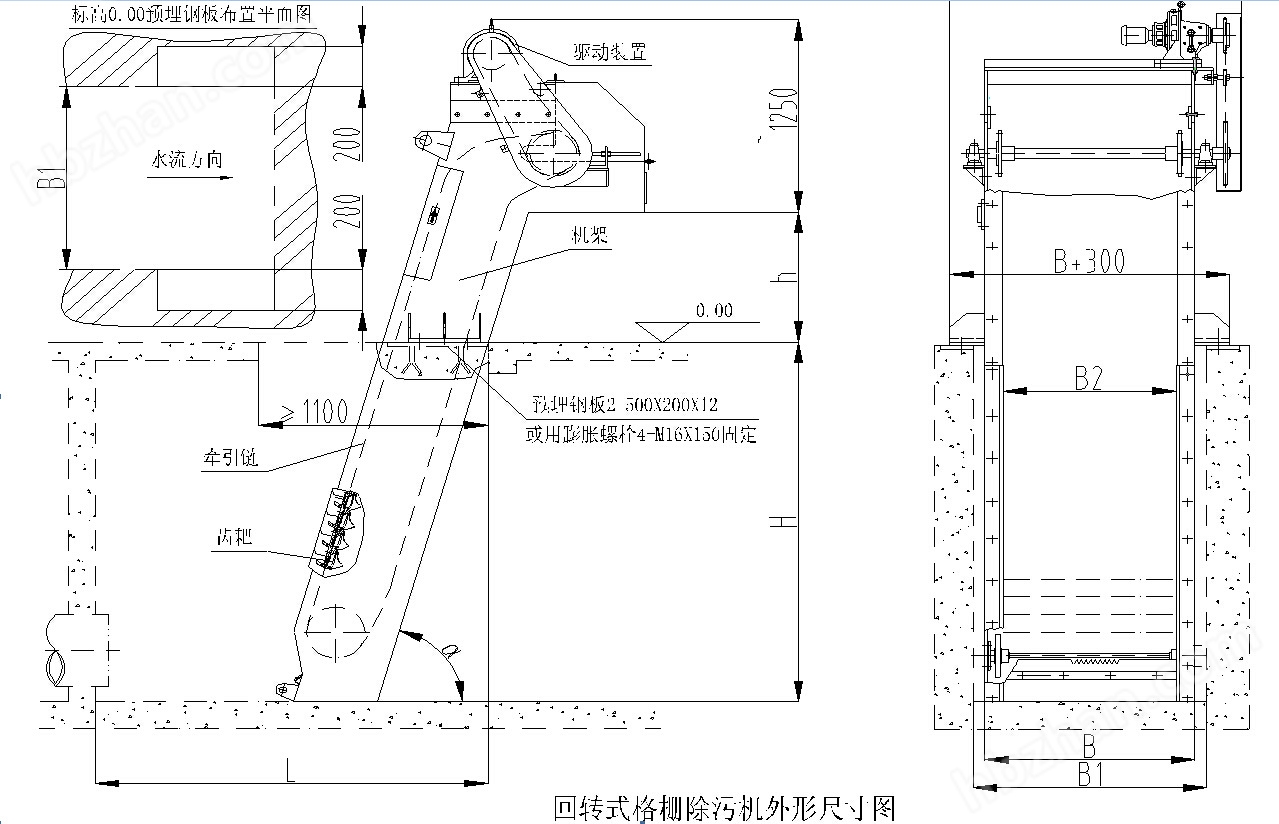

結構簡圖

過水流量表

選型詢價

不銹鋼機械格柵 GSHZ回轉式格柵除污機，必須問客戶渠寬，渠深，格柵間隙，材質要求、如果未提供，按照廠方標配，出渣高度，安裝角度？
