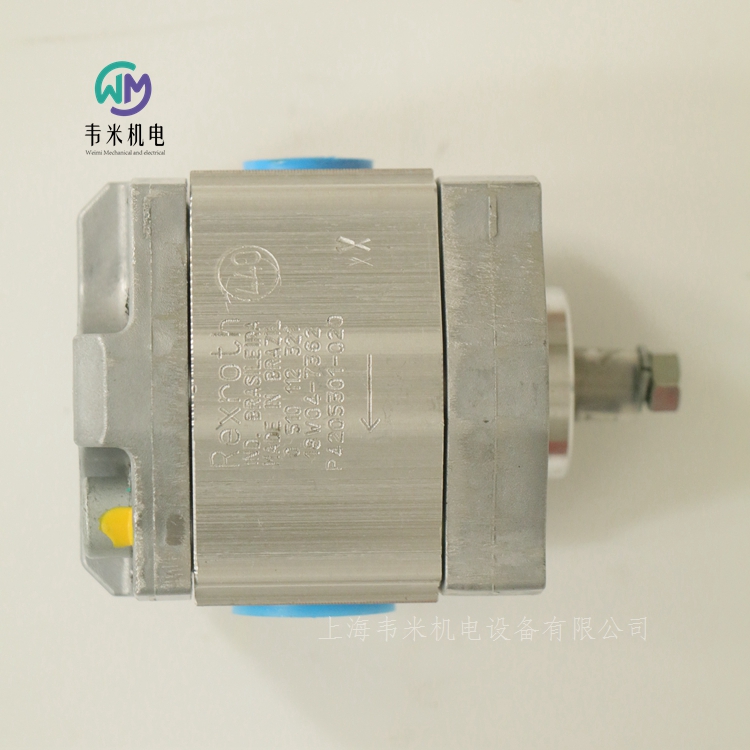

力士樂REXROTH外嚙合齒輪泵 高性能

AZPB

平臺 B

固定排量

規格 1.0 … 7.1

連續壓力達 220 bar

間歇壓力達 250 bar

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：

0510010008 AZPB-32-1.0RCP02MB

0510110017 AZPB-32-2.0RCP02MB

0510112321 AZPB-32-3.1LCP02MB

0510110002 AZPB-10-2,0RCP2MB

力士樂REXROTH先導式比例減壓閥

DRE, DREE

R900932943 DRE6-11/100MG24K4M

0811402055 DRE6X-11/175MG24-8NZ4M

規格 6

組件系列 1X

大工作壓力 210 bar

大流量 30 l/min

連接類型  底板安裝

油口安裝面  ISO 4401-03-02-0-05

安裝位置  任意

周圍溫度范圍  -20 … +70℃

存儲溫度范圍  -20 … +80℃

防護等級符合 EN 60529 標準  IP65（如果使用的是適合且正確安裝的連接插頭。）

符合性 根據 EMC 指令 2014/30/EU 檢查 CE  EN 61000-6-2 和 EN 61000-6-3

液壓油溫度范圍  -20 … +80℃

粘度范圍  15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15

先導流量  0.65l/min

大流量  30l/min

礦物油  HL, HLP

合適的密封材料  NBR, FKM

滯后  ± 2.5%

重復精度  < ± 2%

線性  ± 3.5%

控制值壓力特性曲線的制造公差  ± 2-3%

階躍響應  ≈ 150ms

電源  24VDC

小控制電流  100mA

大控制電流  1600mA

電磁線圈的電阻

20 °C 時的低溫值  5Ω

大高溫值  7.5Ω

占空比

電流消耗  1.5A

外部保險裝置  2A. 時間延遲

輸入

電壓  0 … 10V

電流  4 … 20mA

用于在接口 A（帶壓力限制裝置）中減壓

通過比例電磁鐵操作

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

使用外部控制電子元件進行操作時，借助電氣調節，設定值壓力特性曲線的制造公差較小

接口 A 中的小調定壓力

帶集成電子元件 (OBE)，可選

符合 EMC 指令 2014/30/EU 的 CE 標準

DRE(E) 型閥門是電控先導式三通減壓閥，可以為用電器提供壓力限制。該閥門用于降低系統壓力。

該閥門基本上由先導控制閥、比例磁鐵、帶主控制閥芯的主閥構成。

型號 DRE

通過比例磁鐵 在通道 A 中根據額定值調整待降低的壓力。

使用已卸壓的接口 P 時，彈簧將主控制閥芯保持在初始位置。

借此打開 A 至 T 的連接并阻止 P 至 A 的連接。

從接口 P 到環形通道的壓力連接。

先導油從孔流向接口 T，通過流量調節器、噴嘴流向先導控制閥，通過節流間隙流向縱向槽和孔。

減壓

控制室中先導壓力的形成作為設定值的函數。

將主控制閥芯向右移動，液壓油從 P 流向 A。

通過通道和噴嘴在彈簧腔的接口 A 中形成用電器壓力。

將接口 A 中的壓力提升至先導控制閥 的設定壓力，這會導致主控制閥芯向左移動。接口 A 中的壓力與先導控制閥 的設定壓力大致相同。

壓力限制

如果接口 A 中的壓力超過了先導控制閥 的設定壓力，則主控制閥芯繼續向左移動。

借此斷開從 A 到 T 的連接，并將接口 A 中所生成的壓力限制為已設定的設定值。

型號 DREE – 帶集成電子元件 (OBE)

這些閥門在功能和結構上都符合 DRE 類型。比例磁鐵 上還裝有一個配有控制電子元件的外殼 。

通過設備插頭連接電源電壓和設定值電壓或設定值電流。

出廠時通過較小的樣本偏差微調設定值壓力特性曲線。

力士樂REXROTH先導式比例減壓閥

DRE(M) 10, DRE(M) 20

R901279577 DREM10-61/200YG24-8K4M

規格 10, 25

組件系列 6X

大工作壓力 315 bar

大流量 300 l/min

安裝位置  任意

重量  4.7kg  6kg

存儲溫度范圍  -20 … +80℃

環境溫度范圍  -20 … +70℃

先導流量  0.8l/min

大流量  200l/min  300l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍   15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3.5%

重復精度  < ± 2%

線性  ± 2%

控制值壓力特性曲線的制造公差  ± 3.5

階躍響應  10 ... 90%  ≈ 130ms

特點

用于降低系統壓力的閥

通過比例電磁鐵操作

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝：油口安裝面符合 ISO 5781

A 到 Y 的第三條油路 (φ 7.5 mm)

線性化的壓力/給定值特性曲線

瞬態響應良好

可在 A 和 B 之間安裝可選單向閥

可選大壓力限制

DRE(M) 型閥門屬于先導式減壓閥。這些閥可用于降低工作壓力。

這些閥門的基本構成是帶比例電磁鐵的先導控制閥、帶主閥心的主閥，以及可選單向閥。

型號 DRE...

可通過比例電磁鐵根據控制值設置通道 A 中的壓力。

在靜止位置時 – 即通道 B 中沒有壓力時 – 彈簧將主閥芯保持在其初始位置。從通道 B 到通道 A 的連接關閉。因此可避免啟動躍變。

施加在通道 A 中的壓力通過孔作用于主閥芯的面。先導油從通道 B 穿過孔 流到恒定電流控制處，恒定電流控制保持先導流量恒定，與通道 A 和 B 之間的壓降無關。先導流量從

恒定電流控制處流入彈簧腔，穿過孔和，通過閥座 流進通道Y并由此回流。通過相關放大器對通道 A 中所需壓力進行預設。比例電磁鐵將閥架向閥座方向移動，并將彈簧腔中的壓力限制為設定值。如果通道 A 處壓力低于預設控制值，則彈簧腔內的較高壓力將會令主閥芯右移。從 B 到 A 的連接打開。如果已達到 A 處的調定壓力，此時主閥芯處的力達到平衡 - 主閥芯處于控制位置。

通道 A 的閥芯端面 處壓力 = 彈簧腔閥芯端面處壓力 – 彈簧力

如果在立式液壓油柱（例如，切斷位置的液壓缸活塞）中，要降低 A 處壓力（例如），則可以通過控制電子元件預設較低的控制值，這樣即可預選出較低的壓力值，該壓力值將立刻出現在彈簧腔內。作用于主閥芯表面 的 A 處的較高壓力值將主閥芯推向保護塞的方向，到達切斷位置。A 到 B 的連接堵塞，A 到 Y 的連接打開。彈簧處的力當前反向作用于主閥芯表面 的液壓力。在此主閥芯位置處，液壓油可從通道 A 經控制邊流向 Y，進入回流。

當 A 處壓力降至彈簧腔中的壓力和彈簧的 ?p 之和時，主閥芯將關閉控制邊 A 到 Y 處插口中的大控制孔。

相對于 A 處新控制值的剩余壓差約為 10 bar，當前壓力只可通過控制孔卸載。如此即可在無壓力下沖情況下實現良好瞬態響應。為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。通道 A 處部分充液流量同時可通過打開的主閥芯 A 到 Y 的控制邊流入回流。

型號 DREM...

為了提供液壓保護，防止比例電磁鐵上出現不允許的高電氣控制電流，導致油口 A 產生超額壓力，可以選擇安裝一個彈簧負載溢流閥，用于限制大壓力。此大壓力限制為基于相關壓力等級所設預設值。

力士樂REXROTH先導式比例溢流閥

(Z)DBE 6, (Z)DBEE 6

R901335463 ZDBEE6VP2-21/315G24K31A1M

規格 6

組件系列 2X

大工作壓力 350 bar

大流量 30 l/min

安裝位置  任意

重量  2.5kg

存儲溫度范圍  -20 … +80℃

周圍溫度范圍  -20 … +70℃

回流壓力 回流壓力油口 A，外部先導油

大流量  30l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍  15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3%

重復精度  < ± 2%

線性  ± 3.5%

控制值壓力特性曲線的制造公差，與滯后特性曲線和壓力增加有關

液壓油  HL、HLP

合適的密封材料  NBR/FKM

大線圈電流  1760mA

電磁線圈電阻

20 °C 時的低溫值  5.5Ω

大高溫值  8.05Ω

占空比

電源  24VDC

特點

用于限制系統壓力的先導式比例閥  分離并卸壓以回到油箱

用比例電磁鐵操縱

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝或疊加閥板設計：油口安裝面符合 ISO 4401-03-02-05 和 DIN24340

閥和控制電子元件都出自同門

型號 DBE 和 ZDBE 的外部控制電子元件

線性化的壓力/給定值特性曲線

帶集成電子元件 (OBE) 的型號 DBEE 和 ZDBEE

設定值壓力特性曲線的制造公差小

(Z)DBE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。可通過比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。

注意！

防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。

(Z)DBEE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。可通過比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。

注意！

防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。

R901304331 DBE6-21/100G24K4M

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...E

規格 6

組件系列 6X

大工作壓力 350 bar

大流量 (DC) 80 l/min

大流量 (AC) 60 l/min

三位四通、二位四通或二位三通型號

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

高功率線圈，可選旋轉 90°

電氣連接作為單個或對中連接

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選

通過 CSA 認證，可選

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。

該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。

在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。

接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。

輔助操作可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確排風，以確保正常運行。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）

這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。

型號 "73...A12"（軟切換行為）

控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。

注意：

連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。

由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH電磁閥訂貨號和型號：

R900561180 3WE6A62/EG24N9K4

R978017740 3WE6A6X/EG24N9K4/62

R900907814 3WE6B9-62/EG24N9K4

R900561272 4WE6C62/EG24N9K4

R900901748 4WE6C62/EW110N9K4

R900908879 4WE6D62/EG110N9K4

R900561274 4WE6D62/EG24N9K4

R900908590 4WE6D62/EG24N9K4/B12

R900903081 4WE6D62/EG205N9K4

R900916984 4WE6D62/EG220N9K4

R901008688 4WE6D62/EG220N9K4/V

R900909559 4WE6D62/EW230N9K4

R901483086 4WE6D62/OFEG110N9K4/B12

R900567512 4WE6D62/OFEG24N9K4

R900903465 4WE6D62/OFEG24N9K4/V

R900922533 4WE6FB62/EG24N9K4

R900567997 4WE6J73-62/EG24N9K4/A12

R900931967 4WE6JA62/EG24N9K4/B08

R900903463 4WE6L62/EG24N9K4/V

R900577475 4WE6M62/EG24N9K4

R900571012 4WE6R62/EG24N9K4

R900905896 4WE6Y62/EW110N9K4

R900556472 4WE6Y62/EG24K4QMAG24

R900561276 4WE6Y62/EG24N9K4

R900909178 4WE6Y62/EG24N9K4/B08

R900917497 4WE6Y62/EG24N9K4/B10

R900922335 4WE6Y62/EG220N9K4

R900765505 4WE6Y62/EG26N2K4K

R901073870 3WE6A62/OFEG220N9K4

R901235381 4WE6D46-62/OFEG24N9K72LSO407

R900561274 4WE6D6X/EG24N9K4

R900574632 4WE6D62/EG24K4QMBG24

R900909559 4WE6D6X/EW230N9K4

R900546257 4WE6D73-62/EG24N9K4/A12

R901235374 4WE6D73-6X/EG24N9K72L/A12

R900927437 4WE6D73-62/EG24N9K4/A12B10

R900561278 4WE6E62/EG24N9K4

R900903464 4WE6E62/EG24N9K4/V

R900921477 4WE6E62/EG24N9K4/B10

R900558641 4WE6E62/EW110N9K4

R901259406 4WE6E73-62/EG24N9K72L/A12=AN

R900561280 4WE6EA62/EG24N9K4

R901162080 4WE6EB62/EG220N9K4

R901034409 4WE6E6X/BG24NXDZ2/V

R900551703 4WE6J62/EW110N9K4

R900908878 4WE6J62/EG110N9K4

R900561288 4WE6J62/EG24N9K4

R900911762 4WE6J62/EW230N9K4

R900912079 4WE6J62/EW230N9K4/B10

R900548772 4WE6J62/EG24N9K4/V

R900922207 4WE6J62/EG220N9K4

R901235012 4WE6J62/EG24N9K72L

R900548271 4WE6J6X/EG24N9K4/B10

R900765511 4WE6J62/EG26N2K4K

R900561291 4WE6JB62/EG24N9K4

R900932917 4WE6JB62/EG24N9K4/V

R900561292 4WE6Q6X/EG24N9K4

R901235370 4WE6Q62/EG24N9K72L

R900940418 4WE6Y11-62/EG24N9K4

R900561286 4WE6H62/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

R900561282 4WE6G62/EG24N9K4

R900912493 4WE6G62/EW230N9K4

R900561284 4WE6GA62/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

R900578186 4WE6UA62/EG24N9K4

R901396248 4WE6U62/EG220N9K4/V

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...H

規格 6

組件系列 7X

大工作壓力 315 bar

大流量 60 l/min

三位四通、二位四通或二位三通型號

標準型號

油口安裝面符合 DIN 24340，形式 A

帶濕式插腳的直流線圈

電磁線圈可旋轉

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

隱式手動應急操作

WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。

這些方向閥主要由殼體、一個或兩個線圈、控制閥芯和一個或兩個復位彈簧組成。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置。控制閥芯由帶濕式插腳的線圈啟動。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油！

線圈的力通過推桿作用在控制閥芯上并將后者從其靜止位置推到所需的終端位置。這樣就可以根據符號釋放所需流向。在線圈滅磁后，復位彈簧將控制閥芯推回其靜止位置。

手動應急操作可在線圈不通電的情況下控制閥芯。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901089245 4WE6C70/HG24N9K4

R901087088 4WE6D70/HG24N9K4

R901087087 4WE6E70/HG24N9K4

R901108990 4WE6J70/HG24N9K4/B10

R901133322 4WE6HA70/HG24N9K4

R901089241 4WE6J70/HG24N9K4

R901108990 4WE6J70/HG24N9K4/B10

R901108705 4WE6JB70/HG24N9K4

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 10...E

規格 10

組件系列 5X

大工作壓力 350 bar

大流量 160 l/min

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

高功率線圈，可選旋轉 90°

電氣連接作為單個或對中連接

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，可選

通過 CSA C22.2  139-13 認證，可選

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。

輔助操作可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確通風，以確保能夠發揮正常功能。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）

這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。

型號 "73...A12"（軟切換行為）

控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。

與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。

注意：

連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。

由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH電磁換向閥訂貨號和型號：

R900944371 4WE10D33/CG220N9K4/V

R901487117 4WE10C50/EW230N9K4/M

R900598925 4WE10D33/CW110N9K4

R900912496 4WE10D33/CW230N9K4

R900923393 4WE10D33/CW230N9K4/V

R901336181 4WE10D50/EG205N9K4/M

R901344560 4WE10D50/EG220N9K4/V

R901339383 4WE10D50/EG220N9K4/M

R901278760 4WE10D50/EG24N9K4/M

R901483529 4WE10D50/EW230N9K4/M

R901391200 4WE10D50/HG24N9K4/M

R901344562 4WE10D50/OFEG220N9K4/M

R901278763 4WE10D50/OFEG24N9K4/M

R901278761 4WE10E50/EG24N9K4/M

R901390857 4WE10E50/HG24N9K4/M

R900595532 4WE10EA33/CG24N9K4

R901278780 4WE10EB50/EG24N9K4/M

R901278768 4WE10G50/EG24N9K4/M

R901427832 4WE10G50/HG24N9K4/M

R900597986 4WE10H33/CG24N9K4

R901349517 4WE10HB50/EG24N9K4/M

R900593805 4WE10J33/CW230N9K4

R901278744 4WE10J50/EG24N9K4/M

R901401552 4WE10J50/HG24N9K4/M

R901327207 4WE10J50/EG205N9K4/M

R901278782 4WE10JA50/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

R901349519 4WE10RB50/EG24N9K4/M

R901333735 4WE10T50/EG24N9K4/M

R901391202 4WE10Y50/HG24N9K4/M

R900591664 4WE10D3X/OFCG24N9K4

R901391203 4WE10C51/HG24N9K4/M

R901391200 4WE10D51/HG24N9K4/M

R901390857 4WE10E51/HG24N9K4/M

R901427832 4WE10G51/HG24N9K4/M

R901427828 4WE10H51/HG24N9K4/M

R901427828 4WE10H52/HG24N9K4/M

R901401552 4WE10J51/HG24N9K4/M

R901391161 4WE10L50/HG24N9K4/M

R901278778 4WE10U50/EG24N9K4/M

力士樂REXROTH帶電磁啟動的直動式方向滑閥

Z4WE 6

規格 6

組件系列 3X

大工作壓力 315 bar

大流量 50 l/min

重量

單線圈1.2kg

雙線圈1.6kg

溫度范圍  -20 … +50℃

特點

二位四通和三位四通方向截止閥

疊加閥

作為直通閥或短路閥

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

在油中開關的交流或直流電磁鐵

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。

在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。

液壓系統必須正確通風，以確保能夠發揮正常功能。

線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。

線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。

可選手動應急操作可在線圈不通電的情況下移動控制閥芯。

注意：

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

允許的沖擊和振動載荷參見參數單 08012。

注意事項：

電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路。或者，也可以選擇帶有集成干擾保護電路的連接器。

注意事項：

建立電氣連接時，必須正確連接保護接地導線 (PE )。

必須以減輕拉力的方式布線！

電纜束線圈只適用于安裝的電纜。

在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。

保護接地導線橫截面等于或大于電源的線路橫截面。

閥門安裝面必須連接到保護接地導線系統。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901087024 Z4WE6X252-31/EG24N9K4/V/60

R900936096 Z4WE6E68-3X/EG24N9K4/V

R900941535 Z4WE6E68-3X/EG24K4/V

帶電磁啟動的直動式方向滑閥

5-.WE

5 腔型號

規格 10

組件系列 5X

大工作壓力 420 bar

大流量 150 l/min

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

高功率線圈，可選旋轉 90°

電氣連接作為單個連接

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75VDC 時，CE 符合性符合低電壓指令 2006/95/EC

通過 UR 認證 UL 429 的電磁線圈

通過 CSA C22.2  139-10 認證，可選

5-.WE 型 5 腔體方向閥是切換時間增加的電磁線圈操作方向滑閥。該閥控制流體的啟動、停止和方向。這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。

在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置（不帶彈簧“O”的閥除外）。

當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的終端位置。這樣就可以根據所選符號釋放所需流向。

在關閉電子線圈后，控制閥芯將被推回至中心位置或初始位置（帶“OF”器的閥和不帶彈簧類型“O”的閥除外）。

手動應急操作允許在不給線圈通電的情況下手動切換閥。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油。

節流插件

在通道 P、A、B 或 T 中使用節流插件時，閥處的流阻會增加。根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

不帶彈簧復位“O” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器“OF” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈 且帶 器的方向閥。器用于將控制閥芯鎖定在相關的閥芯位置。因此，在操作過程中，無需向電子線圈持續施加電流，這樣有助于節能操作。

注意：

如果閥門帶有器，油箱管路中兩個或多個閥門的壓力峰值可能造成意外的控制閥芯運動！因此我們建議提供單獨的回油管路或在油箱管路中安裝單向閥。

影響切換時間

使用 5-.WE 型的 5 腔體方向閥，通過節流螺釘“C”或所選的“A0.”節流孔，可以將切換時間延遲到 100 ms 甚至更久。在此連接中，切換時間與壓力、流量以及粘度相關，具體取決于安裝情況。通過在兩個彈簧腔之間的連接通道內進行限制（節流或節流孔），切換時間將受到影響。在切換過程中，連接通道內的液體容積將由一個彈簧腔排放至另一個彈簧腔。

T 通道與彈簧腔分開以實現軟切換。

注意！

僅當調節主軸需要比螺母高出多 3 mm時將其旋出。

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6…B..XD

規格 6

組件系列 6X

大工作壓力 315 bar

大流量 60 l/min

應用領域符合防爆指令 2014/34/EU：I M2；II 2G

應用領域符合技術規則 EAC TR CU 012/2011：I M2；II 2G

閥防爆保護類型：

– Ex h I Mb X 符合 EN 80079-38

– Ex h IIC T4 Gb X 符合 EN 80079-36

閥線圈防爆保護類型：

– Ex db I Mb 符合 EN 60079-1

– Ex db IIC T4 Gb 符合 EN 60079-1

電磁線圈經過 IECEx 認證

三位四通、二位四通或二位三通型號

預期在潛在爆炸性環境中使用，

油口安裝面符合 ISO 4401-03-02-0-05

帶濕式插腳的直流線圈

帶單個連接和電纜束線圈的電氣連接

帶手動應急操作

WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及一個或兩個復位彈簧。

在非操作狀態下，控制閥芯通過復位彈簧保持在中心位置或初始位置（脈沖閥芯除外）。通過濕式插腳線圈操作控制閥芯。

液壓系統必須正確通風，以確保能夠發揮正常功能。

線圈的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這會釋放所需的流向 P → A 和 B → T 或 P → B 和 A → T。

線圈斷電后，控制閥芯由復位彈簧推回到靜止位置。

手動應急操作可在線圈不通電的情況下移動控制閥芯。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個磁鐵且不帶器的方向閥。在斷電狀態下不存在定義的開關位置。

不帶彈簧復位，帶器 "OF"（脈沖閥芯，僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置、兩個磁鐵和一個器的方向閥。以此，兩個切換位置交替固定并且可以消除磁鐵的激勵。

注意：

由于設計方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

力士樂REXROTH電磁操作的二位二通、二位三通和二位四通方向座閥

M-.SED6

規格 6

組件系列 1X

大工作壓力 350 bar

大流量 25 l/min

特點

電磁操作的直動式方向座閥

油口安裝面符合 DIN 24340 形式 A（不帶孔）

油口安裝面符合 ISO 4401-03-02-0-05（帶孔）

安全切換，也能夠承受壓力下的較長停機時間

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關（無觸點）

產品說明

二位四通方向座閥

二位二通和二位三通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座和以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理 （二位三通方向座閥）

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。因此，流體被堵塞。

通過二位二通方向座閥，回油口在內部關閉。

二位四通方向座閥

二位二通和二位三通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。因此，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位二通和二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥

節流插件插入到 Plus-1 板的油口 P 中

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位二通和二位三通方向座閥

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥

單向閥插件插入到 Plus-1 板的油口 P 中。

德國力士樂REXROTH電磁閥座訂貨號和型號：

R900224526 M-3SED6CK13/350CG24N9K4/V

R900052392 M-3SED6CK1X/350CG24N9K4

R900052621 M-3SED6UK14/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

力士樂齒輪泵0510112321
