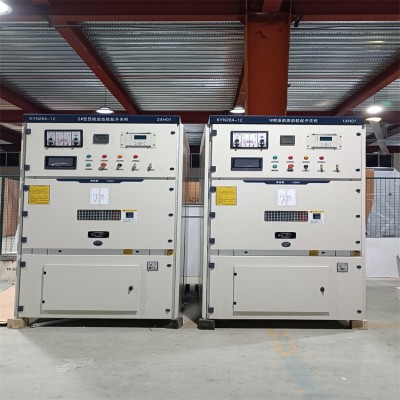

大型泵站水泵用高壓電機軟啟動柜 一體化高壓固態軟啟動柜 廠家

SGR系列高壓固態軟起動裝置簡介

一、概述

SGR系列軟起動裝置是高壓交流電動機起動的設備，它的主要構成是接于電源與被控電機間的三相反轉并聯晶閘管組件及其電子控制裝置。SGR系列高壓固態軟起動裝置是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，SGR系列高壓固態軟起動裝置按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網，電機和相連設備的電氣和機械沖擊。當電機起動達到正常轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置機械監控電機，實時測量電機電流、電壓，并提供各種故障保護。

二、工作原理

SGR系列軟起動裝置檢測到外部起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，RC阻容吸收單元吸收可控硅反向關斷時的尖峰電壓，均壓電阻擎制可控硅電壓，保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器于高壓可控硅之間的電氣隔離，同時保證了觸發信號不受電磁干擾。

三、產品特點

1. 提供了豐富多樣的起動方式，方便的設置、合適的控制系統，可使電機在不同的負載下實現的起動效果。

2. 由于采用了高性能微處理器及強大的軟件支持功能，使控制電路得以充分簡化、優化，無需對電機參數進行調整，即可獲得一致、準確的操作性能。

3. 高壓軟起動裝置采用信號多級處理及隔離技術，具有很強的熱抗干擾能力。

4. 采用光纖感應觸發系統使高壓室和低壓室完全隔離，實現高壓晶閘管的觸發、檢測及高低壓控制回路之間的安全隔離。

5. 低壓測試模式：在不接通高壓電源的情況下，利用小功率低壓電機配合標準內置特性進行全功能測試，SGR高壓軟起動裝置可在現場運行前采用低壓（380V）電機進行模擬調試，為正式運行提供技術依據和保證。

6. 采用標準人機接口，具有運行狀態和數據顯示，通過功能按鍵和設置按鍵實現參數設定、顯示、系統控制及中文在線提示等功能。

訂貨須知：文中顯示價格為固態軟啟動小規格標配指導價，非實際銷售價

訂貨時需提供電機型號、功率、使用工況、元器件要求等，帥龍機電為您按需定制。也可與我司高低壓開關柜、進相器配套使用。
