靜止式進相器無功功率補償原理及安裝注意事項--湖北帥龍機電
一、靜止式進相器工作原理
靜止式進相器是串接在轉子回路中對電機起作用的。電機運行時，進相器采集電機轉子電流信號和同步電壓信號，經微處理器CPU進行數據和相位處理，控制和調整可控硅的觸發信號，使可控硅組成的交—交變頻器將降壓后的工頻電源變為和轉子電流同頻率，相位滯后90°的附加電勢加在電機轉子回路中。轉子的電流和電壓相位因此改變，通過磁場進而改變電機定子的電流與電壓的相位角，使電機的功率因數提高，得到補償。
二、靜止式進相器補償原理
電機在某一負載下運行時，其轉子電流為I2e、定子電流為I1e,向量圖如下所示。
激磁電流Im由關系式Im=I1e-I2e，從向量圖可得出Im。當在轉子回路串接靜止式進相器的附加電勢后，轉子電流的相位變為圖中的I2。由于負載不變，激磁電流Im不變。此時的電子電流I1由關系式I1=Im+I2，從向量圖可得出I1，如圖所示。從圖中可以看出I1的功率因數角和幅值都比I2e小，說明電機的功率因數有所提高，定子電流有所下降。這正是靜止式進相器所要達到的對電機補償的目的。

靜止式進相器安裝要求及注意事項：
1、進相機應安裝在電纜溝的正上方，配槽鋼基座；
2、安裝地面應水平，柜體應垂直水平安裝,上下應有通風的空間；
3、電機的轉子線Ia,Ib,Ic:按照要求將Ia,Ib,Ic分別接到交流接觸器KM3的銅排出線上；
4、起動器的進線Oa,Ob,Oc:按照要求將Oa,Ob,Oc接到交流接觸器KM2的銅排出線上,這部分連線是增加的部分,用戶需要根據主電機實際的轉子電流容量來確定導線的截面積,根據起動器與進相機之間的實際距離來確定導線的長度；
5、進相機的電源線：電源線為4根線，其中三根火線分別接進相機中接線端子排上的U.V.W端子，零線接N號端子。對于SPM-400,SPM-600采用銅線BVV-4.0MM，電源容量為40Ａ,而對于SPM－800，SPM－1000要采用銅線BVV-6.0MM,電源容量為60Ａ。而對于SPM－1200，SPM－1500要采用銅線BVV-16.0MM,電源容量為100Ａ。接地線采用銅線BVV-4.0MM，與進相機中的接地螺栓緊固牢靠；
6、從起動柜或一次柜中引出一組交流控制電源，接到端子號301、305上,如果進相機交流接觸器KM2、KM3線圈電壓為交流220V，301,305接交流220V；如果進相機交流接觸器KM2、KM3線圈電壓為交流380V，301,305接交流380V；
7、將來自一次柜電動機定子側的A,C相電壓信號線并聯接到端子號12、14上，將定子側B相電流信號線串聯接到端子號16、18上，接好后進相機中的功率因數表和電流表應能正常顯示。如功率因數表反向偏轉，則可將A,C相線接到14、12端子號上；

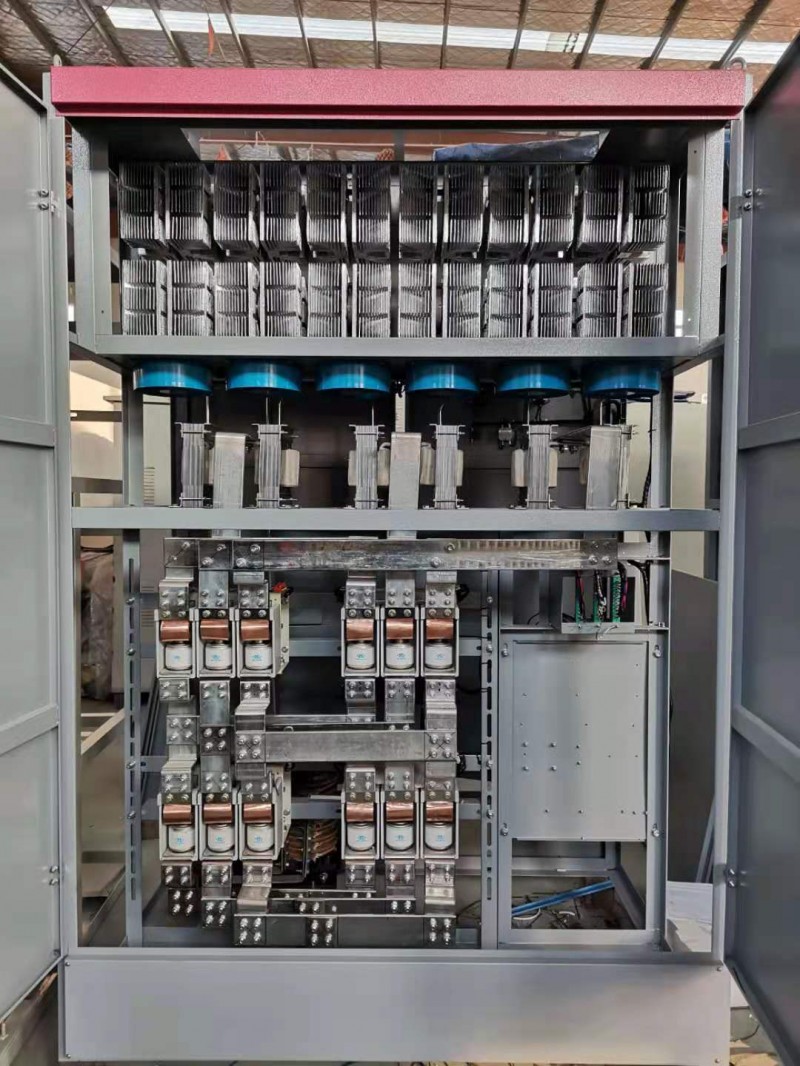

靜止式進相器
8、311、313是來自電機一次柜上斷路器的常開輔助接點與起動器上短接接觸器的常開輔助接點串接的聯鎖信號，按圖紙要求接好，如不需要聯鎖，則必須將311和313短接。
9、307、309,是合閘聯鎖信號，按圖紙要求串接入電機一次合閘回路；
10、221、223是來自起動回路短接接觸器常開輔助接點的聯鎖信號，按圖紙要求接好；
11、391、393來自中控控制進退相的無源觸點信號，閉合表示中控控制進相機進相，斷開表中控控制進相機退相
12、351、353是備妥無源觸點信號，閉合表示進相機正常，中控可以控制電機起動；
13、361、363是允許進相無源觸點信號，閉合表示允許中控控制進相機進退相
14、371、373是故障報警無源觸點信號，閉合表示進相機有故障，需到現場處理；
15、381、383是進相機狀態無源觸點信號，閉合表示進相機已經進相。
靜止式進相器調試與操作要求說明：
1、送上進相機的電源，合上進相機控制電源Q，如果進相機處于現場控制狀態時，此時進相機電源板上的六個電源指示燈應發亮，進相機控制板上的第1個指示燈應發亮，表示進相機控制電源+5V，-15V，+15V，+18V正常，進相機觸發板上的第1個指示燈應閃亮,表示進相機控制程序正常.
2、此時進相機上的交流接觸器KM4應沒吸合，變壓器B1的輸入應都沒有電壓；
3、主電機起動前交流接觸器KM2應吸合，合閘聯鎖信號閉合，起動主電機，進相機控制板上有三個指示燈應有規律地交替閃亮，表示主電機轉子電流信號正常傳入進相機的控制板上，等到主電機起動完畢。
4、主電機起動后,進相機觸發板上的第1個指示燈閃亮，稍停幾秒鐘，觸發板的六個指示燈開始有規律的閃亮；
先起車，后進相
先退相，后停車
5、在主電機起動完畢后才能進行進相操作。
首先，觀察進相器面板紅、綠燈指示燈。
（1）紅色(電源)指示燈亮，綠色(進相)指示燈熄時，如果進相機觸發板六個指示燈都在閃亮,此時按下綠色（進相）按鈕，此時紅色和綠色指示燈均亮，電機的定子電流下降，完成進相。
（2）如紅色(電源)指示燈亮，綠色(進相)指示燈熄，而不能進相時，請按黑色(復位)開關復位，此后請按照第（1）步操作，此時紅綠燈均亮，電機的定子電流下降，完成進相。
6、主電機未起動完畢之前不能讓進相機進相。如果在進相過程中出現紅色指示燈亮，綠色指示燈熄，請按進相步驟繼續進相，但重復進相操作次數不能超過5次。如連續出現5次進相困難，請作故障處理;
7、按照上述進相規程投入進相機，應能聽到交流接觸器KM3吸合的聲音，進相指示燈亮；
8、主電機運行正常，并且電流表指數下降，功率因數表指數上升；
9、用鉗形電流表測量進相機下部的逆變變壓器B1的輸出電流應小于主電機的額定轉子電流,并且明顯的擺動現象,用鉗形電流表測量進相機可控硅與電抗器的連接銅排的電流,每組測量的電流的幅值與擺動幅度應差不多；
10、運行一段時間以后按照在停主電機之前，請按紅色（退相）按鈕退出進相機，待綠色(進相)指示燈熄之后，再進行主電機的操作。
11、進相機投入正常后，將進相機退相以后，可以調節進相機下部的逆變變壓器B1的輸入電壓的調節抽頭，再進行進相機的進相，比較進相以后主電機的定子電流與功率因數的變化情況，一直到進相機的補償效果為止；
12、送上進相機的電源，合上進相機控制電源Q，如果進相機處于中控控制狀態中，此時進相機只電源板上的第四、五、六指示燈發亮，表示進相機觸發電源+12V正常；
13、主電機起動前交流接觸器KM2應吸合，進相機合閘聯鎖信號閉合，進相機備妥信號閉合，中控控制主電機起動，等起動回路的短接觸器短接后，進相機電源板指示燈全亮，觸發板上的第1個指示燈閃亮，稍停幾秒鐘，觸發板的六個指示燈開始有規律的閃亮；
14、此時允許進相信號閉合，中控控制進相機進相，進相完畢，進相狀態信號閉合；
15、此時中控可以控制進相機退相操作；
16、如果進相機有故障自動退相，故障報警信號閉合，此進需到現場處理。
