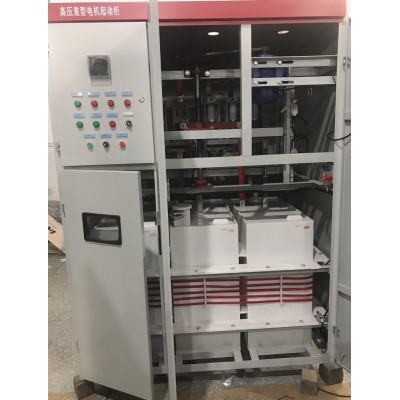

SYD3系列高壓籠型液體電阻起動柜使用說明

      感謝您選用帥龍機電SYD3系列高壓籠型水阻柜。下面小編向您介紹高壓籠型水阻柜的性能特點及如何配置電解液。

  SYD3系列高壓籠型液體電阻起動柜廣泛應用于冶金、建材、礦山、石油、化工、供水、電力、水利、制藥等行業中的泵類、風機、壓縮機、軋機、破碎機、皮帶運輸機等各種大中型電機的重載軟起動，其具有起動電流小，過程平穩可控等顯著優點。

     高壓液阻軟啟動柜通過高壓開關柜接入電機起動回路，該高壓開關柜具有起動電動機和切斷供電回路，使高壓液阻軟啟動柜完成，起動過程中具備保護功能，避免長期帶電。高壓液阻軟啟動柜串接于鼠籠式電機主回路上，利用其平衡的三相電阻隨溫度變化的特性，當該電阻通入電流時，電阻體溫度逐步升高而電阻逐步減小，從而使電機端電壓逐步升高，起動轉矩逐步增加，以實現電機平穩起動且降低起動電流的目的。

     高壓鼠籠型水阻柜的8種性能特點：

1、起動電流在額定電流的1.5~3.5倍；

2、起動時間20~60S可調；

3、起動溫升s10C/次

4、起動平滑無沖擊，起動電壓降在8%以內，對電網影響小；

5、保護功能完善，具有超溫、低液位、起動超時等多種保護功能；

6、可采用PLC控制，通過RS485口和上位機進行通訊，滿足DCS控制要求：也可實現閉環控制；

7、可連續起動3~4次、無諧波污染。

8、結構簡單，維護方便，穩定性優于電抗、自藕降壓啟動器。

      液阻的配制：首先將水阻柜軟啟動裝置活動極板調至允許起動狀態；打開電液箱蓋板，向箱內注入清潔的自來水至液位線以

下約20mm處，將電解粉用溫水溶解后，正確連接電阻至電氣室內預留的AC6.3V或AC24V測量電源，由圖三所示測量回路中

Rs=U/I計算出實際配制的液體電阻值，在邊測量邊攪拌的情況下將溶解的電液適量注入電液箱中。

本公司產品均為定制加工產品，嚴格按照配置表生產。發貨前經客戶確認無誤后再發貨。歡迎來電垂詢。
