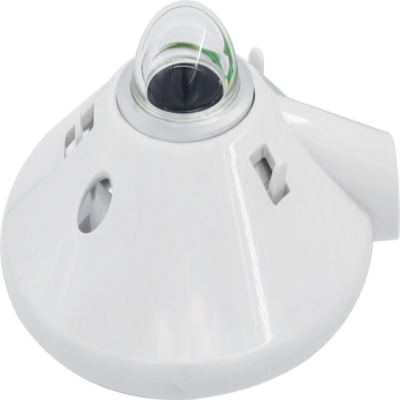

TBQ-2C 總輻射表

產品簡介

TBQ-2C總輻射表主要用來測量波長為0.3-3.2微米太陽總輻射的一級表。該表由雙層石英玻璃罩、感應元件、遮光板、表體干燥劑等部件組成。

感應元件是該表的核心部分，它由快速響應的線繞電鍍式熱電堆組成。感應面涂3M無光黑漆感應面為熱接點，當有陽光照射時溫度升高，它與另一面的冷接點形成溫差電動勢，該電動勢與太陽輻射強度成正比。

雙層玻璃罩是為了減少空氣對流對輻射表的影響。內罩是為了截?cái)嗤庹直旧淼募t外輻射而設的。

技術參數

靈 敏 度 7～14μV∕W.m-2

相應時間 <35s（99%響應）；

年穩定度 不大于±2%；

余弦響應 不大于±7%（太陽高度角10°時）；

方    位 不大于±5%（太陽能高度角10°時）；

非 線 性 不大于±2%；

光譜范圍 0.3-3.2μm；

溫度系數 不大于±2%(-10——40℃)

安全與維護

TBQ-2C總輻射表安裝場地應該選在感應元件平面以上沒有任何障礙物，保證日出、日落的方位上無高度超過5℃的障礙物并應比年出現陰影落在感應面上的現象。該表不應靠近淺色的建筑物或者其他易反射陽光的物體，也不應靠近人工輻射源。

安裝時應將該表的插頭朝北放置，先調水平然后再固定。

TBQ-2C總輻射表與記錄器的鏈接電纜應為雙層屏蔽導線，并具有防水性能，電纜應牢固地固定在支架上或者埋入地下進行保護。

連續工作的總輻射表每天至少檢查一次，檢查內容主要看玻璃罩是否清潔。如出現凍雪、霜、露等應設法輕輕除去這些沉積物。此外應定期檢查水平狀態、干燥劑是否有效。罩內無水氣等。

產品儲存

在相對濕度80%以下，且不得有腐蝕性，揮發物的室內儲存。

產品維修

    自發貨之日起，一年內凡用戶遵守運輸、儲存和使用規則而質量低于產品標準規定，負責免費修理及更換。如用戶人為損壞，則適當收取成本費。對出售的儀器終身負責維修。

配置清單

1.TBQ-2C總輻射表一套

2.輸出導線一根

3.使用說明書一份

4.檢定證書一份

5.合格證一份

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
