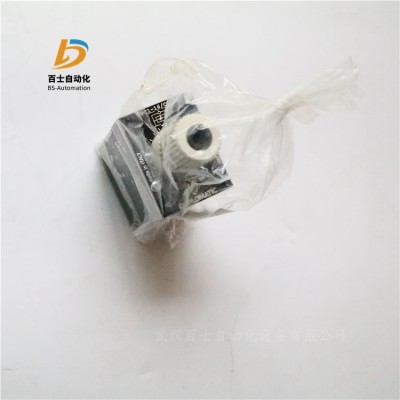

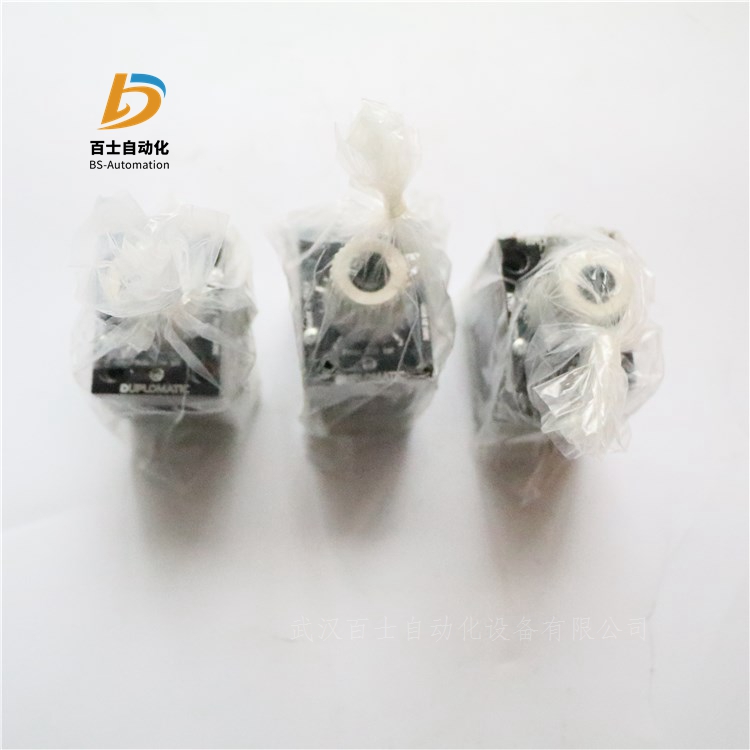

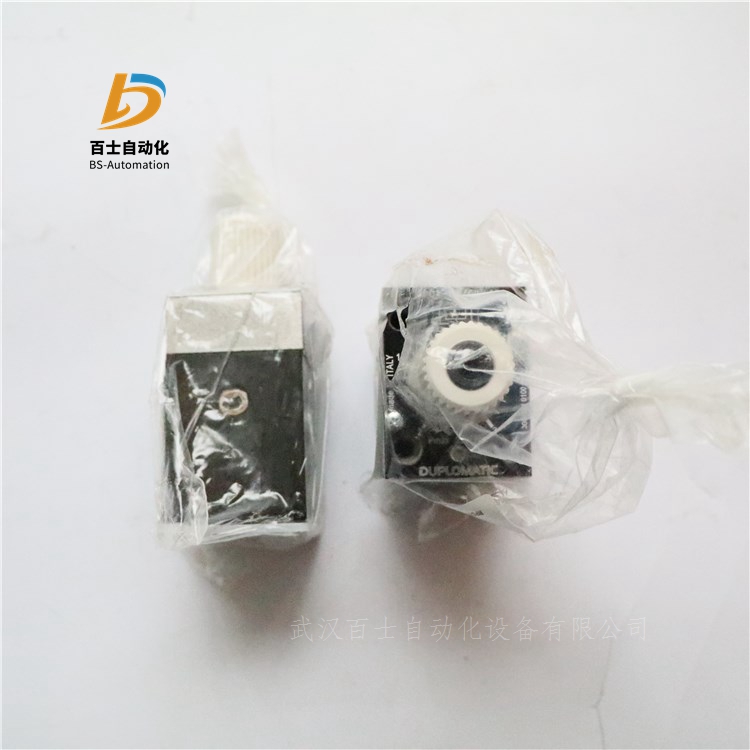

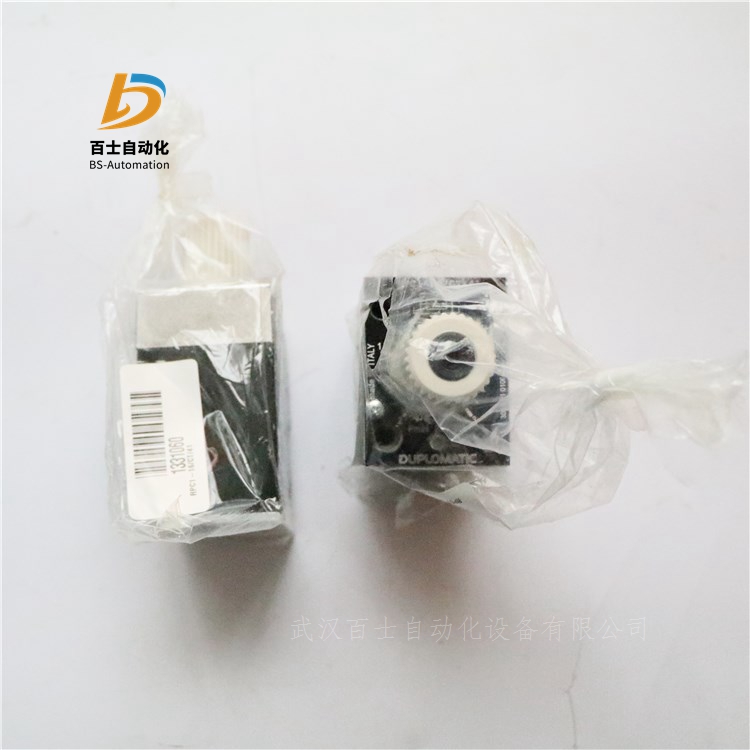

流量控制閥RPC1-16/CT/41迪普馬DUPLOMATIC

一件起售流量控制閥RPC1-16/CT/41迪普馬DUPLOMATIC

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性

；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴

格的太陽能和風能領域進行了應用。

性能參數：

意大利迪普馬DUPLOMATIC流量控制閥RPC1

帶壓力及溫度補償

板式安裝ISO 6263-03

 高工作壓力 250 bar

RPC1型閥是一種帶壓力和溫度補償?shù)牧髁靠刂崎y。

通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。

調節旋鈕的調節圈數為三圈，根據需要也可以是一圈，其型號為RPC1*/M。

從0.5 l/min到30 l/min，可提供7種不同的流量調節范圍。

技術參數 （在溫度 50°C，油液粘度 36 cSt條件下測得）

大工作壓力 250bar

小壓差（A-B） 10bar

單向閥開啟壓力 0,5bar

小控制流量 0,5-1-4-10-16-22-30l/min

小控制流量（對于流量0.5,1和4l/min）0,025l/min

自由流動方向大流量 40l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80°C

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

油液允許的高污染等級（流量 < 0,5 l/min）根據 ISO 4406:1999 等級 18/16/13

推薦油液粘度 25cSt

重量  1.3kg

旋鈕調節圈數

RPC1  3圈

RPC1-*/M  1圈

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM

密封（代號V）。

壓力補償

該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；第二個節流口的先導控制分別來自于一個

節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為 大

值時，閥的流量值保持恒定，且誤差在 大控制流量的 ± 2%范圍內。

溫度補償

該閥溫度補償?shù)墨@得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小于

0.5L/min且溫差在50 °C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，實際

流量比 大控制流量增加約4%。

反向自由流動

RPC1型閥可根據需要，訂購帶集成單向閥形式，允許油液沿B→A反向流動，此時閥的型號為RPC1-*/CT。

RPC1-*/CTX

該閥通常用作進口控制，安裝在方向閥后。先導連接口P口將補償器保持在閉合位置，從而避免當油液剛進入閥

時的初始速度突變。

意大利迪普馬DUPLOMATIC流量控制閥RPC*

帶壓力及溫度補償

板式安裝

RPC2 ISO 6263-06 (CETOP 06)

RPC3 ISO 6263-07 (CETOP 07)

RPC* 型閥是一種帶壓力和溫度補償?shù)牧髁靠刂崎y。

通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。

流量調整通過調節旋鈕實現，可轉動圈數為6圈，由轉數指示器顯示。根據需要，也可選用旋轉圈數為1圈的閥，

其型號為RPC*/M。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

RPC2系列

大工作壓力    320bar

單向閥開啟壓力  0,5bar

小壓差（E-U）10bar

大控制流量  22 - 38 -70 l/min

小控制流量  0,050l/min

重量  3,6kg

RPC3系列

大工作壓力 250bar

單向閥開啟壓力  0,5bar

小壓差（E-U）12bar

大控制流量 100 - 150l/min

小控制流量 0,120 l/min

重量  7,8kg

環境溫度范圍 -20 / +50°C

油液溫度范圍 -20 / +80°C

油液粘度范圍  10 ÷ 400cSt

油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15

推薦油液粘度  25cSt

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用

FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于

80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

壓力補償

該閥串接了2個節流口，一個節流口的開口度可以通過旋鈕調節；第二個節流口的先導控制分別來自于第

一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓

差為大值時，閥的流量值保持恒定，且誤差在大控制流量的± 3%范圍內。

溫度補償

在一個節流口處裝有一個溫度敏感器件，當油液粘度因溫度變化而變化時，通過它來感應溫度變化，并調

節閥芯位置來保持流量恒定。設定流量的波動范圍在閥大可控流量的± 2,5%之間。

反向自由流動

RPC*型閥根據需要可訂購集成單向閥形式，允許油液反向自由流動。此時閥的型號為RPC*-CT。

行程補償

為了避免油液剛開始進入執行機時發生速度突變，RPC型閥可帶有專門的調節器來控制行程補償，以預防不

可控制的運動發生。在訂貨型號上增加RC來表明需要行程補償調節器。

意大利迪普馬DUPLOMATIC三通流量控制閥RPC1-T3

帶壓力及溫度補償

板式安裝ISO 6263-03

 高工作壓力 250 bar

該閥為帶溫度及壓力補償?shù)娜髁靠刂崎y，用于控制進入執行機構的流量和泄油，當流量大于系統要求，

而不是系統壓力達到溢流閥設定值時，多余流量流回油箱。

流量調整通過調節旋鈕實現，其轉動圈數為3圈，轉數可由指示器顯示。根據需要，也可以選用旋轉圈數

為1圈的閥，其型號為RPC1*/M。 — 在調節范圍內，調節旋鈕可由鎖緊螺釘鎖定在任意位置。

術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

大工作壓力 250bar

小壓差（A-B） 12bar

單向閥開啟壓力 0,5bar

小控制流量 1 - 4 - 10 - 16 - 22l/min

小控制流量（對于流量1l/min和4l/min）0,035l/min

自由流動方向大流量 40l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80°C

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

油液允許的高污染等級（流量小于0,5 l/min）根據 ISO 4406:1999 等級 18/16/13

推薦油液粘度 25cSt

重量  1.5kg

旋鈕調節圈數

RPC1  3圈

RPC1-*/M  1圈

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用

FPM密封（代號V）。

壓力補償

該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；第二個節流口的先導控制分別來自于一

個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差

為 大值時，閥的流量值保持恒定，且誤差在 大控制流量的± 2%范圍內。

溫度補償

該閥溫度補償?shù)墨@得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小

于0.5L/min且溫差在50 °C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，

實際流量比 大控制流量增加約4%。

產品型號：

意大利迪普馬DUPLOMATIC流量控制閥帶壓力及溫度補償

RPC1-0,5/CT/41

RPC1-1/CT/41

RPC1-4/CT/41

RPC1-10/CT/41

RPC1-16/CT/41

RPC1-16/CT/42

RPC1-22/CT/41

RPC1-30/CT/41

RPC1-0,5/T/41

RPC1-1/T/41

RPC1-4/T/41

RPC1-10/T/41

RPC1-16/T/41

RPC1-22/T/41

RPC1-30/T/41

RPC1-0,5/CTX/41

RPC1-1/CTX/41

RPC1-4/CTX/41

RPC1-10/CTX/41

RPC1-16/CTX/41

RPC1-22/CTX/41

RPC1-30/CTX/41

RPC1-0,5/CT/M/41

RPC1-1/CT/M/41

RPC1-4/CT/M/41

RPC1-10/CT/M/41

RPC1-16/CT/M/41

RPC1-22/CT/M/41

RPC1-30/CT/M/41

RPC1-0,5/T/M/41

RPC1-1/T/M/41

RPC1-4/T/M/41

RPC1-10/T/M/41

RPC1-16/T/M/41

RPC1-22/T/M/41

RPC1-30/T/M/41

RPC1-0,5/CTX/M/41

RPC1-1/CTX/M/41

RPC1-4/CTX/M/41

RPC1-10/CTX/M/41

RPC1-16/CTX/M/41

RPC1-22/CTX/M/41

RPC1-30/CTX/M/41

RPC1-0,5/CT/41/V

RPC1-1/CT/41/V

RPC1-4/CT/41/V

RPC1-10/CT/41/V

RPC1-16/CT/41/V

RPC1-22/CT/41/V

RPC1-30/CT/41/V

RPC1-0,5/T/41/V

RPC1-1/T/41/V

RPC1-4/T/41/V

RPC1-10/T/41/V

RPC1-16/T/41/V

RPC1-22/T/41/V

RPC1-30/T/41/V

RPC1-0,5/CTX/41/V

RPC1-1/CTX/41/V

RPC1-4/CTX/41/V

RPC1-10/CTX/41/V

RPC1-16/CTX/41/V

RPC1-22/CTX/41/V

RPC1-30/CTX/41/V

RPC1-0,5/CT/M/41/V

RPC1-1/CT/M/41/V

RPC1-4/CT/M/41/V

RPC1-10/CT/M/41/V

RPC1-16/CT/M/41/V

RPC1-22/CT/M/41/V

RPC1-30/CT/M/41/V

RPC1-0,5/T/M/41/V

RPC1-1/T/M/41/V

RPC1-4/T/M/41/V

RPC1-10/T/M/41/V

RPC1-16/T/M/41/V

RPC1-22/T/M/41/V

RPC1-30/T/M/41/V

RPC1-0,5/CTX/M/41/V

RPC1-1/CTX/M/41/V

RPC1-4/CTX/M/41/V

RPC1-10/CTX/M/41/V

RPC1-16/CTX/M/41/V

RPC1-22/CTX/M/41/V

RPC1-30/CTX/M/41/V

意大利迪普馬DUPLOMATIC三通流量控制閥帶壓力及溫度補償

RPC1-1/T3/41

RPC1-4/T3/41

RPC1-10/T3/41

RPC1-16/T3/41

RPC1-22/T3/41

RPC1-1/T3/M/41

RPC1-4/T3/M/41

RPC1-10/T3/M/41

RPC1-16/T3/M/41

RPC1-22/T3/M/41

RPC1-1/T3/41/V

RPC1-4/T3/41/V

RPC1-10/T3/41/V

RPC1-16/T3/41/V

RPC1-22/T3/41/V

RPC1-1/T3/M/41/V

RPC1-4/T3/M/41/V

RPC1-10/T3/M/41/V

RPC1-16/T3/M/41/V

RPC1-22/T3/M/41/V
