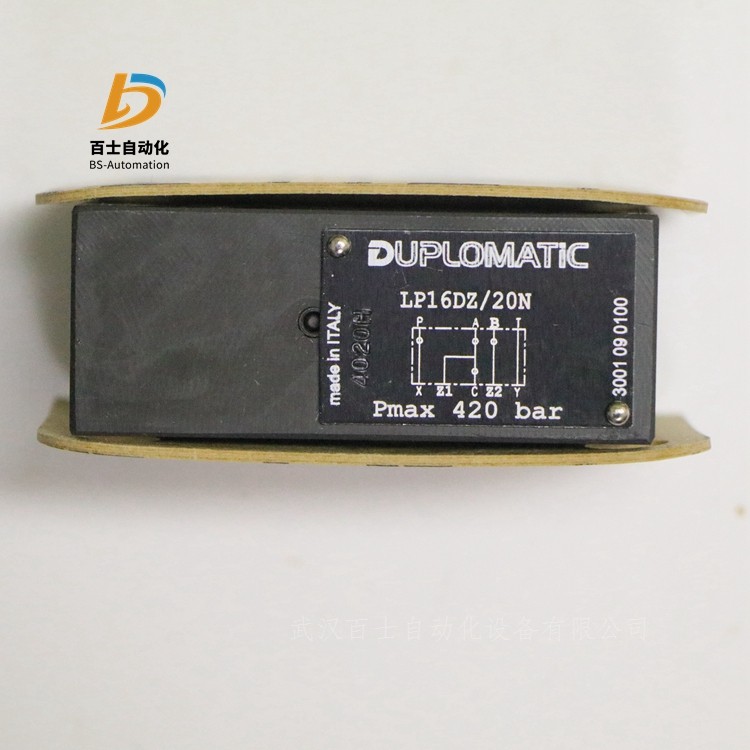

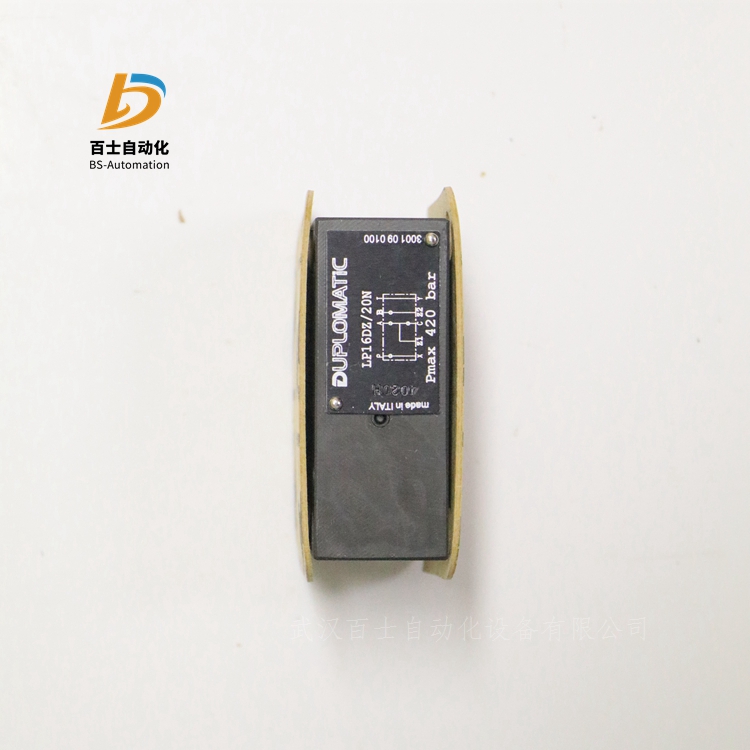

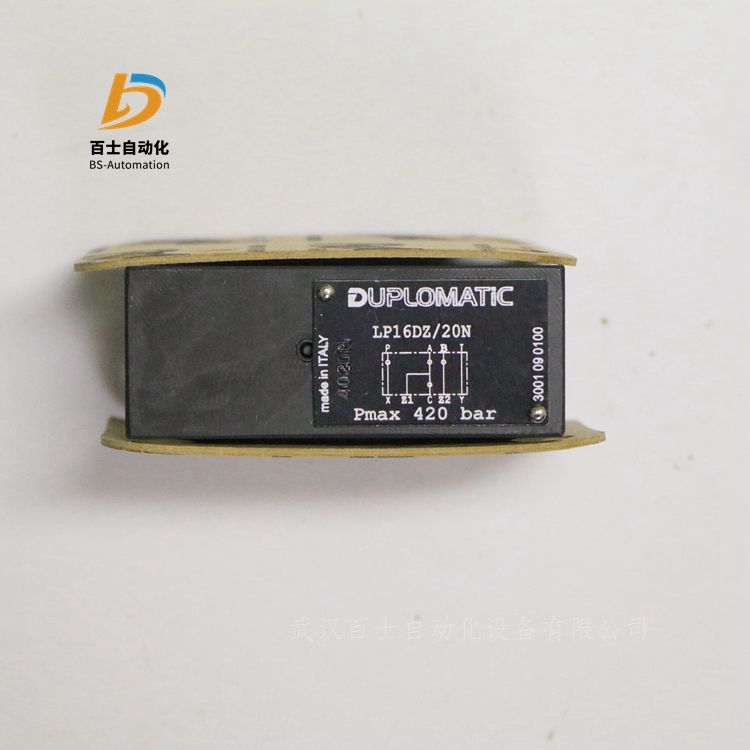

迪普馬DUPLOMATIC控制閥蓋板LP16DZ/20N

迪普馬DUPLOMATIC控制閥蓋板LP16DZ/20N  武漢百士供應

武漢百士自動化設備有限公司

雷青

手機/微信： 15307180902

電話TEL： 027-87680708

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

意大利迪普馬DUPLOMATIC邏輯元件

LC* 插裝閥

ISO 7368 - DIN 24342

LP* 蓋板

LCM* 帶監測邏輯元件

ND 16 - 25 - 32 - 40 - 50 - 63

 高工作壓力 420 bar

邏輯元件是一類插裝閥，適合整體集成塊，可提供6種不同的規格。

邏輯元件可通過使用功能性緊湊式閥塊，實現復雜的液壓回路，具有大流量且低壓降的特點。

邏輯元件由插孔符合ISO7368 / DIN 24342的插裝閥和控制蓋板組成。蓋板包括插裝閥的控制油路；部分型

號可安裝符合ISO4401-03標準的閥，以實現不同的控制功能。在閥座5中插入密封，可獲得一種低泄漏型。

— 插裝閥由閥套，錐閥芯和復位彈簧組成。錐閥芯可使用標準型，也可以采用帶阻尼孔型，該結構適用于閥

開啟和關閉時流量平緩控制。

— 有兩種不同類型的插裝閥可供選擇

- Q型: 此閥用于流量和方向控制，或者作為單向閥使用。

A1 - 閥座的面積，定義為參考面積= 1

A3 - 閥套的內圈面積

A2 - 為A3 - A1的面積差

面積比A1/A3為1/1,66。

當作用于面積A1或者面積A2 的壓力高于作用于面積A3的壓力時，閥開啟。

- P型：此閥用于壓力控制。

該閥面積A1和A3相等且只允許流向從A到B。

— LCM*是帶監測的邏輯元件，用于方向控制、先導以及作為單向閥使用。此類閥經過TüV認證?？商峁┮?guī)

格DN 16, 25, 32, 40和50。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液（磷酸酯），使用

FPM 密封（代號V）。

技術參數 (插裝閥帶蓋板)

LC插裝閥 大工作壓力  420bar

DP*, DPE*, DF1, DF2, LCM型蓋板 大工作壓力限制  350bar

環境溫度范圍  -20 / +50℃

油液溫度范圍  -20 / +80℃

油液粘度范圍  10 ÷ 400cSt

油液允許的污染等級  根據 ISO 4406:1999 等級 20/18/15

推薦油液粘度  25cSt

插裝閥蓋板功能描述：

1、R型蓋板，方向控制和單向閥功能，外部先導X：

插裝閥先導控制通過X口實現，可由安裝面提供或者1/4" BSP管式連接。

ND 40和ND 50規格，外部先導功能可通過使用D型蓋板實現，須配合盲板使用，代碼1950751 (需單獨訂購)。

2、D型蓋板，方向控制和單向閥功能：

插裝閥先導控制通過電磁閥DS3-TA實現(需單獨訂購)

電磁閥斷電= A ? B 無流量

電磁閥得電 = A ? B 自由流動

3、DZ型蓋板，方向控制，且可作為油路中其它插裝閥的先導控制：

DZ型蓋板可以為其自身的插裝閥提供先導控制，同時也可以為與先導油路Z1和Z2連接的其它插裝閥提供控制。

先導電磁閥DS3-S10須單獨訂購

4、DF1型蓋板，方向控制和單向閥功能，雙重先導：

DF1型蓋板通過X和Z1口提供雙重先導控制。

先導電磁閥DS3-TA須單獨訂購。

電磁閥斷電 = A?B 無流量

電磁閥得電 = A → B 自由流動， B → A 無流量。

5、DF2型蓋板，方向控制和單向閥功能，兩路先導優先控制選擇：

插裝閥可同時從X和Z1管路獲取先導控制油。

 集成在蓋板中的梭閥，可以自動選擇具有較高壓力的管路作為先導控制管路 (優先管路)。

先導電磁閥DS3-TA須單獨訂購。

電磁閥斷電 = A ? B 無流量

電磁閥得電 = A ? B 自由流動

6、Q型蓋板，流量控制功能：

通過蓋板的行程限制器實現流量控制功能。

 為了獲取更好的流量控制并防止閥座磨損，通常與QD4型的插裝閥配合使用。

7、DP* 型蓋板，壓力控制功能：

蓋板集成了溢流閥，實現壓力控制功能。

 大調整壓力 DP4 = 140 bar - DP6 = 350 bar

頂部盲板1950591須單獨訂購。

通過電磁閥DS3-SA2實現帶電氣卸荷的壓力控制功能。

(電磁閥需要單獨訂購)

- 電磁閥斷電 =  小壓力下卸荷

- 電磁閥得電 = 通過集成溢流閥實現壓力控制

通過電磁閥DS3-S2實現帶電氣卸荷和兩級壓力的壓力控制功能。電磁閥需單獨訂購。

MCI*-SAT/10 (適用于規格16, 25和32 - 需單獨訂購)和MCD*-SAT (適用于規格40, 50和63 - 需 單獨訂購 )

電磁閥斷電 =  小壓力下卸荷

電磁閥a電磁鐵得電 = 通過集成在蓋板中的溢流閥實現壓力控制

電磁閥b電磁鐵得電 = 通過溢流閥 (MCI*或者MCD*)實現壓力控制

通過電磁閥DS3-S3實現帶電氣卸荷和三級壓力的壓力控制功能。 (電磁閥需單獨訂購),

MCI*-DT/10 (適用于規格16, 25和32 - 需單獨訂購)和MCD*-DT/51 (適用于規格40和50 - 需單獨訂購)

電磁閥斷電 = 通過集成在蓋板中的溢流閥實現壓力控制。

電磁閥a電磁鐵得電 = 通過b端溢流閥實現壓力控制。

電磁閥b電磁鐵得電 = 通過a端溢流閥實現壓力控制。

8、DPE* 型蓋板，壓力控制功能：

通過比例溢流閥PRED3實現壓力控制功能

(比例閥需單獨訂購，見樣本81 210).

-  大調整壓力 DPE4 = 140 bar - DPE6 = 350 bar

- 比例閥斷電 =  小壓力處卸荷

- 比例閥得電 = 由比例閥實現壓力控制

性能參數：

帶監測的邏輯元件

帶監測的邏輯元件由方向功能的插裝閥和內置電感式接近傳感器的蓋板組成。

PNP型傳感器觸點閉合代表 A?B無流量。

帶監測邏輯元件LCM*，在自愿的基礎上，經過TüV檢測，并且符合如下標準的應用要求：

? UNI EN ISO 4413:2012 - 液壓傳動 – 系統及其元件的通用規則和安全要求

? UNI EN 12622:2014 - 機床安全 - 液壓折彎機

? UNI EN 693:2001+A2:2011 - 機床 – 安全 – 液壓機

? UNI EN 201:2010 - 塑料和橡膠機械 - 注塑機 - 安全要求

? UNI EN 422:2009 - 橡膠和塑料機械 – 安全要求

功能描述

1、方向控制和單向閥功能的D型蓋板機能符號：

插裝閥先導控制通過電磁閥DS3-TA實現 (需單獨訂購)

電磁閥斷電 = A → B 無流量

電磁閥得電 = A ? B 自由流動

先導控制通過連接板實現， 代碼1950751，需單獨訂購。

2、方向控制和為其他插裝閥提供先導的Z型蓋板機能符號：

插裝閥先導控制通過座式電磁閥DT03-3A實現 (需單獨訂購 )。 符合ISO 4401-03標準的DN6型油路板 (代碼

0294329)可以阻止兩油路互相流通，從而實現無泄漏或者自由流動。

電磁閥斷電 = 密封無泄漏 - A ? B 無流量

電磁閥得電 = A ? B 自由流動

先導控制通過連接板實現，代碼1950751，需單獨訂購。

意大利迪普馬DUPLOMATIC電氣控制快/慢速切換閥RLM3

疊加式

ISO 4401-03

 高工作壓力 250 bar

RLM3型閥是一種緊湊型集成閥，通過電磁閥的開/關控制來實現流量的快/慢速切換。流量調節通過

RPC1 型流量控制閥實現，具有6種調整范圍。

快/慢速切換是通過KT08型插裝式電磁座閥來實現的。

該閥為疊加式，其安裝尺寸符合ISO 4401標準。

RLM3型閥可安裝于符合ISO 4401-03標準的電磁換向閥下，無需油管連接，實現對執行機構的方向和

速度控制。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

 大工作壓力  250bar

控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min

自由流動管路大流量 65l/min

小控制流量  0,025l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80°C

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

推薦油液粘度 25cSt

重量  3.1kg

結構

結構“A”：執行機構A腔出油控制。

結構“T”：電磁換向閥泄油管路T雙向速度控制。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使

用FPM密封（代號V）。

電磁鐵

電磁鐵由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動

的銜鐵。內部與回油管路油液接觸，保證了散熱效果。線圈通過螺紋環固定在鐵芯上，可旋轉以適應可

用的安裝空間。

直流或交流的同類型不同電壓的線圈具有互換性，更換時無需拆下鐵芯。

電磁閥供貨時不帶電氣插頭。標準電氣插頭K1型可單獨訂貨。K2, K7和K8型式的電氣插頭不能單獨訂購。

產品型號：

意大利迪普馬DUPLOMATIC插裝閥蓋板

LP16R/20N

LP25R/20N

LP32R/20N

LP63R/20N

LP16D/20N

LP25D/20N

LP32D/20N

LP40D/20N

LP50D/20N

LP63D/20N

LP16DZ/20N

LP25DZ/20N

LP32DZ/20N

LP40DZ/20N

LP16DF1/20N

LP25DF1/20N

LP32DF1/20N

LP40DF1/20N

LP50DF1/20N

LP16DF2/20N

LP25DF2/20N

LP32DF2/20N

LP40DF2/20N

LP16Q/20N

LP25Q/20N

LP32Q/20N

LP40Q/20N

LP50Q/20N

LP63Q/20N

LP16DP4/20N

LP25DP4/20N

LP32DP4/20N

LP40DP4/20N

LP50DP4/20N

LP63DP4/20N

LP16DP6/20N

LP25DP6/20N

LP32DP6/20N

LP40DP6/20N

LP50DP6/20N

LP16DPE4/20N

LP25DPE4/20N

LP32DPE4/20N

LP40DPE4/20N

LP50DPE4/20N

LP16DPE6/20N

LP25DPE6/20N

LP32DPE6/20N

LP40DPE6/20N

LP50DPE6/20N
