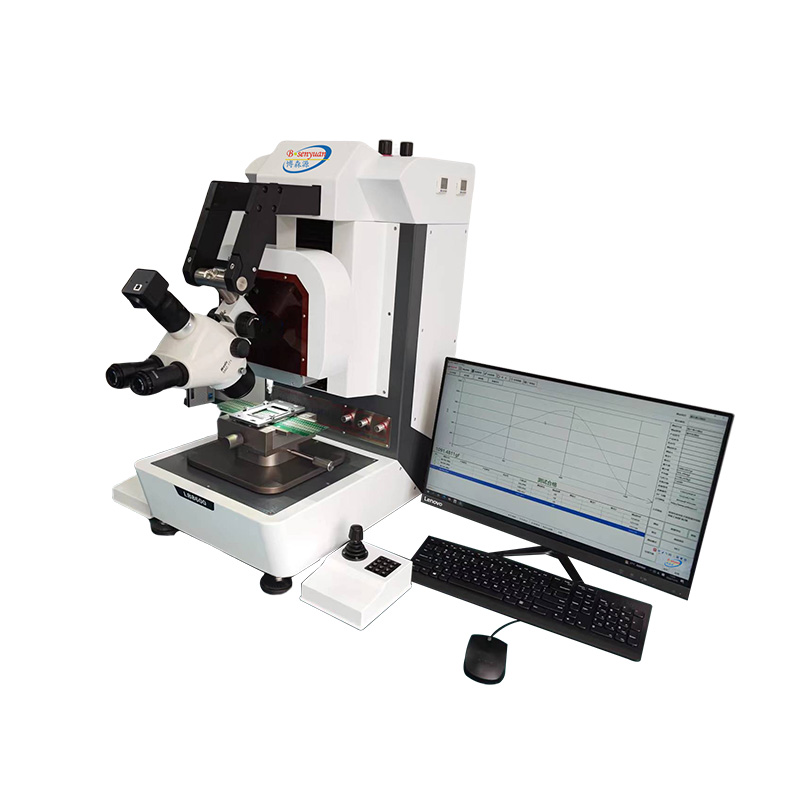

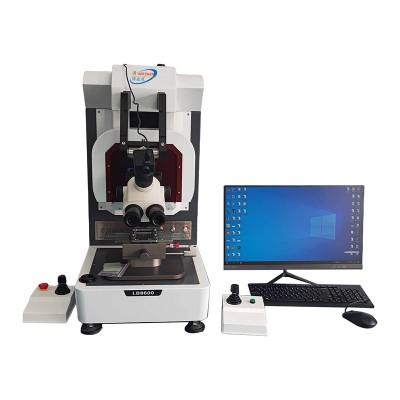

半導體mini推拉力測試機

半導體mini推拉力測試機

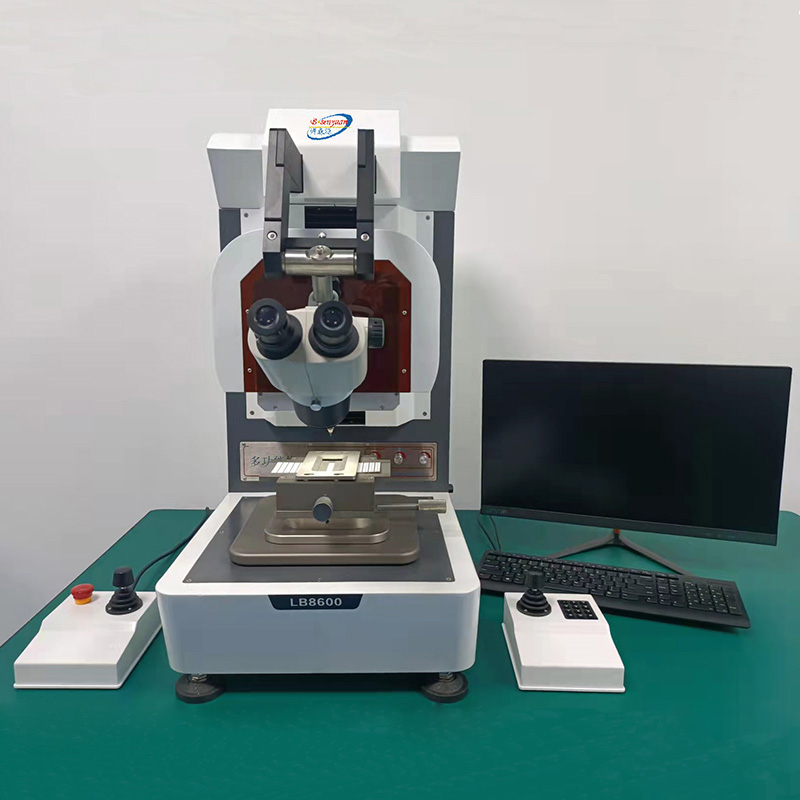

設備型號：LB-8600

外形尺寸：660mm*610mm*800mm（含左右操作手柄）660*610*800

設備重量：約 95KG

電源供應：110V/220V@3.0A50/60HZ

氣壓供應：4.5-6Bar

控制電腦：聯想/惠普原裝PC

電腦系統：Windows7/Windowsl0 正版系統

顯微鏡：標配高清連續變倍顯微鏡（可選配三目顯微鏡+高清CCD相機）

傳感器更換方式：自動更換（在軟件選擇測試項目后，相應傳感器自動至測試工位）

平臺治具：360度旋轉，平臺可共用各種測試治具

XY軸絲桿有效行程：100mm*100mm 配真空平臺可拓展至200mm*200mm，大測試力100KG

XY軸大移動速度：采用霍爾搖桿對XY軸自由控制，大移動速度為6mm/S

XY軸絲桿精度：重復精度±5um 分辨率≤0.125 ： 2mm以內精度±2um

Z軸絲桿有效行程：100mm 分辨率≤0.125um,大測試力20KG

Z軸大移動速度：采用霍爾搖桿對Z軸自由控制，大移動速度為8mm/S

Z軸絲桿精度：±2um 剪切精度2mm以內精度±lum

傳感器精度：傳感器精度土0.003%：綜合測試精度土0.25%

設備治具：根據樣品或圖紙按產品設計治具（出廠標配一套）

設備校正：設備出廠標配相應校正治具及砝碼一套

質量保證：設備整機質保2年，軟件身免費升級（人為損壞不含）

產品優勢

1、電腦自動選取合適的推拉刀，無需人手更換

2、采用進口傳動部件結合獨特力學算法，確保機臺運行穩定性及測試精度。

3、多功能四軸自動控制運動平臺，采用進口傳動部件，確保機臺的高速、長久穩定運行。

4、旋轉盤內置三個不同量程測試傳感器，滿足不同測試需求，避免因人員誤操作帶來的設備損壞。

5、優異的可操控性，左右雙搖桿控制器，可自由擺放手感舒適，操作簡單便捷。

6、 強大分析軟件進行統計、破斷分析、QC報表，測試數據實時保存與導出，方便快捷。

7、機載統計數據按照等級，平均值，標準差和CPK分布曲線顯示測試結果。

8、弧線形設計便于調整顯微鏡支架。

9、顯微鏡光源為雙光纖LED，冷光源，不發熱，可隨意彎曲。

10、XY平臺，可以根據要求定制，滿足更廣泛的測試范圍。

11、圖像采集系統，快速簡單的設置，安裝在靠近測試頭位置，以便幫助更快地測試。提高測試自動化速度。

半導體mini推拉力測試機所用測試均經過專業測試，設備總體系統精準度達到0.1%以下（公開標稱0.25%）。完全滿足各類精密要求的制造工藝測試需求。

包括國內的LED封裝業和國內傳統的半導體制造業及軍工科技行業和大專院校研究所等等。
