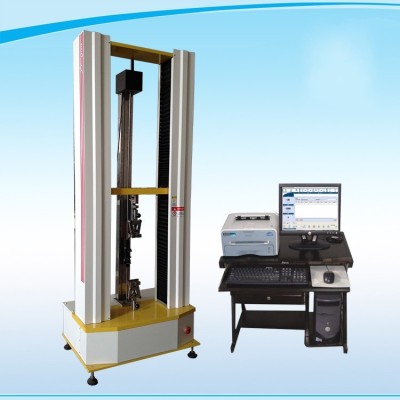

50KN雙臂電子拉伸撕裂強度試驗機　　維修保養方法及注意事項:

1、機臺部份，外表經常擦拭，保持清潔。

2、電鍍部份請以機油擦拭，以防止生銹宜保光亮。

3、動力螺桿及螺桿部份請加潤滑油，以保傳動靈敏。（潤滑油采黃油加入少許機油混合即可）。

4、面板（控制箱即顯示器）請用乾布擦拭，嚴防沾水，以免損壞IC電子零件。

5、各項治具及接頭配件請妥置，并擦拭防銹油，以防生銹。

6、上下班必需把電源關掉。

50KN雙臂電子拉伸撕裂強度試驗機　　結構特征及工作原理

本機由機械、電氣二大部分組成(見附圖)。

1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、位移測量機構，包含有試樣拉伸夾具、測力傳感器、位移傳感器等主要部件。

2 電氣部分：

    電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。軟件部分的操作請仔細閱讀《軟件說明書》。

3 本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

常見故障及排除

     經過以上排查，還不能排除設備故障，請及時撥打我公司售后服務熱線電話，由我公司專業技術人員協助解決，嚴禁用戶私自打開設備進行維修，若私自打開設備進行維護，一切后果我公司不承擔任何責任。

工作環境條件

1在室溫100C～350C范圍內，相對濕度不大于80%；

2在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；

3在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；

4電源電壓的波動范圍不應超出額定電壓的±10%。

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: +1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V+10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C; humidity: 30% - 85%;

軟件說明

a.軟件系統：中英文Windows2000/XP/Win7平臺下軟件包

b.自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。

c.自動返回：試驗結束后，試驗機橫梁會自動返回到試驗初始位置。

d.連續試驗：一批試驗參數設定完成后，可連續進行測試。

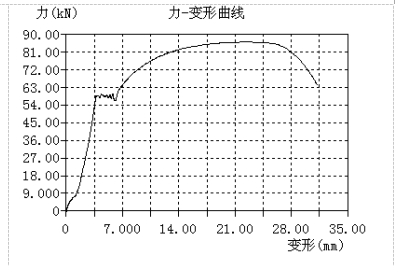

e.多種曲線：同一圖形上可顯示多種不同的曲線：荷重--位移、荷重-時間、位移--時間、應力—應變、荷重—兩點延伸等到多種曲線。

f.曲線對比：同組試樣的曲線可在同一張圖上疊加對比。

g.報告編輯：可按用戶要求輸出不同的報告形式。

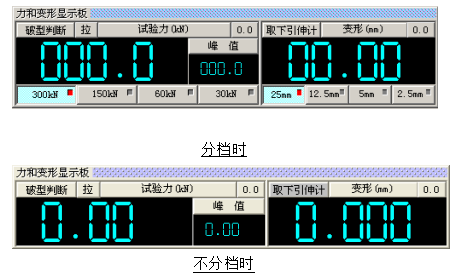

h.動態顯示：測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

i.自動變標：試驗中負荷、伸長等曲線坐標，如果選擇不當，可根據實測值的大小，自動變換座標。保證在任何情況下 曲線以 大的形式顯示在屏幕上。

j.峰值保持：在測試的整個過程中，測試項目的 大值始終隨著試驗的進行，在屏幕窗口上顯示。

k.執行標準：滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。

技術參數：

A.醉大試驗力（kN）:5kN

B.試驗機測量精度:　1級（標準版）

C.有效測力范圍:2%-100%FS/

D.分辨力:1/300000

E.示值相對誤差:±1%

F.速度調節范圍:0.05～500mm/min（無級調速）

G.準確度:優于示值的±1％

H.力控速率控制范圍:0.05—5%FN

I.測量范圍:0～999mm

J.分辨率:0.001mm

K.測量精度:優于示值的±1%

L.電源、功率:～220V±10%   50Hz 0.5kW

M.重量:120KG

N.使用條件：溫度:10°C -- 35°C； 濕度:30 % -- 85 %；

試驗步驟
　　1.拉伸試驗
　　一是根據試樣選用量程，掛好鉈并對準刻線，并調整緩沖閥使之與量程范圍相適應。二是打開電源，啟動油泵，開啟送油閥讓活塞上升下降200mm，2次～3次。三是讓活塞上升20mm～40mm，調指針對準零位。四是調整移動橫梁至適當位置。關閉送油閥，按動夾頭“開”、“夾緊”按鈕，夾緊試樣，必須注意使試樣處于鉛垂并位于中間位置。按試驗要求的加荷速度調整指示盤轉速。五是打開送油閥開始加荷，使指針的旋轉速度與跟蹤盤的速度基本保持一致。六是試樣破壞后，關閉送油閥，記錄試驗數據，將被動針撥回零位，取下斷裂的試樣。七是重復二到六的內容繼續下一試驗。
　　2.抗壓試驗
　　一是根據試塊選用量程，掛好鉈并對準刻線，并調整緩沖閥使之與量程范圍相適應。二是接通電源，啟動油泵，打開送油閥使活塞上升一段，調指針對零，關閉送油閥。三是啟動加載速度指示器，根據加載速度，調整指示盤以一定的轉速旋轉。四是放好試塊。五是迅速將送油閥調到相應位置，應保持指針與指示盤同步旋轉，直至試塊壓碎，關閉送油閥，打開回油閥。六是記錄試驗數據，撥回從動針。七是清除被壓碎試塊。八是重復四到八的內容直至所有試塊做完。

開關機注意事項:

1開機時主機和計算機的開機順序會影響計算機的通訊初始化設置，所以務必請用戶嚴格按照上述開機順序進行。

2每次開機后要預熱5分鐘，待系統穩定后，才可進行試驗工作。

3如果剛剛開機，需要再開機，至少保證1分鐘的間隔時間。

4在更換夾具后，首先要注意調整好可調擋圈（上下限位開關）。

5尤其在用小力值傳感器做試驗時，一定要調整好可調擋圈的位置，以免操作失誤而損壞小力值傳感器。不要超過傳感器的額定量程。

6任何時候都不能帶電插撥電源線，否則很容易損壞電氣控制部分。

7試驗過程中，不能遠離試驗機。

8試驗過程中，除停止按鍵和急停開關外，不要按控制盒上的其它按鍵，否則會影響試驗。

9試驗結束后，一定要關閉所有電源。

10本計算機是專門用于試驗機控制和數據處理的，請勿在計算機內安裝其它應用軟件，以免試驗機應用軟件不能正常運行。

11計算機要嚴格按照系統要求一步一步退出，正常關機，否則會損壞部分程序，導致軟件無法正常使用。

12不要使用來歷不明或與本機無關的軟盤在試驗機控制用計算機上寫盤或讀盤，以免病毒感染。

金屬拉伸、壓縮、彎曲及扭轉試驗

GB/T228-2002金屬材料 室溫拉伸試驗方法

GB/T4338-1995金屬材料 高溫拉伸試驗

GB/T5027-1999金屬薄板和薄帶塑性應變比(r值)試驗方法

GB/T5028-1999金屬薄板和薄帶拉伸應變硬化指數(n值)試驗方法

GB/T7314-1987金屬壓縮試驗方法

GB/T7314-2005金屬壓縮試驗方法

GB/T8358-1987鋼絲繩破斷拉伸試驗方法

GB/T8653-1988金屬楊氏模量、弦線模量、切線模量和泊松比試驗方法（靜態法）

GB/T10128-1988金屬室溫扭轉試驗方法

GB/T13229-1991金屬低溫拉伸試驗方法

GB/T14452-1993金屬彎曲力學性能試驗方法

GB/T17600.1-1998鋼的拉伸率換算 第1部分:碳率鋼和低合金鋼

GB/T17600.2-1998鋼的伸長率換算 第2部分:奧氏體鋼

金屬延性試驗
GB/T232-1999金屬材料 彎曲試驗方法

GB/T233-2000金屬材料 頂鍛試驗方法

GB/T235-1999金屬材料 厚度等于或小于3mm薄板和薄帶 反復彎曲試驗方法

GB/T238-2002金屬材料 線材 反復彎曲試驗方法

GB/T239-1990金屬線材扭轉試驗方法
