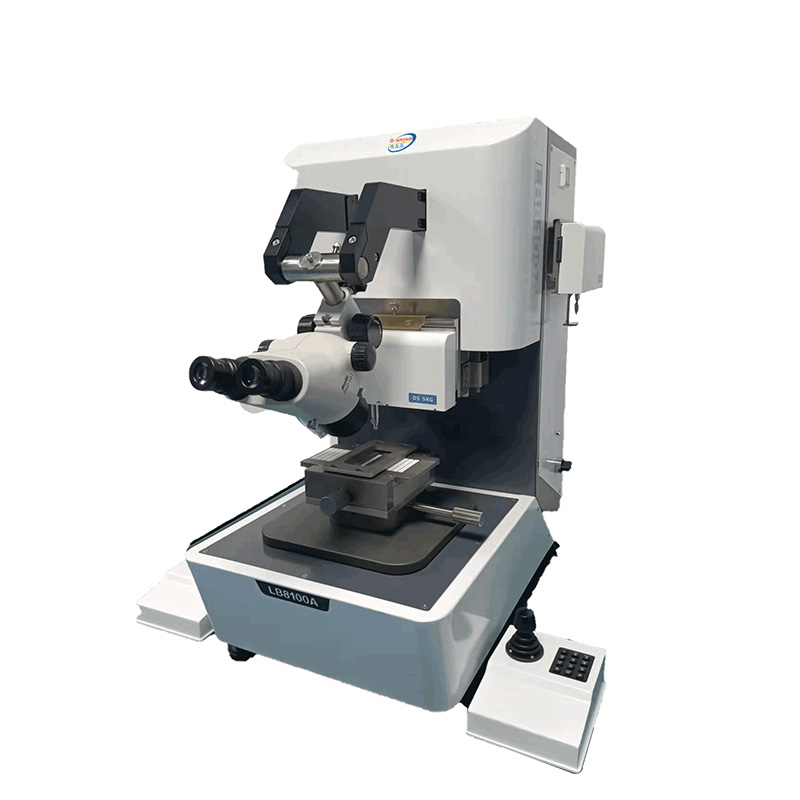

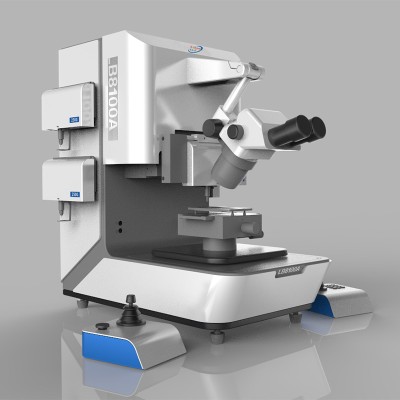

多模組推拉力測試機

多模組推拉力測試機

設備型號：LB-8100A

外形尺寸：650mm*600mm*760mm（含左右操作手柄）

設備重量：約 80KG

電源供應：110V/220V@3.0A 50/60HZ

氣壓供應：4.5-6Bar

控制電腦：聯想/惠普原裝PC

電腦系統：Windows7/Windows10 正版系統

顯微鏡：標配高清連續變倍顯微鏡（可選配三目顯微鏡+高清CCD相機）

傳感器更換方式：手動更換（根據測試需要選擇相應的測試模組，軟件自動識別模組量程）

平臺治具：360度旋轉，平臺可共用各種測試治具

XY軸絲桿有效行程：100mm* 100mm 配真空平臺可拓展至200mm*200mm，大測試力200KG

XY軸大移動速度：采用霍爾搖桿對XY軸自由控制，大移動速度為6mm/S

XY軸絲桿精度：重復精度±5um 分辨率≤0.125 ： 2mm以內精度±2um

Z軸絲桿有效行程：100mm 分辨率≤0.125um，大測試力20KG

Z軸大移動速度：采用霍爾搖桿對Z軸自由控制，大移動速度為8mm/S

Z軸絲桿精度：±2um 剪切精度：2mm以內精度±2um

傳感器精度：傳感器精度土0.003%：綜合測試精度土0.25%

設備治具：根據樣品或圖紙按產品設計治具（出廠標配一套）

設備校正：設備出廠標配相應校正治具及砝碼一套

質量保證：設備整機質保2年，軟件身免費升級（人為損壞不含）

操作步驟

1、準備工作：

a. 確保試驗機已經正確連接電源，并且樣品的固定位置已經設置好。

b. 檢查試驗機的所有安全設備，確保它們正常運作。

2、設置試驗參數：

a. 打開試驗機的控制面板或軟件界面。

b. 設置試驗參數，如試驗速度、試驗力或試驗時間等，根據需要進行調整。

3、安裝樣品：

a. 將待測的LED樣品固定在試驗機的夾持裝置上。確保樣品穩固并正確安裝。

4、啟動試驗：

a. 確保試驗區域安全，并確保沒有人員或物體處于試驗機的移動范圍內。

b. 按下啟動按鈕或通過軟件啟動試驗機。

c. 試驗機會以預設的速度開始推拉樣品。

5、監測試驗過程：

a. 監測試驗機上顯示的試驗數據，如推拉力、位移或應力等。

b. 觀察樣品在試驗過程中的變形或其他異常情況。

6、結束試驗：

a. 當達到設定的試驗時間、位移或其他終止條件時，停止試驗機的運行。

b. 將試驗機恢復到安全狀態，確保樣品和試驗機處于穩定狀態。

7、數據記錄和分析：

a. 記錄試驗過程中的關鍵數據，如大推拉力、斷裂力等。

b. 根據需要，對試驗數據進行分析和解釋。

多模組推拉力測試機

是一種操作簡單的設備，具備觸摸屏控制功能，可以同時顯示各種測試參數和曲線圖，如力/時間、力/變形和變形/時間曲線。該試驗機專門用于LED樣品、線路板等產品的推拉力測試，并可根據客戶的需求定制專用夾具。這一設備的引入使得LED樣品的推拉力測試更加方便和高效，有效評估產品的可靠性和耐久性。
