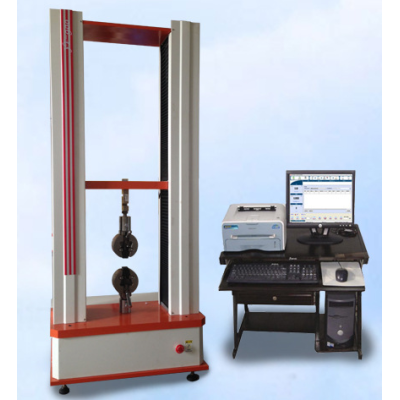

力學拉伸強度試驗機

力學拉伸強度試驗機  試驗范圍：

可對橡膠、塑料、塑膠、無紡布、紡織、尼龍、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗。

力學拉伸強度試驗機  技術參數：

1  試驗力

醉試驗力（kN）：2kN

試驗機測量精度：1級（標準版）

有效測力范圍：2%-100%FS/

分  辨  力：1/300000

示值相對誤差：±1%

2  試驗速度

速度調節范圍：0.05～500mm/min（無級調速）/

準確度：優于示值的±1％

力控速率控制范圍：0.05—5%FN

力控速率控制精度:速率0.05FN/s時，為±2%設定值以內

                 速率≥0.05FN/s時，為±1%/

3  位移（移動橫梁）

  測量范圍：0～999mm

  分辨率：0.001mm

  測量精度：優于示值的±1%

4 試驗空間

  有效拉伸空間：700mm(或根據用戶需要)

  有效壓縮空間：700mm(或根據用戶需要)

  有效試驗寬度：400mm(或根據用戶需要)

5工作環境 室溫10～35℃，濕度20%～80%

力學性能試驗機的檢驗條件主要包括以下方面：

一、環境條件

00001. ?溫度要求?

· 標準檢定溫度為20℃1，部分試驗機（如拉壓拉力試驗機）允許范圍為10~35℃。

· 檢定過程中溫度波動需≤2℃/h或≤2℃（具體依據試驗類型）。

00002. ?濕度要求?

· 相對濕度一般不超過80%。

00003. ?其他環境因素?

· 需無震動、無腐蝕性介質，電源電壓波動較小。

二、設備技術要求

00001. ?外觀與安裝?

· 銘牌信息完整，操作部件靈活可靠，安裝水平度優于0.2/1000。

00002. ?加力系統?

· 施加/卸除試驗力需平穩無沖擊，液壓式試驗機油缸摩擦力需符合空載誤差要求。

00003. ?測力系統?

· 模擬式指示裝置需滿足指針分辨力要求，數字式裝置需能顯示力值范圍及方向。

00004. ?安全保護?

· 超載時安全裝置需立即停止加力，限位裝置需在夾頭到達極限位置時觸發。

三、檢定標準器具

· 依據試驗機級別選用相應標準測力儀，具體參數需符合JJG 139-2014等規程要求。

四、特殊試驗要求

· 如沖擊試驗需精確控制溫度（-196°C至200°C），誤差≤±2°C；彎曲試驗需滿足跨距與厚度比≥16:1。

五、注意事項

· 環境條件需定期監測，避免溫濕度波動影響檢定結果。

· 試樣制備需符合標準（如表面粗糙度Ra≤1.6 μm），以減少測試誤差

測試項目：（普通顯示值及計算值）

★拉伸應力　　★拉伸強度

★扯斷強度　　★扯斷伸長率

★定伸應力　　★定應力伸長率

★定應力力值　★撕裂強度

★任意點力值　★任意點伸長率

★抽出力　　　★粘合力及取峰值計算值

特殊測試項目：
1.彈性系數即彈性楊氏模量定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其醉大應力即為比極限。
3.彈性限：為材料所能承受而不呈 變形之醉大應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5. 變形：除去荷重后，材料仍殘留變形。

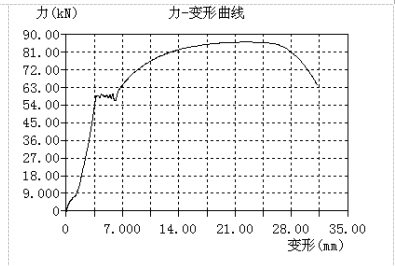

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時， 伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：在復合材料拉力試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

功能介紹

1. 自動停機：試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置、

2. 自動換檔：根據試驗力大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性

3. 條件模塊：試驗條件和試樣原始數據可以建立自己的標準模塊的形式存儲；方便用戶的調用和查看，節省試驗時間

4. 自動變速：試驗過程的位移速度或加載速度可按預先編制、設定的程序自動完成也可手動改變

5. 自動程制：根據試驗要求，用戶可方便的建立自己的試驗?zāi)０澹ǚ椒āⅲ阌诙握{(diào)用，可實現試驗加載速度、應力、應變的閉環試驗控制

6. 自動保存：試驗結束，試驗數據和曲線計算機自動保存，杜絕因忘記存盤而引起的數據丟失

7. 測試過程：試驗過程及測量、顯示、分析等均由微機完成

8. 批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗

9. 試驗軟件：中文Windows用戶界面，操作簡便

10. 顯示方式：數據與曲線隨試驗過程動態顯示

11. 曲線遍歷：試驗完成后，可對曲線進行放大再分析，用鼠標查到試驗曲線上各點對應的數據

12. 試驗報告：可根據用戶要求進行編輯打印

13. 限位保護：具有程控和機械兩級限位保護

14. 過載保護：當負荷超過額定值3～5%時，自動停機

15. 報告顯示：自動和人工兩種模式求取各種試驗結果，自動形成報表，使數據分析過程變的簡單，便于用戶

16. 添加試驗方法：用戶可跟據試驗要求，添加試驗方法

工作環境條件

1 在室溫100C～350C范圍內，相對濕度不大于80%；

2 在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；

3 在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；

4 電源電壓的波動范圍不應超出額定電壓的±10%。

結構特征及工作原理

本機由機械、電氣二大部分組成(見附圖)。

1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、位移測量機構，包含有試樣拉伸夾具、測力傳感器、位移傳感器等主要部件。

2 電氣部分：

    電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。軟件部分的操作請仔細閱讀《軟件說明書》。

3 本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

常見故障及排除

     經過以上排查，還不能排除設備故障，請及時撥打我公司售后服務熱線電話，由我公司專業技術人員協助解決，嚴禁用戶私自打開設備進行維修，若私自打開設備進行維護，一切后果我公司不承擔任何責任。

開關機注意事項:

1開機時主機和計算機的開機順序會影響計算機的通訊初始化設置，所以務必請用戶嚴格按照上述開機順序進行。

2每次開機后要預熱5分鐘，待系統穩定后，才可進行試驗工作。

3如果剛剛開機，需要再開機，至少保證1分鐘的間隔時間。

4在更換夾具后，首先要注意調整好可調擋圈（上下限位開關）。

5尤其在用小力值傳感器做試驗時，一定要調整好可調擋圈的位置，以免操作失誤而損壞小力值傳感器。不要超過傳感器的額定量程。

6任何時候都不能帶電插撥電源線，否則很容易損壞電氣控制部分。

7試驗過程中，不能遠離試驗機。

8試驗過程中，除停止按鍵和急停開關外，不要按控制盒上的其它按鍵，否則會影響試驗。

9試驗結束后，一定要關閉所有電源。

10本計算機是專門用于試驗機控制和數據處理的，請勿在計算機內安裝其它應用軟件，以免試驗機應用軟件不能正常運行。

11計算機要嚴格按照系統要求一步一步退出，正常關機，否則會損壞部分程序，導致軟件無法正常使用。

12不要使用來歷不明或與本機無關的軟盤在試驗機控制用計算機上寫盤或讀盤，以免病毒感染。
