西安陶瓷耐磨料廠家電話

西安陶瓷耐磨料廠家電話

西安陶瓷耐磨料廠家電話，陶瓷耐磨料是一種非金屬膠凝材料，它是采用耐酸和耐堿的人工合成原料，經(jīng)嚴格的工藝配比和先進的無機聚合技術(shù)制成的一種粉狀陶瓷材料，材料具有耐磨防腐蝕和耐沖擊效果，加上無機膠水的使用穩(wěn)定性，大大提高了耐磨陶瓷涂料的防磨效果，使其優(yōu)良的耐磨防磨效果在易磨損部位發(fā)揮防磨作用，從而減少為了更換或維護設(shè)備易磨損部件而增加設(shè)備停機時間和次數(shù)，在很大程度上提高了的生產(chǎn)效率。

陶瓷耐磨料施工-陶瓷涂料：

 一、陶瓷耐磨料根據(jù)磨損介質(zhì)和沖刷速度的不同，一般在風(fēng)管、彎頭和旋風(fēng)分離器處的施工厚度為20mm，局部磨損嚴重的部位，如選粉機下料錐斗、下料溜槽等處，可以增加施工厚度至30mm或40mm。

 二、在施工厚度很過20mm的情況下，則需要先在設(shè)備母板上焊接隔離鋼筋。施工厚度為30mm時，采用6mm的鋼筋；施工厚度為40mm時，采用8mm-10mm的鋼筋；然后再在鋼筋上焊接鋼網(wǎng)，攪拌、涂抹程序與施工厚度20mm時一樣。

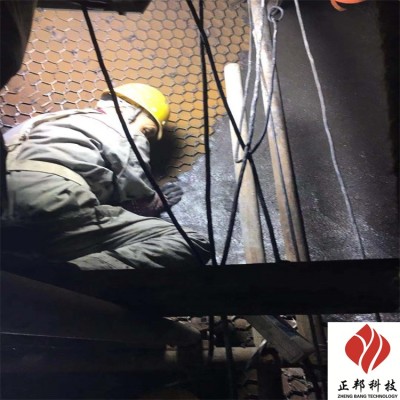

 三、在施工厚度為20mm的情況下，經(jīng)過除油脂、除漆等底層后，直接在設(shè)備母板上焊接鋼網(wǎng)，通常采用花網(wǎng)式焊接，焊點之間的間距為200mm-300mm.然后將現(xiàn)場攪拌均勻的耐磨陶瓷干粉、水、鋼纖維的混合物涂抹上即可。

 四、由于陶瓷涂料的常溫固化速度非常快，因此，每次攪拌好后應(yīng)盡快完成施工，這個施工時間期限根據(jù)現(xiàn)場溫度的不同，一般為30min-60min.殘留的混合物在開始凝固后就不能繼續(xù)使用了。

 五、如果是情況下的應(yīng)用，例如三次風(fēng)閥門，則先在閥體上安裝耐火澆注料，其厚度根據(jù)母板使用的材質(zhì)和許可的熱耗來確定。然后再在耐火澆注料表面焊接鋼網(wǎng)，涂抹耐磨陶瓷涂料。

 六、定向纖維的使用增強了耐磨陶瓷涂層的韌性，使其具有的抗形變能力，因此無論是在現(xiàn)場安裝好的設(shè)備上施工，還是在車間里施工完畢后再吊裝，都不會影響它的強度和使用壽命。耐磨陶瓷涂料常溫下(20℃)養(yǎng)護3天就可以達到所需要的強度和硬度，就可投入使用。

 七、涂料作為裝飾保護材料的使用，它屬于高聚物材料，但涂料本身是半成品，所形成的涂料才是高聚物材料。涂料與塑料、橡膠、纖維等高聚物材料不同，不能獨立存在，粘附在其他被涂物件上才能成為材料，所以涂料和涂膜既具有一般材料的通性，又有與一般聚合物材料不同的特性，主要的是涂料適應(yīng)被涂物件材質(zhì)性能的要求，與底材結(jié)合一體。涂料是為被涂物件服務(wù)的材料，應(yīng)用于被涂物件表面。

 八、陶瓷耐磨料是一種水泥基復(fù)合單組分干粉砂漿，由水泥、礦物質(zhì)摻合料、骨料以及抗裂耐磨劑，經(jīng)工業(yè)化生產(chǎn)配制而成。耐磨澆注料現(xiàn)場加水?dāng)嚢杓纯墒褂茫┕ず鸵仔院茫ㄟ^人工抹灰在料倉或礦槽表面形成厚度的抗磨層，經(jīng)過正常養(yǎng)護即可達到技術(shù)要求，具有耐磨性高，與基礎(chǔ)混凝土(鋼筒倉)的粘接強度高，抗沖擊性強，抗壓強度高，耐久性好、使用期限長等特點。
