GSHP型回轉耙式格柵除污機由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，按一定的排列次序裝配在耙齒上形成閉式耙齒鏈，其下部安裝在進渠水體中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體則通過耙齒的柵隙流過去，整個工作狀態連續進行。由于耙齒的特殊結核形狀，使耙齒鏈攜帶雜物到達上端反向運動時前、后排耙之間產生相對自清運動，促使雜物依靠重力脫落，

GSHP型回轉耙式格柵除污機用途：
   除污機用于城市污水處理廠、自來水廠、雨水泵站等進水渠（井），攔截水中的漂浮物，保證水泵和后續工序的正常進行。

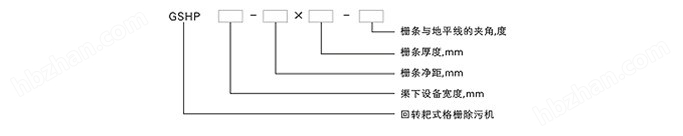

型號表達方式：

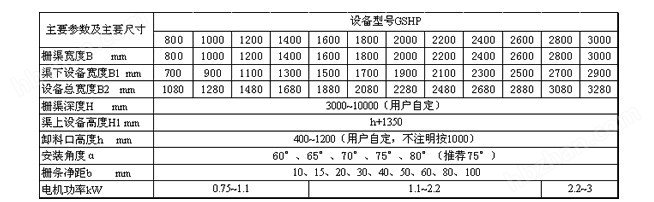

GSHP型回轉耙式格柵除污機主要技術參數及安裝尺寸：

外形圖：

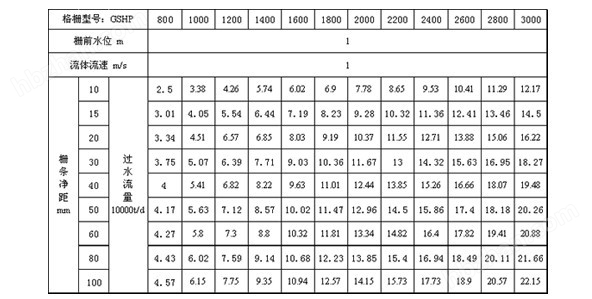

過水流量表：

 產品特點：
1、由于除污機的柵條放置于齒耙牽引鏈的中間位置（其他機械格柵置于牽引鏈之下），改變了齒耙在清撈過程中的運動方向（與其它格柵相反），避免把硬物帶入底部把齒耙及牽引鏈卡死；
2、在減速機輸出軸端的鏈輪盤上安裝了過載安全保護裝置，以避免因意外原因過載而損壞設備；
3、由于格柵機回轉鏈配帶多個除污齒耙，使得除污效率高，清污*。

結構及工作原理：
    除污機主要由驅動變速裝置、機架、主軸、柵條、托渣板、齒耙及牽引鏈組成。在電動機的驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部， 經過導輪后翻轉到柵前迎水面的位置繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過， 整個工作狀態連續循環進行

1、給排水工程泵站、進水口細格柵間，清除細格柵上的柵渣；

      2、紡織、印染、屠宰、制革造紙等工業廢水的固液分離；
      3、制糖、釀酒、食品加工中的固液分離。

產品型號說明

產品特點

      1、結構緊湊、電氣控制簡單，便于實現自動化；
      2、耐蝕性好，能耗省，噪音小；
      3、除污動作連續、排渣干凈、分離效率高。
工作原理

 該設備是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，按一定的排列次序裝配在耙齒上形成閉式耙齒鏈，其下部安裝在進渠水體中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體則通過耙齒的柵隙流過去，整個工作狀態連續進行。由于耙齒的特殊結核形狀，使耙齒鏈攜帶雜物到達上端反向運動時前、后排耙之間產生相對自清運動，促使雜物依靠重力脫落，同時設備后面設置的一對膠板刷以保證每排耙齒運動到該位置時都能得到*的刷凈作用。
