框式攪拌機設備俗稱

JBJ框式攪拌機、框藍錨式攪拌機、強制式攪拌機、飛利浦手動式攪拌機、輪碾式攪拌機、雙臥軸強制式攪拌機、自落式攪拌機、500型強制式攪拌機、強制式混凝土攪拌機、自落式混凝土攪拌機、潛水攪拌機　　

產品介紹用途

主要用于給水廠、污水處理廠投加藥劑的溶解攪拌。

　　型號表示方法:

　　主要技術參數及安裝尺寸:

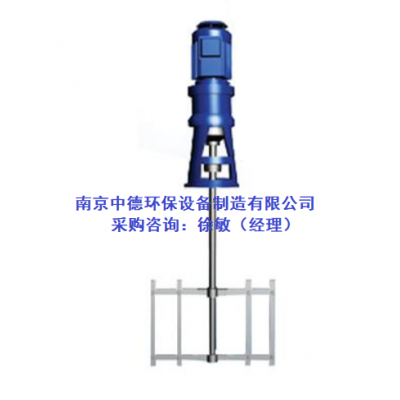

　　框式攪拌機外型：

污泥池框式攪拌器工作原理和結構特征

　　框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r/min?？蚴綌嚢杵髋c釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應釜壁上帶下來;慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。

　　框式攪拌器與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。

　　攪拌軸與橫檔、豎條之間采用裝配或者焊接連接起來，當攪拌軸被減速電機驅動旋轉時，帶動物料實現不同高度上的水平環向流動，橫檔、豎條對物料形成有效分割，達到強制攪拌分散的工藝效果。

污泥池框式攪拌器簡介：

　　框式攪拌機槳葉采用45度折葉槳或翼形槳葉輪，其動力效率高。根據池型及攪拌工藝要求可采用單層、雙層或多層槳葉，可使攪拌介質同時產生軸向、徑向和環向流動，可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水力損失小，并可廣泛適應攪拌介質比重、濃度、酸堿度、溫度及粘度的變化，以滿足各種攪拌工況的要求。

結構及工作原理：

　框式攪拌機系統是一種通過利用加藥攪拌器與反應池結合，框式攪拌機-加藥攪拌器由電機、擺線齒輪變速箱(內有擺線變速齒輪組)、攪拌軸及攪拌葉片組成，當給電機送電后，電機則帶動攪拌軸和攪拌葉片旋轉;通過加藥攪拌器旋轉推動反應池內水流運動從而使反應池內藥劑與水充分結合并反應，縮短了藥劑與水的混合時間，大幅度提高的藥劑的使用效率。

系統特點：

　　3.1 適用范圍廣，可以攪拌各種濃度、不同介質、含懸浮物的各種液體。

　　3.2 運行穩定、振動小、噪音小。

　　3.3 耐腐蝕，因此可攪拌pH3-10的各種液體。

　　3.4 如設備暫時不用可以長期貯存。

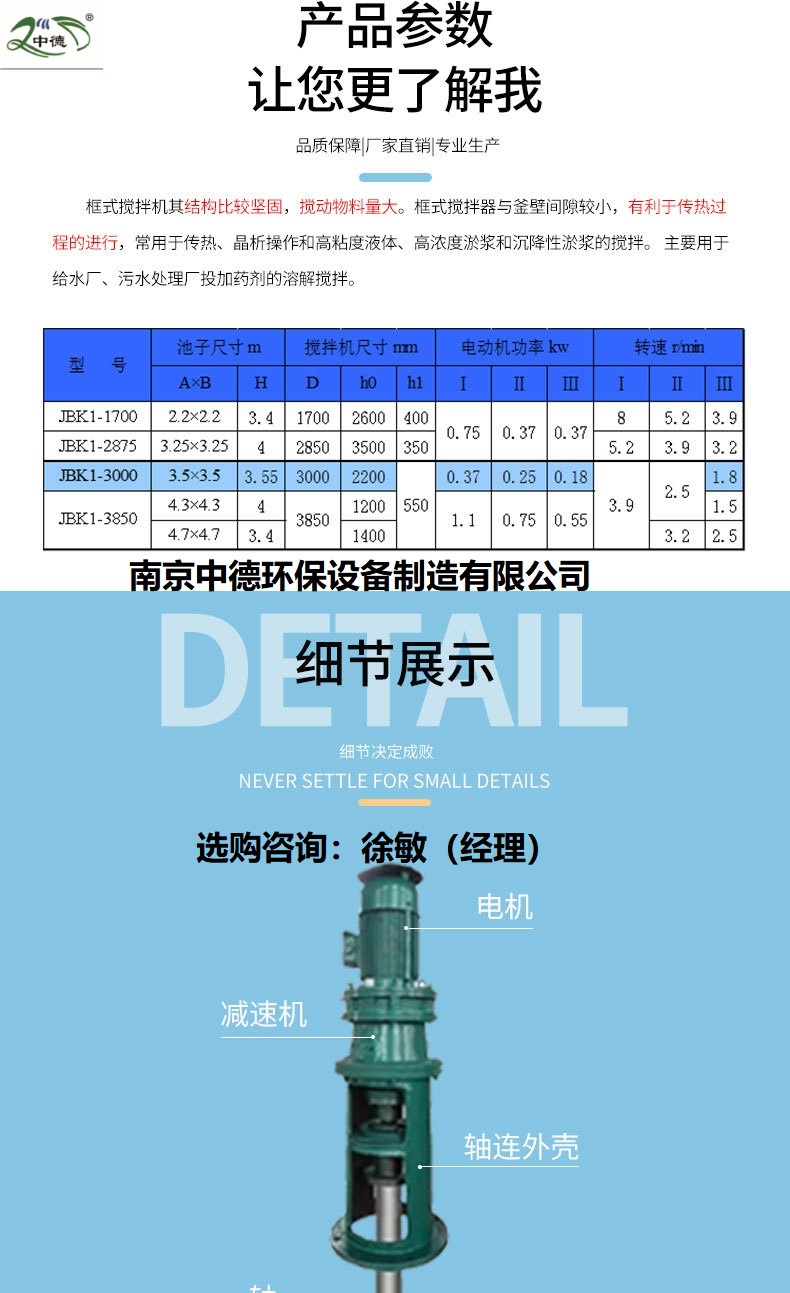

參數表：框式攪拌機系統的維護：

　　5.1 加藥攪拌系統需有熟悉其結構和性能的維護人員經常對加藥攪拌器進行檢查和維護才能保證攪拌機的安全長周期運轉。

　　5.2 加藥攪拌系統在啟動前必須對電機軸承、中間軸承和變速箱內加好油。電機軸承和中間軸承需加2#鈣鋰基脂，變速箱內加30#機械油，油位加到油杯高度中心位置。

　　5.3 電機軸承和中間軸承每運行半年(6個月)則更換潤滑油一次。變速箱油發現油杯內缺油則隨時補加潤滑油，每運行半年(6個月)需將變速箱內油全部倒出重新更換潤滑油一次。

　　5.4 變速箱每運行一年，需將變速箱內的潤滑油全部倒出并用清洗劑對變速箱清洗一次。同時檢查變速箱內齒輪有無嚴重磨損現象和損壞現象。如有需更換齒輪或變速箱。

　　5.5 維護人員需定期檢查運轉情況。各軸承有無雜音，超溫或振動超范圍現象?！?/span>
