潛水射流式曝氣機安裝位置及適用領域；潛水曝氣機接線示意圖及維修保養說明

深水射流曝氣機其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，潛水射流曝氣機可以在水位變化較大的池中應用

潛水射流式曝氣機使用條件

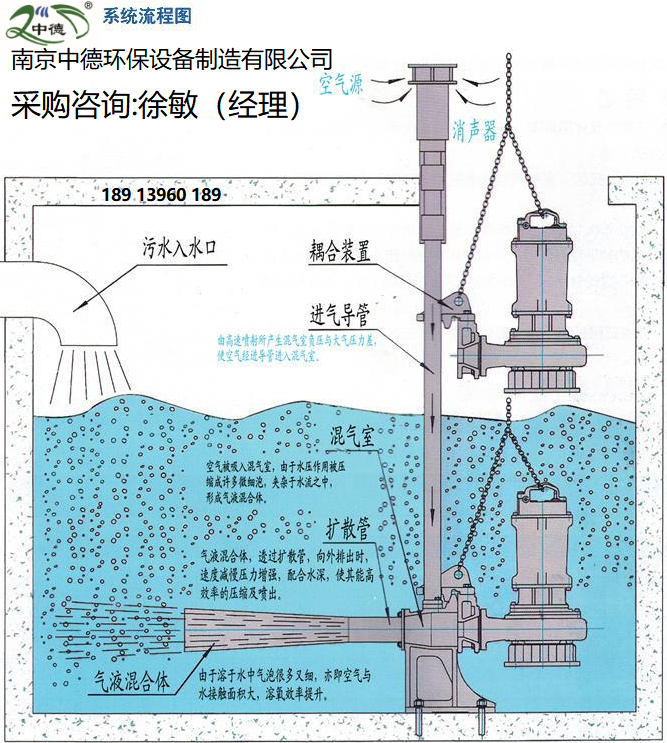

一、通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，潛水射流曝氣機可以在水位變化較大的池中應用。

二、深水射流曝氣機 射流式曝氣機主要特點：

    1、潛水射流曝氣機結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。

    2、潛水射流曝氣機曝氣效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。

    3、潛水射流曝氣機系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音小；曝氣機選用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。

    4、潛水射流曝氣機投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、使用范圍：

    QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；潛水射流曝氣機也可用于養殖塘增氧和景觀水養護；潛水射流曝氣機也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

四、潛水射流式曝氣機使用條件 適用工況：

QSB型深水自吸式潛水射流曝氣機可在下列條下下正常連續運行：
1、高介質溫度不超過40°C；

2、介質的PH值在5~9；

3、介質密度不超過1150kg/m3。

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kPa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。

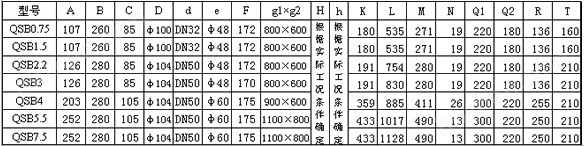

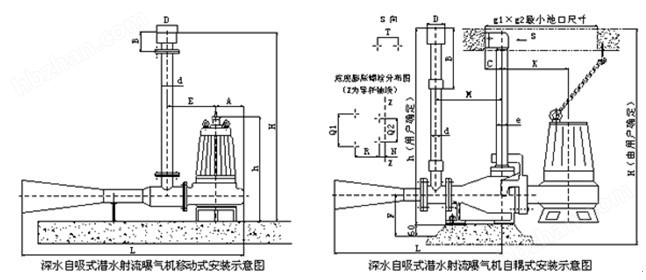

深水射流曝氣機自耦式安裝尺寸：





220v射流曝氣機 結構

四、使用說明
1、安裝前：
（1）必須詳細閱讀說明書，避免使用不當而損壞機器。仔細檢查潛水曝氣機的選型是否正確，實際使用條件是否與規定的使用條件*。
（2）清理水池或水道，防止雜物進入曝氣口。
（3）應由一名電工，用0-500V兆歐表，檢查電機主電纜三芯線對地絕緣電阻不得低于5兆歐，嚴禁使用兆歐表檢查控制電纜，避免損壞曝氣機內部的電器元件，而應用萬用表檢查控制電纜線。
（4）檢查電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離潛水曝氣機的使用距離較遠時，考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭作密封處理，以防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。
（5）潛水曝氣機配有控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新緊固一次。
（6）潛水曝氣機上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭一一對接，如圖1所示。
（7） 潛水曝氣機的接地線為雙色線（黃/綠），為保證安全，必須連接牢靠，且比其它線長出50mm。
（8）檢查葉輪旋轉方向
     使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞潛水曝氣機。檢查方法是：潛水曝氣機在終安裝前，應舉高并作簡單的啟動，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果旋轉方向不正確可以交換控制柜或端子箱上三相線中的任意兩條線的位置，就能改變轉動方向。如果幾臺潛水曝氣機連到一控制柜或端子箱上，各臺潛水曝氣機必須單獨進行檢查。
 圖1  潛水曝氣機接線示意圖
