破碎型格柵機用途及采購注意事項（轉鼓式粉碎型格柵除污機結構剖析圖）

用途:

　　PS 型帶格柵破碎機是為處理混在下水道中的固體物質而開發的新型污水處理設備。該機能將混在下水道中的布片、木片、空瓶罐等固體物由格柵截留送到破碎機中粉碎，而水從格柵中流過，以防止下水道水處理設備的堵塞，保證下水道水處理設備正常運行。本機主要適用于污水處理廠和中轉泵站。

　　本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

　　特點:

　　1 在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。

　　2 破碎性能優良，具有過載保護功能，運行安全可靠，可自動控制。

　　3 背耙式撈污方式，避免柵縫被堵塞。

　　4 安裝及維修保養簡單。

　　結構:

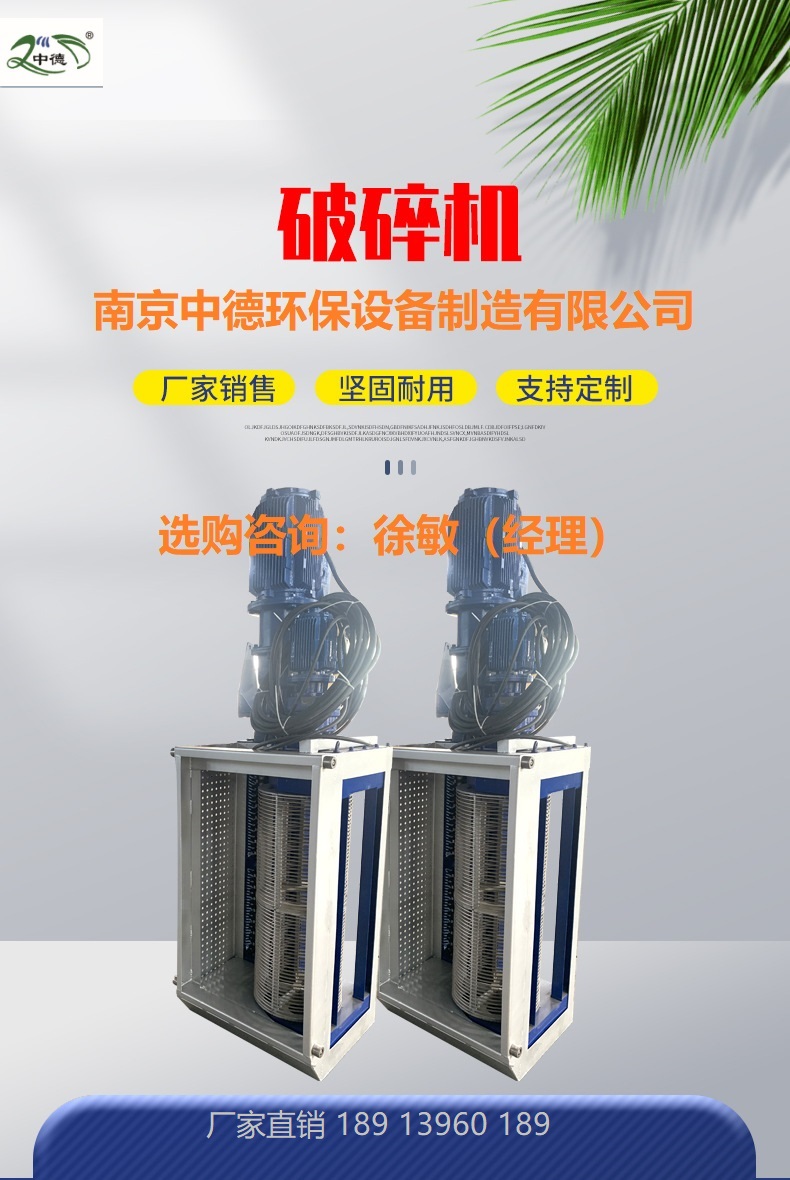

　　本機主要由圓形格柵、立式破碎機、電控箱等構成。

　　在驅動部件帶動下，圓形格柵的齒耙作圓周運動，將被圓形柵條截留的水中雜物，送至破碎機，而水從格柵中流過。破碎機驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。

轉鼓式粉碎型格柵除污機用于污水處理廠圓形二沉池，將沉降在池底的污泥刮集至一組沿半徑方向布置的吸泥管管口，再通過中心排泥管排出，以便污泥回流或濃縮脫水，同時將池面的浮渣撇向集渣斗，通過集渣斗排出池外，以便進一步處理。

　　二、特點：

　　轉鼓式粉碎型格柵除污機系列吸泥機是在消化引進設備的基礎上設計的新一代吸泥機，具有以下著特點：

　　1.結構簡單、重量輕：由于采用半橋式，只有一套驅動裝置，而且主梁兼作輸泥槽，與目前國內大量使用的全橋式吸泥機比，重量著下降;

　　2.節約運行費用、維護管理方便：由于采用虹吸管將泥槽的污泥經不旋轉的中心泥罐排至中心排泥管，沒有動密封，杜絕了上清液短流，既避免了回流泵能耗的浪費，又保證了回流污泥的濃度，為生化工藝正常運行創造條件。同時，也根除了由于動密封而帶來的維護工作;

　　3.可選新型的傳動裝置，驅動裝置中關鍵部件—減速器采用先進的軸裝式，無須對中，不用 聯軸器，結構緊湊、效率高、重量輕;

　　4.可配置過扭保護機構，當扭矩達到設定值時自動報警停機，安全可靠。

　　三、構造及工作過程：

　　轉鼓式粉碎型格柵除污機系列如圖1所示為周邊傳動虹吸式，由兼作輸泥槽的主梁、吸泥管系、虹吸抽空系統、中心泥罐、中心回轉軸承、驅動裝置、撇渣裝置、集電器、控制柜等構成。

　　主梁由置于周邊的驅動裝置帶動，繞池中心軸線旋轉，沉積在池底的污泥由刮泥板刮集至各吸泥口，在液位差的作用下，污泥經吸泥口，輸泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每個吸泥管上端設有調節器，以調節各吸泥管的流量分配。同時，液面上的浮渣向隨主梁旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，至其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮至集泥斗。
