QJB2.2/8-320/3-740/c/s潛水攪拌機安裝平面布置圖及裝配方案；化工廠潛水攪拌機安全操作注意事項

警 告！
潛水攪拌機必須*潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！

六、選型注意事項
為保證潛水攪拌機取得佳運行效果，請使用方提供如下資料;
◎運用目的；
◎池型及尺寸，包括水深；
◎攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。

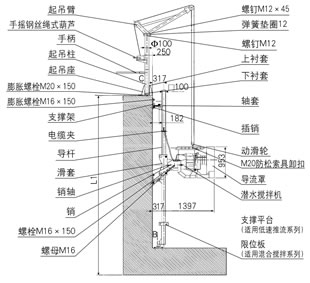

七、QJB2.2/8-320/3-740/c/s潛水攪拌機安裝系統
    潛水攪拌機的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
     當池深H＜4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。
當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。
客戶定貨時，請提供池深H及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。

八、安裝注意事項
◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面上應上仰5°-10°
◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

潛水攪拌機能夠加強攪拌功能，防止污泥沉淀，其安裝系統可在無需排出池中污水的情況下，快速安裝和拆卸潛水攪拌機。下面我們來詳細的分析潛水攪拌機的安裝要求、安裝步驟、安裝注意事項、安裝驗收標準以及安裝后的安全使用注意事項。

潛水攪拌機的安裝要求如下

　?、俦仨毐ＷC攪拌機在檢修時候，可以方便地拆除；
　?、趹軐嚢铏C的吊鏈固定在井筒某一部位，以便以后方便的使用； 　　

③每一臺攪拌器必須安裝在一只固定式的構筑物當中，攪拌機應能通過導向裝置降至構筑物當中就位；
　?、芨鱾€部件間必須做上裝配記號，在需要的地方應配有定位銷，以便在現場能正確地再次裝配和定位；
　?、輸嚢铏C附件及其電纜，應能夠浸沒在20米的水深中連續運行而不會受到損壞，并且應有更加可靠的密封性。

第二、潛水攪拌機的安裝步驟

　　1、安裝時，先根據平面布置圖，確定潛水攪拌器位置，根據位置查找頂部和底部預埋件，復核預埋件幾何尺寸、位置、平面度誤差是否在規范許可的范圍內；
　　2、劃線確定上支撐、下支撐、提升架支座螺栓孔位置，使用電鉆鉆孔，上部支撐、提升架底座采用M16*280固定，下部支撐采用M16*150化學螺栓固定；
　　3、安裝潛水攪拌器導桿，緊固螺栓；
　　4、安裝上部提升架；
　　5、 將潛水攪拌器主機使用提升架沿上部導桿向下降落，使潛水攪拌器軸線位置標高和設計院圖紙設計標高*。固定提升鋼絲繩。潛水攪拌器主機由導桿上的支撐架支撐。

第三、安裝潛水攪拌機時需注意的三個事項

　　◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面應上仰5°-10°；

　　◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正；

　　◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

第四、 潛水攪拌器安裝驗收標準

第五、 潛水攪拌機的安全注意事項

　　1、要有負責人員在場
　　2、 注意人員安全和設備保護
　　3、 往池底倒運設備要有起重工指揮
　　4、 輔助工具要檢查，有損傷者嚴禁使用
　　5、 在生化池走道板上倒運設備的人員要身體健康，無恐高癥。

安裝系統及 選型注意事項：

 潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

    攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
