益陽碳化硅耐磨膠泥配方

益陽碳化硅耐磨膠泥配方

益陽碳化硅耐磨膠泥配方，耐磨膠泥是一種耐溫、耐磨的無機涂層，即在一般的金屬或非金屬材料的表面涂上一層防磨料就能達到提高原本材料的使用性能。讓原本性能一般的材料得到大幅度改變，所以防磨料非常受歡迎，它廣泛應用于石油工業、冶金、航空航天等工業鄰域。同時這種材料還能節省能源，因為它可以提高材料的使用壽命，大概能提高一到兩倍的樣子，讓同樣的材料能用更久，減少材料的損耗和浪費。

一、包裝 耐磨膠泥為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝粉料的12%左右。

二、貯存 耐磨膠泥存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、加入促凝劑，根據施工現場當地的環境溫度，選擇促凝劑合適加入的量。當溫度小于20℃時，促凝劑可全部加入；當溫度大于20℃時可根據施工時間要求，適當調節促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

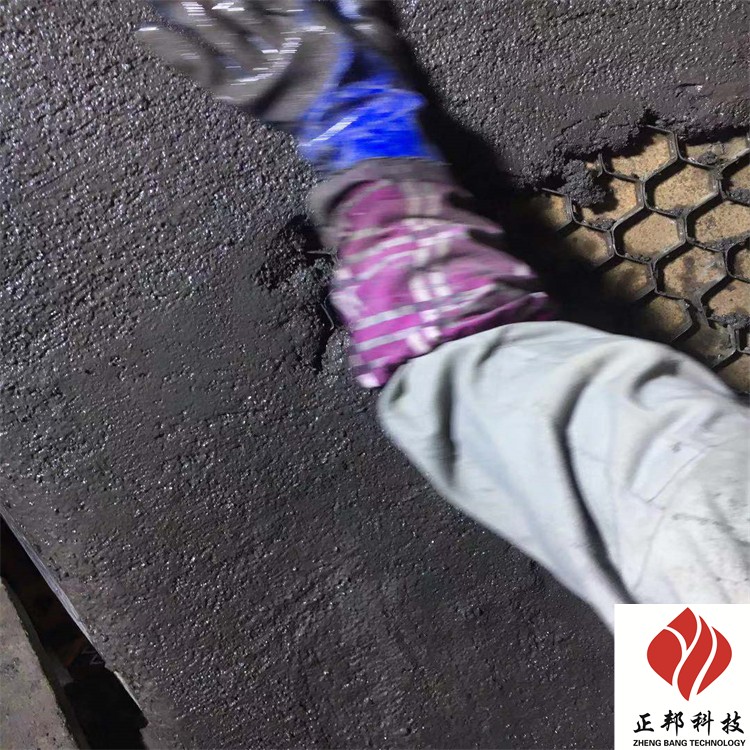

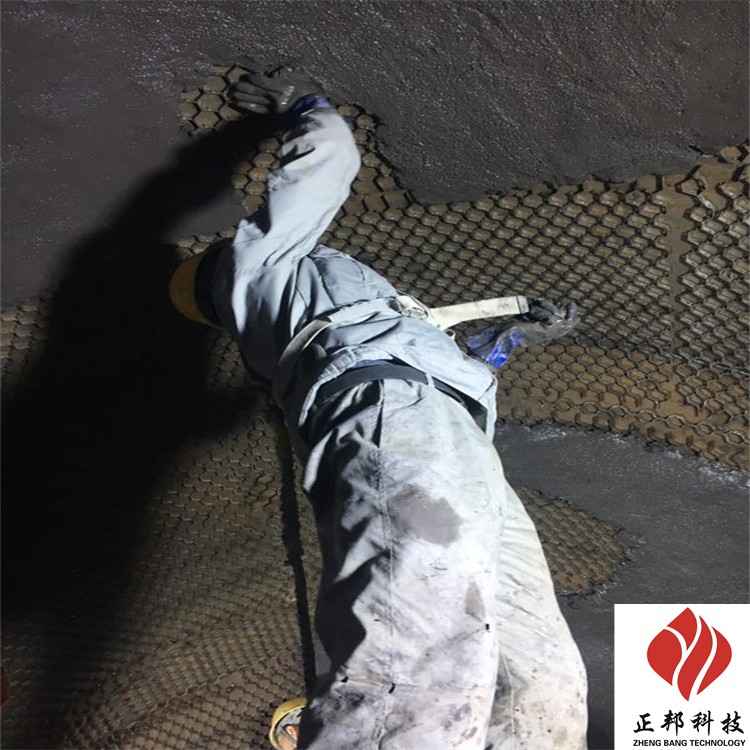

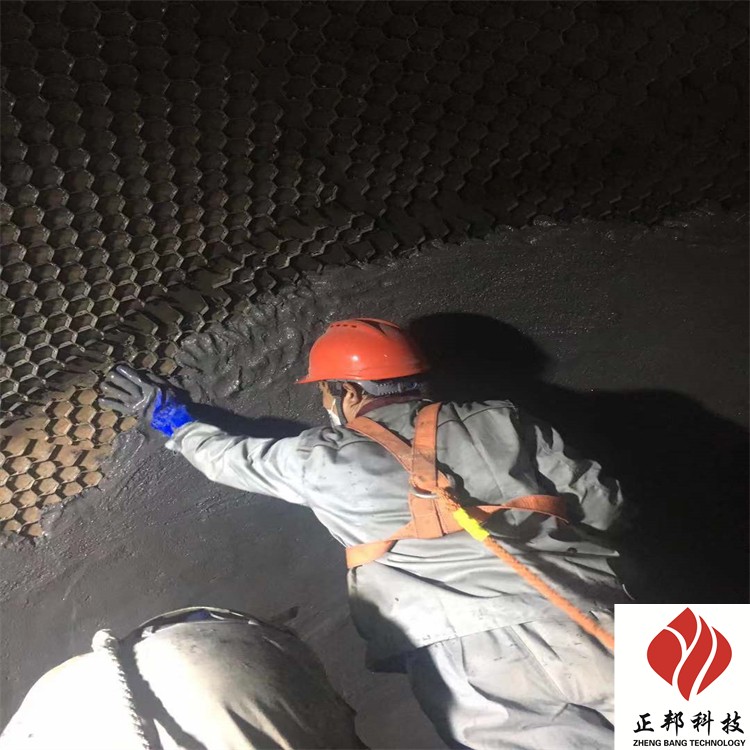

4、開始施工：先將施工部位清理干凈，內壁不得粘有雜物浮塵。清理龜甲網或扒釘上面浮著物，清干凈施工工作面的浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐溫耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初耐溫耐磨陶瓷涂料不能再加膠水攪拌使用，應廢棄。

8、該耐溫耐磨陶瓷涂料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。
