QJB3/4-1800/2-50/P不銹鋼潛水推流器價格多少錢及安裝預埋件尺寸圖

　　歡迎來電垂詢，15分鐘給你報價。

　　歡迎各界朋友來廠實地考察洽談業務。

　　本公司專業生產泵類產品、水處理成套設備及電氣控制設備。

　　可承接泵站、自來水廠、污水廠設備供貨及安裝。

　潛水推流器訂貨須知

　　客戶訂貨時，請提供池深H及池形圖，以便廠房加工時確定導桿或導向鋼絲的尺寸。

安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼起吊底座外，多臺潛水推流器可公用一套起吊裝置。如需潛水推流器、潛水曝氣機。可以聯系我們。

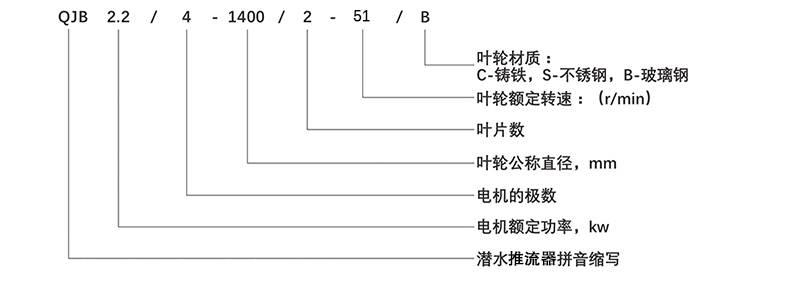

　　潛水推流器型號說明：

　　潛水推流器用途

　　潛水推流器廣泛用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

　　潛水推流器特點

　　結構緊湊、安裝方便、操作簡單、易于維修、配套電機功率小、無噪音，可以隨便安裝。

　　潛水推流器使用范圍

　　潛水推流器在下列條件下能正常連續運行：

　　1海拔不超過1000m；

　　2zui高介質溫度不超過50℃；

　　3介質的PH值在5~10之間；

　　4液體密度不超過1200kg/m3；

　　5長期潛水運行，潛水深度不超過20m。

　　潛水推流器技術性能

　　1 潛水推流器轉動平衡自如，無卡死、停滯、振動等現象；

　　2 潛水攪拌機（潛水推流器）作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

　　3 潛水推流器采用雙機械密封結構和唇形密封組織，機械密封保證在15000小時內可靠運行而不需更換；

　　4潛水推流器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

　　5 潛水推流器表面噴涂防腐漆，其表面光亮，無污損，碰傷，裂痕等現象；

　　6 潛水推流器油室內設有密封泄漏保護裝置；

　　7 潛水推流器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

　　8 潛水推流器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

　　9 潛水推流器定子繞組內設有潮氣傳感器，以防電機繞組受潮燒毀。

　　潛水推流器使用壽命

　　潛水推流器在規定的條件下，首次故障前平均運行時間不小于15000小時，整機使用壽命不小于20年。

　　潛水推流器結構設計

　　1）主機

　　潛水攪拌機為直聯沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。

殼體全部采用不銹鋼制造，外形美觀流暢。

　　潛水推進器采用斜齒輪減速結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。

　　2）接線盒

　　接線盒與周圍液體、電機部分完全密封隔離；

　　冷卻：電機定子由周圍的液體冷卻。

　　3）葉片

　　潛水攪拌機葉片采用反扭曲曲線設計，使葉輪避免阻塞結渣。

　　潛水推進器葉片為二葉橡膠形，鋼制輪轂，有效防止了葉片的斷裂問題，葉片進口邊向后彎曲，具有自動清洗功能，用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

　　4）電機

　　電機繞組的絕緣等級為F等級，正常情況下，電機溫度不超過80℃。

　　5）油室

　　潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

　　6）軸承

　　潛水推流器軸承的運行壽命大于80000小時；

　　7）軸密封

　　潛水推流器有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。

　　8）監測系統

　　定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作。

　　9）材料

　　軸 2Cr13不銹鋼

　　葉輪 潛水攪拌機：304不銹鋼

　　潛水推進器：強化聚胺脂

　　殼體 潛水攪拌機：304不銹鋼

　　潛水推進器：GG25鑄鐵

　　導軌安裝系統 碳鋼防腐

　　O型圈 丁晴橡膠

　　機械密封 碳化鎢

　　潛水推流器控制系統

　　每臺潛水推流器均引出控制保護信號線，采用專用控制柜進行控制保護，具有對設備進行過載、缺相、短路、泄漏、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并具有PLC接口。

潛水推流器概述

　　QJB 型多功能螺旋式潛水推流器主要由設備主機、安裝系統及電控設備組成。

　　QJB 型多功能螺旋式潛水推流器按其作用形式可分為高速混合型潛水推流器和低速推流型潛水推流器。

　　高速混合型潛水推流器按其結構特點又分為直聯沖壓式潛水推流器和非直聯式潛水推流器。低速推流型潛水推流器屬于非直流式潛水推流器。

　　潛水推流器性能特點:

　　1、潛水推流器的內置腔油潤滑動密封系統，密封牢靠，耐久不受污水中污物的影響。

　　2、組合式防卡死滑移組織，前進組織上計劃軸套定位式雙軸承防塵滑輪，確保滑輪本身翻滾活絡，不會發作輪緣抵觸雙面支持件的情況;潛水推流器尾翼上計劃適度的移動滑輪組，使其不存在與導軌發作自鎖的景象，確保滑移順暢。

　　3、潛水推流器的底座式承力方法，設備重力由底座接受，運轉安穩，避免了傳統的導桿承力方法而致使的晃動和振蕩。

　　4、微型潛水式傳動箱，結構緊湊、傳動平穩、體積小、重量輕、效率高、缺陷少、壽命長。

　　5、潛水推流器的導軌式底座支持結構，既是前進導向組織，又是吸振耦合座承力支持，前進滑移安穩，支持受力簡練牢靠，抵御側向偏疼而致使的沖擊載荷能力強。
