鑄鐵潛水攪拌機工作條件及安裝預埋尺寸圖

QJB水處理攪拌機性能特點：

1結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；

2葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；

3與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；

4電機繞組絕緣等級F級，防護等級為IP68，選用軸承和電機防凝露裝置，使電機的工作更安全；

5兩道機械密封；

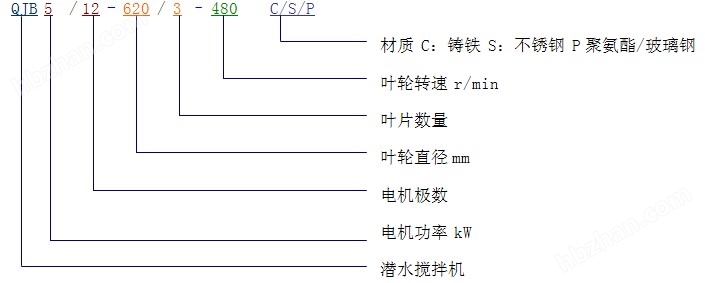

型號表示方法：

QJB15 /12-620/ 3–480 C/S/P

材質 C：鑄鐵 S：不銹鋼 P聚氨酯/玻璃鋼

葉輪轉速 r/min

葉片數量

葉輪直徑mm

電機極數

電機功率 kW

工作條件:

攪拌機在下列條件下應能正常連續運行：

1高介質溫度不超過40°C；

2介質的PH值在5~9間；

3液體密度不超過1150kg/m3；

4長期潛水運行，潛水深度一般不超過20m。

選型注意事項

QJB水處理攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用進速來確定。根據污水處理廠不同的工藝要求，攪拌機佳進速應保證在0.15~0.3m/s之間,如果低于0.15m/s的進速則達不到推進攪拌效果,超過0.3m/s的進速則會影響工藝效果且造成浪費。所以在選型前首先確定低速推進器運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

重點注意事項：

潛水攪拌機必需*潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好.
潛水推流器選型時，漿葉直徑超過2M，建議使用齒輪箱減速機

QJB型潛水攪拌機選型常識 適用范圍

攪拌機在下列條件下應能正常連續運行：
  1、高介質溫度不超過40°C；
  2、介質的PH值在5~9間；
  3、液體密度不超過1150kg/m3；
  4、長期潛水運行，潛水深度一般不超過20m。

重點注意事項

    潛水攪拌機必需*潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好.
  潛水推流器選型時，漿葉直徑超過2M，建議使用齒輪箱減速機.

液下攪拌機 污水攪拌器 性能特點

  1、結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；
  2、葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；
  3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；
  4、電機繞組絕緣等級F級，防護等級為IP68，選用軸承和電機防凝露裝置，使電機的工作更安全；
  5、兩道機械密封；

型號表達方式

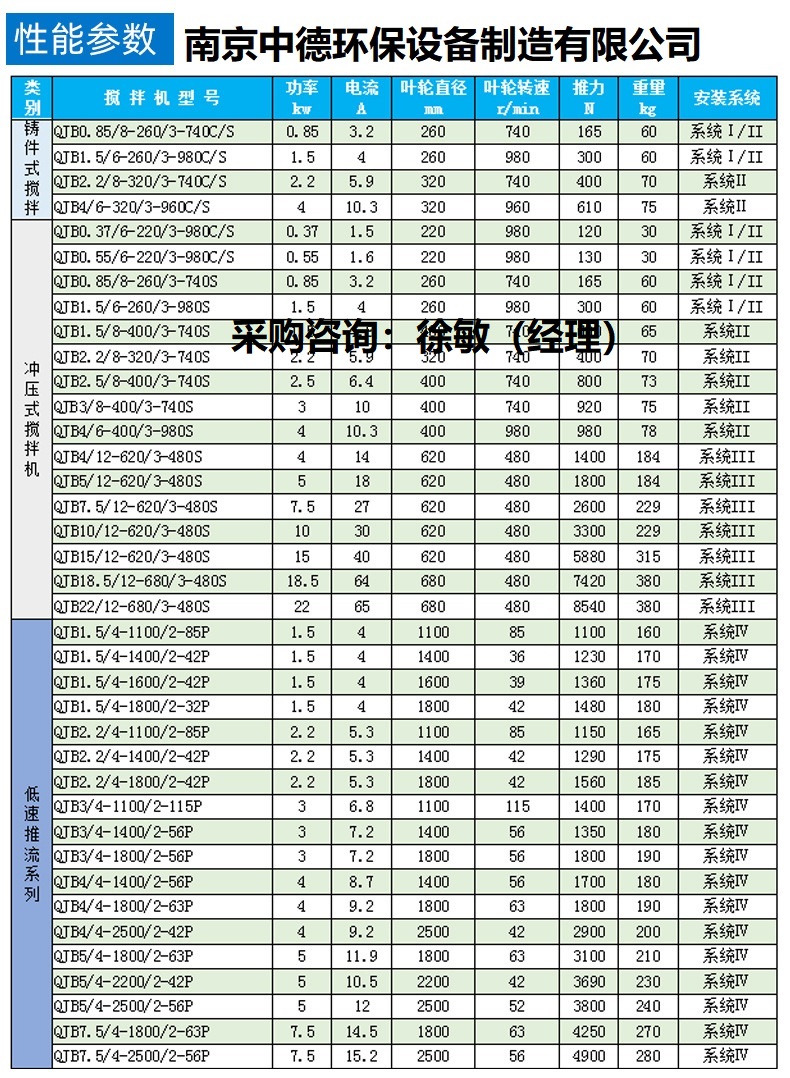

液下攪拌機 污水攪拌器 性能參數

攪拌機在額定電壓380V，頻率為50Hz,繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下。

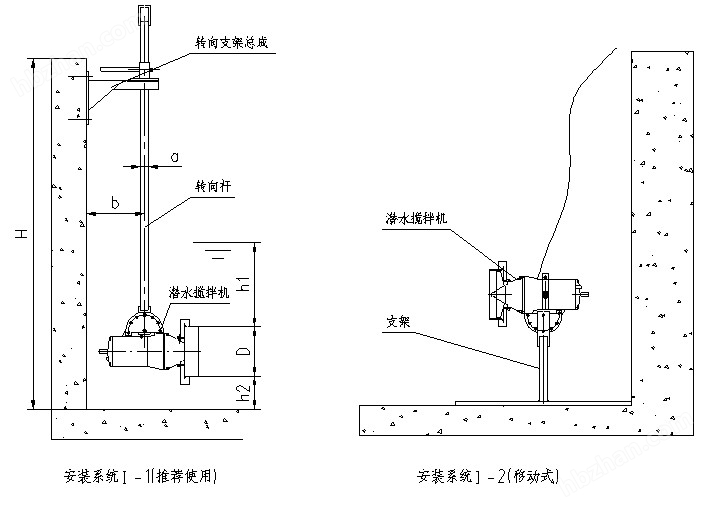

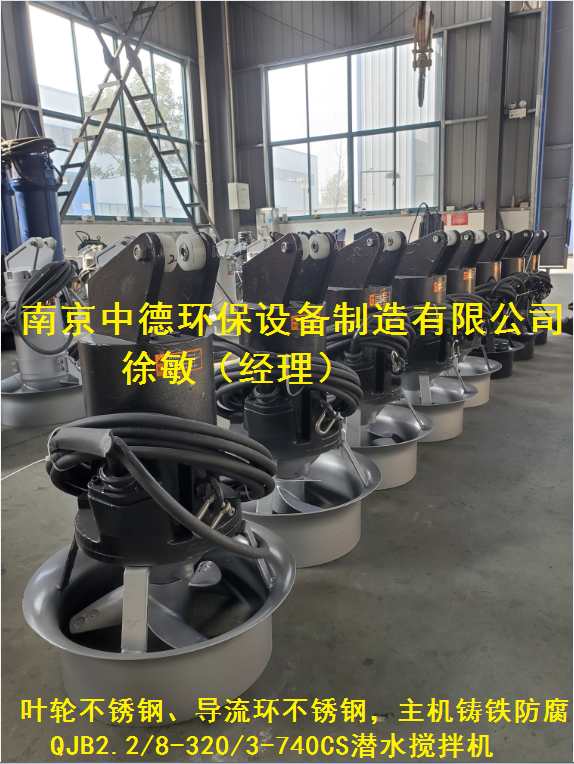

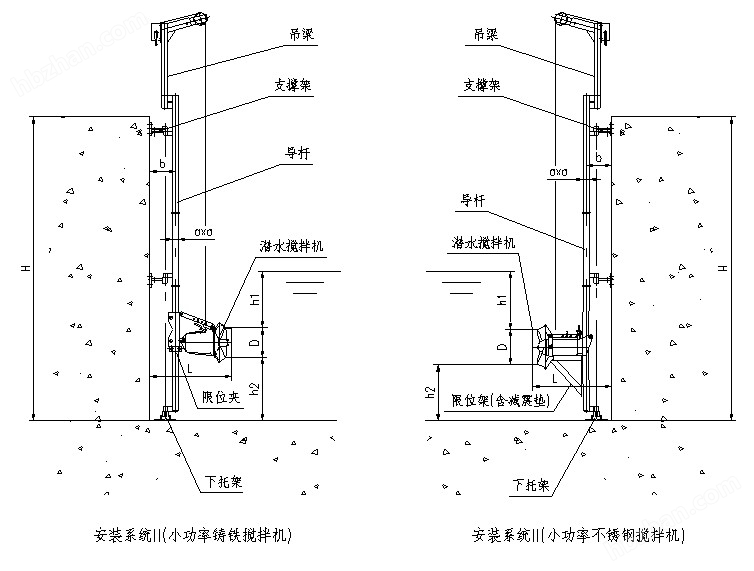

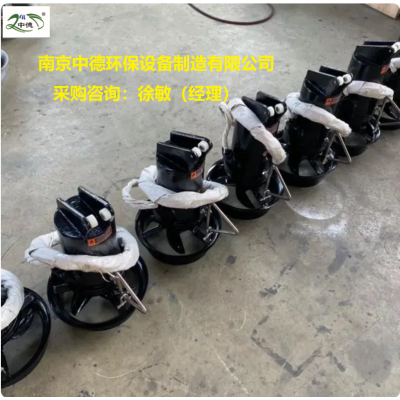

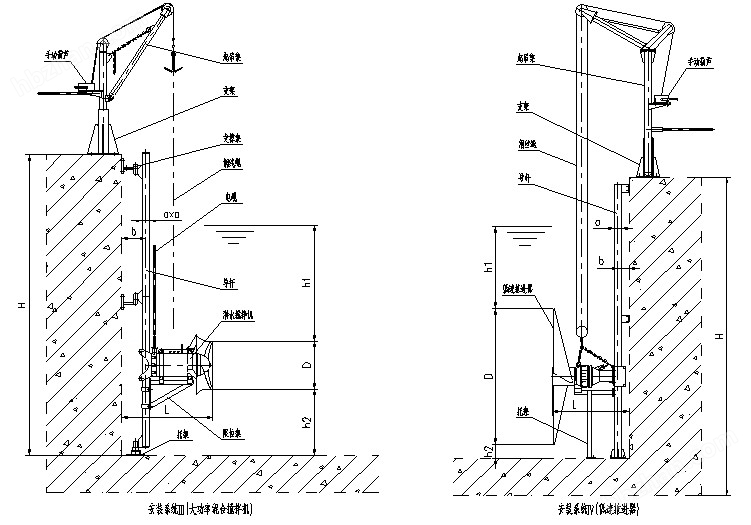

攪拌機安裝尺寸：產品實圖：

 電纜
 如果電纜外皮被損壞，應及時更換。確保電纜不會過分彎曲或縮緊。
 起動裝置
 起動裝置上產生故障，請與電工。
 監控裝置
 遵照監控裝置規則進行檢查。
檢查：
· 信號與跳閘
· 繼電器、燈泡、保險絲和接頭無損傷。
更換已損壞的裝置。
 潛水攪拌機的轉動方向（帶電檢查）
如果從電動機側看葉輪沒有按順時針方向旋轉，可以調換控制器上三相線中的任意兩條線的位置。
嚴禁反方向旋轉，以免造成潛水攪拌機的葉輪脫落，并損壞攪拌機。
在潛水攪拌機初次啟動或每次重新安裝后都應檢查旋轉方向。
定子的絕緣電阻
使用絕緣測試器。用500V-DC高阻表測試。相線間以及任一相線與地面的絕緣值應不小于1MΩ。
4、注油與換油

  潛水攪拌機的油室在出廠前，已注入適量的潤滑油，該油應每年進行更換。

  △小心！油室可能受壓。請用一塊布遮住油塞以免油濺出來。

  換油應按下列方法進行：

  將潛水攪拌機放在兩根支架上或用行車將其水平吊起，使油室螺塞朝下，在螺塞下方放一容器用于接油。擰松螺塞，(如果注油孔螺釘也已松開，排油將更加容易)放出潤滑油，然后用洗滌油清洗油室，再注入適量的潤滑油(90號齒輪油或20號機械油)，潛水攪拌機此時應保持水平位置。一般情況下應更換油孔螺釘的O型圈，然后將螺塞旋緊。

QJB型潛水攪拌機選型常識 選型注意事項：

    潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
  攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

    為了保證潛水攪拌機的使用壽命和穩定性，建議進行定期的檢查和保養。

    潛水攪拌機每臺在出廠前，都認真地進行了終檢查。*潤滑的滾珠軸承使潛水攪拌機具有大的耐久性。然而，為了保證潛水攪拌機的使用壽命，建議進行定期的檢查和保養。

  1、安全預防措施△小心！

  開始進行設備維護前，務必保證潛水攪拌機與電源切斷并且無法被意外起動。為避免受傷，務必留意損壞和磨損的組件的狀態△注意！

  保證潛水攪拌機或其部件的穩定性，確保其不會滾動或倒下，以免造成人員傷害或物品的損壞。

  2、 檢查周期與檢查事項

  2.1檢查周期

  定期檢查與維護可確保潛水攪拌機的操作更加可靠。下面的維護時間表建議何時應該對潛水攪拌機進行檢修，何時應進行*檢查(大修)。
