QJB0.37/4-230/3-1460不銹鋼潛水攪拌機結構示意圖及裝配現場運行模式

QJB0.37/4-230/3-1460潛水攪拌機電機繞組絕緣等級為F級，防護等級為IP68,選用軸承和的電機防凝露裝置，使電機的工作更加安全可靠

性能特點
1.QJB型攪拌機結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。

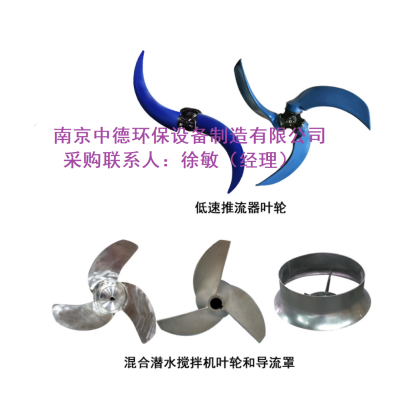

2.葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3.與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4.電機繞組絕緣等級為F級，防護等級為IP68,選用軸承和的電機防凝露裝置，使電機的工作更加安全可靠。
5.兩道機械密封，材質為碳化鎢－碳化鎢。可根據用戶需要外露緊固件為碳鋼防腐或為不銹鋼。

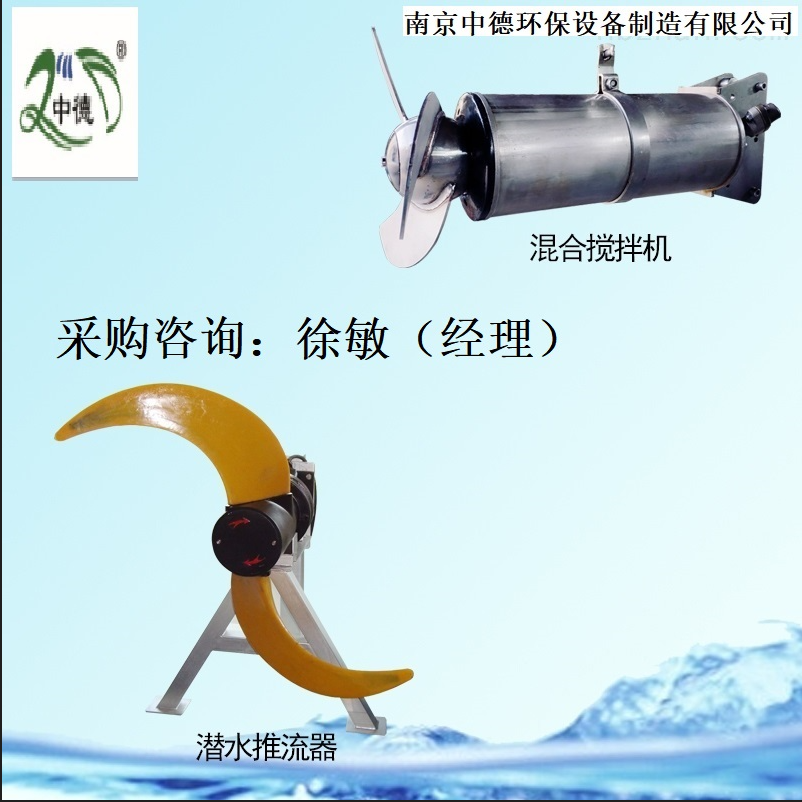

QJB0.37/4-230/3-1460潛水攪拌機用途
混合攪拌系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體。
適用范圍
攪拌機在下列條件下應能正常連續運行：

1.高介質溫度不超過40℃；
2.介質的PH值在5～9之間；
3.液體密度不超過1150kg/m3；
4.長期潛水運行，潛水深度一般不超過20m。

型號表示方法:

具體性能參數:

潛水攪拌機結構示意圖：

選型參考

潛水攪拌機的選型是一項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求，攪拌機選型的佳流速應保證在0.15~0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前，首先要確定潛水攪拌機運用在什么場所，如：污水池、污泥池還是生化池；其次是介質參數，如：懸浮物含量、溫度、PH值等；還有水池的形狀，水深甚至安裝方式等都將對選型產生影響，同時還應考慮到節能因素，因為這將會影響到用戶今后的運行成本。可參考下面的潛水攪拌機流場圖。

　　為了滿足在不同環境下都能達到佳的攪拌功能，我們為用戶提供了多種型號的潛水攪拌機，同時可提供選型服務。

QJB0.37/4-230/3-1460潛水攪拌機 潛水攪拌機流場圖

該流速場是在清水中邊界水流速度V=0.1m/

注：1、潛水攪拌機的安裝系統，可在無需排出池中污水的情況下，快速安裝和拆卸潛水攪拌機；
2、安裝系統I-1只適用于池深<4m，機型為QJBO.85／8和QJBl.5／6，且可在水平方向和垂直方向調節角度；當池深>4m時，應選用安裝系統I-2型。
3、安裝系統II、III導桿可沿水平方向繞導桿軸線旋轉，大轉角為±60°；
4、當H>4m時需，在導桿中間添加一支撐架；
5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定，無需預留孔；

6、客戶定貨時，請提供池深H及池型圖，以便確定導桿尺寸和支撐架個數；
7、安裝系統材質采用不銹鋼和碳鋼防腐可供選擇；
8、多臺攪拌機可共用一套起吊系統。

 運行模式:

　　潛水攪拌機的安裝定位對其攪拌效果有很大的影響，為了達到事半功的運行效果，我們建議用戶按照專業設計人員的要求去做，要充分考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞擊而降低流速。參照下面的運行模式圖，可幫助您合理選擇攪拌機和安裝形式。
